Gebruikerspresentatie toevoegen in tekeningen
U kunt het uiterlijk van veel van de objecten in tekeningen wijzigen met gebruikersweergaven. Gebruikersweergaven worden als extensies geleverd in Tekla Warehouse. De weergaven kunnen worden bepaald op het aanzichtniveau en objectniveau.

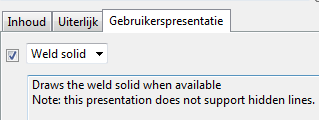

Wanneer u een gebruikersweergave voor een objecttype hebt gedownload, komt het tabblad Gebruikerspresentatie in het dialoogvenster met tekeningeigenschappen voor dat object beschikbaar. De lijst geeft alleen gebruikersweergaven weer die voor dat specifieke objecttype beschikbaar zijn; onderdeel, las, merk enzovoort.
De volgende objecttypen ondersteunen gebruikerspresentaties:
- lassen en laslabels
- onderdelen en onderdeellabels
- aansluitende onderdelen en onderdeellabels
- stramienlijnen
- teksten
- associatieve opmerkingen
Voorbeelden

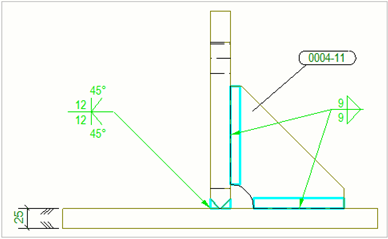

In het onderstaande voorbeeld wordt de gebruikersweergave Lassolid gebruikt voor het tekenen van lassolids.
In het volgende voorbeeld wordt de gebruikersweergave Alleen hoeken gebruikt voor de laserprojectie van de opmaak. Door het tekenen van alle lijnen van een onderdeel wordt de laser langzamer en maakt deze te gedimd om de opmaaktemplate te bekijken.
Gebruikerspresentatie in Tekla Warehouse
