Templates in de Template Editor bewerken

Als u een template in een tekeningopmaak moet bewerken, kunt u deze in de Template Editor (TplEd) openen. In de Template Editor worden tekeningopmaaktemplates eveneens templates genoemd.

U kunt alleen templates openen die in Template Editor versie 3.2 of later zijn gemaakt of opgeslagen.

Als uw templates zich in een beveiligde map bevinden, zijn de templates alleen-lezen en kunt u gewijzigde templates niet in een beveiligde map opslaan. In dat geval moet u Tekla Structures als een beheerder starten.

Dubbelklik in een tekening op de template die u wilt wijzigen.

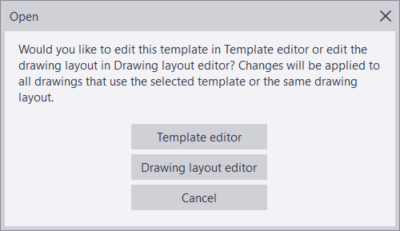

Het volgende dialoogvenster wordt geopend:
Klik op Template Editor.

Tekla Structures start de Template Editor en de geselecteerde template wordt weergegeven.
De template wijzigen:
- Dubbelklik op een waardeveld, pas de eigenschappen aan en klik op OK om de eigenschappen van het waardeveld te wijzigen.
  Wijzig bijvoorbeeld de naam van het waardeveld, de lettergrootte en de toegestane tekstlengte. De naam van het waardeveld wordt weergegeven in de inhoudsbrowser en in de template.
- Als u de teksteigenschappen wilt wijzigen, dubbelklikt u op een tekst, past u de eigenschappen aan en klikt u op OK.
  Voer bijvoorbeeld een naam voor het tekstobject in en wijzig de lettergrootte. De naam wordt in de inhoudsbrowser weergegeven.
  Let op de inhoudsbrowser aan de linkerzijde terwijl u inhoud aan de template toevoegt. Hiermee geeft u de toegevoegde inhoudsobjecten weer en kunt u de inhoudsobjecten snel selecteren en ermee werken. Als u een object vanuit de inhoudsbrowser selecteert, wordt het object ook geselecteerd in de template.
- U kunt de kleur van een tekstobject wijzigen. Dubbelklik hiervoor op een tekstobject in de template en klik in de objecteigenschappen op de knop naast de lettertype-instelling. Klik vervolgens op het kleurvak en selecteer een standaardkleur of aangepaste kleur.
- U kunt de template er mooier laten uitzien door labels en waardevelden te verplaatsen, de regels bij te houden of door lijnen toe te voegen om de kolommen en regels te scheiden. Bijsnijden verwijdert eventuele overbodige ruimte uit de rijen.
  - Als u de rij wilt bijsnijden, selecteert u de regel, klikt u met de rechtermuisknop, selecteert u Bijsnijden en selecteert u vervolgens de gewenste bijsnijoptie.
  - Sleep indien nodig de tekstlabels en waardevelden om deze te verplaatsen.
  - Teken in de template lijnen tussen kolommen en rijen met behulp van de grafische tools.

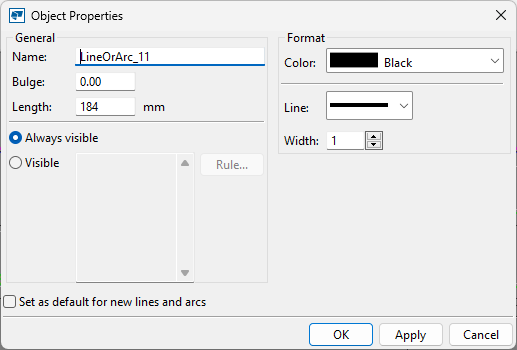

  - Dubbelklik op de gemaakte objecten om de kleur en andere eigenschappen te wijzigen.
    Dubbelklik bijvoorbeeld op een kader en pas de eigenschappen van de kaderlijn aan.
    U kunt de kleur van een vormobject wijzigen. Dubbelklik hiervoor op een vormobject, zoals een lijn, klik in de objecteigenschappen op het kleurvak en selecteer een aangepaste kleur.
Sla de wijziging op door het selecteren van Bestand > Opslaan of Opslaan als, als u een andere map wilt gebruiken, bijvoorbeeld de modelmap.

Raadpleeg de Gebruikershandleiding Template Editor in PDF-formaat voor meer informatie over de Template Editor. Tekla Structures Tekla Structures PDF-documentatie.

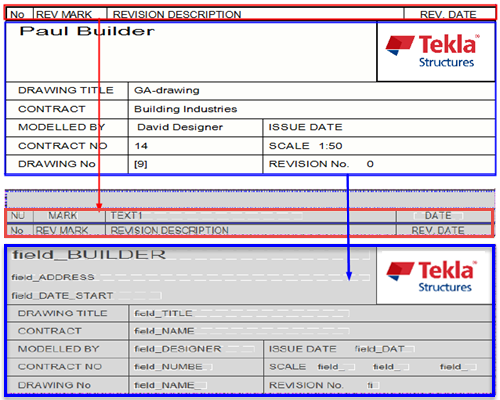

Het onderstaande voorbeeld geeft weer hoe een template wordt weergegeven in een tekening als u deze opent in de Template Editor. Het bovenste voorbeeld geeft een revisietemplate en titelblok in een tekening weer en het onderste voorbeeld geeft dezelfde templates in de Template Editor weer. De revisietemplate bevindt zich boven het titelblok en is aan het titelblok in de opmaak gekoppeld.

Raadpleeg Tekeningopmaak maken en bewerken voor meer informatie over het plaatsen van de templates in de tekeningopmaak.
