Labeleigenschappen in tekeningen

In de eigenschappen van verschillende labeltypen kunt u de op labelinhoud -uiterlijk en plaatsing van invloed zijnde instellingen weergeven en wijzigen. U kunt voordat u een tekening maakt maar ook in een geopende tekening de labeleigenschappen wijzigen.

Merk op dat niet alle beschreven opties voor alle labeltypen beschikbaar zijn. Bovendien zijn de labeleigenschappen in de eigenschappen op tekening- en aanzichtniveau in zekere mate verschillend van de eigenschappen in het eigenschappenvenster of ze kunnen verschillend benoemd zijn.

Raadpleeg voor het handmatig toevoegen van labels Onderdelenlabels handmatig aan tekeningen toevoegen en Wapeningslabels handmatig aan tekeningen toevoegen.

Labeleigenschappen in het eigenschapsvenster of dialoogvenster openen:

Klik in een geopende tekening op een label. Dubbelklik op het label als het eigenschappenvenster niet is geopend.
Open de labeleigenschappen door een labeltype in de objectlijst van het eigenschappenvenster van de tekening te selecteren. Selecteer geen objecten in de tekening om dit te kunnen doen.
Om de labeleigenschappen in een dialoogvenster te openen, begint u in Snel starten de tekst labeleigenschappen te typen. Selecteer vervolgens de eigenschappen voor de gewenste labels uit de weergegeven lijst.

Op tekening- en aanzichtniveau kunt u de labeleigenschappen op een van de volgende manieren openen:

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen, selecteer het tekeningtype en ga rechtstreeks naar de labeleigenschappen door op de knop van het betreffende label te klikken (Ga naar) of ga naar de eigenschappen van het tekeningvenster en klik op het desbetreffende label in de optie structuur (andere tekening typen).
Dubbelklik in een geopende tekening op de tekeningachtergrond en ga rechtstreeks naar de labeleigenschappen door op de knop van het betreffende label (overzichttekeningen) te klikken of ga naar de eigenschappenvenster en klik in de optiestructuur op het desbetreffende label.
Ga in een geopende tekening naar Tekening > Eigenschappen, selecteer Venster en klik op het betreffende label in de optiestructuur.

Labelteigenschappen in het eigenschappenvenster

De meeste hieronder weergegeven eigenschappen zijn ook beschikbaar op tekening- en vensterniveau.


Instelling	Beschrijving
Eigenschappen in het eigenschappenpaneel opslaan en laden en zoeken	Selecteer om bestaande eigenschappen te laden de eigenschappen in de lijst. Als u de gewijzigde tekeningeigenschappen wilt opslaan, klikt u op . U kunt de eigenschappen ook met een andere naam opslaan. Begin met het invoeren van een eigenschapsnaam om naar een eigenschap te zoeken.
Label

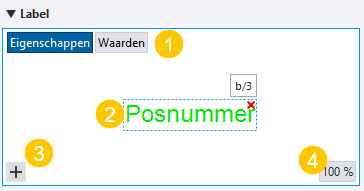

Vensterlabel-editor	(1) Klik op de knop Eigenschappen of Waarden om de eigenschapsnaam of de eigenschapswaarde weer te geven in het venster van de labeleditor. Deze knoppen zijn beschikbaar wanneer u een bestaand label bewerkt. (2) Het voorbeeld van het label geeft de elementen weer die u hebt toegevoegd en de weergave die u voor het label hebt geselecteerd. U kunt de elementen naar een andere locatie verslepen. Klik om een element te verwijderen in de rechterbovenhoek van het element op de rode knop verwijderen. (3) Nieuw element. Gebruik de knop Nieuw element om de elementenlijst te openen en selecteer de elementen die u wilt toevoegen aan uw label. De beschikbare elementen hangen af van het type van het geselecteerde object. Als uw label het element al bevat, dan krijgt het element de tekst In gebruik. U kunt ook naar elementen zoeken. Als u het gewenste gebruikersattribuut niet vindt in de lijst, dan kunt u de naam van het attribuut invoeren in het zoekvenster en drukken op Enter om het toe te voegen. Raadpleeg voor meer informatie over labelelementen "Labelelementen in tekeninglabels". (4) De %-knop geeft het huidige zoomniveau in het voorbeeld weer. U kunt in- of uitzoomen door met de middelste muisknop te schuiven. Klik op de knop om te zoomen naar best passend.
Lettertype
Kleur lettertype, Lettertype, Hoogte lettertype (Lettertype instellingen in de aanzicht- en de tekeningniveau-eigenschappen)	Definieer het type, de kleur en de hoogte van het lettertype dat in elementteksten wordt gebruikt. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren. Als u op ... klikt, worden meer opties voor lettertypen weergegeven. Als u het lettertype voor het standaardlabel wilt wijzigen, gebruik dan de variabele XS_MARK_FONT.
Binnenkader, Buitenkader (Kader om elementen en Kader om label instellingen in de in de aanzicht- en de tekeningniveau-eigenschappen)
Kader,Kleur frame	Definieer het kadertype en de kleur voor een of meer elementen of voor het hele label. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren. De instelling Binnenkader wordt alleen ingeschakeld wanneer u een element of een inwendig kader hebt geselecteerd in de visuele editor.
Numerieke waarde
Eenheden en Decimalen	Wijzig de eenheden en de indeling van de lengte- en diameterelementen die u hebt geselecteerd in het editorvenster.
Achtergrond (Achtergrondmasker in de eigenschappen van het venster en het tekeningniveau)	Selecteer Ondoorzichtig om het onderdeel van de tekening te verbergen dat door het label wordt bedekt. Selecteer Doorzichtig om het onderdeel van de tekening weer te geven dat door het label worden bedekt, zodat het lijnenwerk bijvoorbeeld zichtbaar is.
Lijn	Definieer het type en het lijnpijltype van de aanhaallijn en hoe de aanhaallijnen voor samengevoegde labels worden weergegeven. Selecteer een van de volgende Lijn-typen: Lijn gebruikt altijd een aanhaallijn. Langs lijn of aanhaallijn probeert een ruimte voor het label langs het onderdeel te vinden. Als dit niet mogelijk is, gebruikt Tekla Structures een aanhaallijn. Langs lijn plaatst het label altijd langs het onderdeel. Bij onvoldoende ruimte kan het label andere elementen overlappen. Binnenzijde onderdeel horizontaal plaatst het label altijd binnen het onderdeel. Binnenzijde onderdeel langs onderdeel plaatst het label altijd binnen het onderdeel en parallel aan de onderdeelas. Binnenzijde onderdeel horizontaal of met aanhaallijn probeert een ruimte voor het label binnen het onderdeel te vinden. Als dit niet mogelijk is, plaatst Tekla Structures het label langs het onderdeel met een aanhaallijn. Binnenzijde onderdeel langs onderdeel of met aanhaallijn probeert voor het label een ruimte binnen het onderdeel te vinden en het label parallel op de onderdeelas uit te lijnen. Als dit niet mogelijk is, plaatst Tekla Structures het label langs het onderdeel met een aanhaallijn. Langs onderdeel gecentreerd plaatst het onderdeellabel langs en in het middel van een onderdeelvlak. Parallel plaatst het label parallel aan de wapeningsstaaf. Parallel of aanhaallijn plaatst het label parallel aan de wapeningsstaaflijn. Als er onvoldoende ruimte voor het label is, wordt er een aanhaallijn gemaakt.
Samengevoegde labels Staafgroeplabel	Als u labels samenvoegt of staafgroeplabels toevoegt, selecteer dan een van de volgende opties voor Samengevoegde labels of Staafgroeplabel: Eén aanhaallijn per groep maakt een aanhaallijn voor een groep objecten. Eén aanhaallijn per rij voegt de labels samen en maakt een aanhaallijn voor een rij objecten. Parallelle aanhaallijnen voegt de labels samen en maakt parallelle aanhaallijnen. Aanhaallijn naar 1 punt voegt de labels samen en tekent alle aanhaallijnen naar een punt. Met Loodrechte aanhaallijnen kunt u labels met loodrechte aanhaallijnen op staafgroepen maken. Maakt labels met aanhaallijnen naar elke staaf in een groepsvlak. Met Aanhaallijn naar de eerste en laatste kunt u labels met loodrechte aanhaallijnen op staafgroepen maken. Maakt labels aan de eerste en laatste staaf in een groep. U kunt de lengte van de loodrechte aanhaallijnen instellen met de variabele `XS_MARK_LEADER_LINE_LENGTH_FOR_PERPENDICULAR` (Bestand > Instellingen > Variabelen > Labels - algemeen). De standaardwaarde is 0 mm.
Pijl	Selecteer een van de weergegeven Pijl-typen.
Gelijke labels in 1 label plaatsen	Deze instelling is voor samengevoegde wapeningslabels. Eén aanhaallijn per groep maakt een aanhaallijn voor een groep wapeningsstaven. Eén aanhaallijn per rij voegt de labels samen en maakt een aanhaallijn voor een rij wapeningsstaven. Parallelle aanhaallijnen voegt de labels samen en maakt parallelle aanhaallijnen. Aanhaallijn naar 1 punt voegt de labels samen en tekent alle aanhaallijnen naar een punt. Enkele aanhaallijnen voegt geen labels samen. Tekla Structures maakt voor elk label een eigen aanhaallijn. Deze optie is alleen beschikbaar in de venster- en tekeningniveau-eigenschappen. Als u Enkele aanhaallijnen selecteert, dan moet u nog steeds de labelinhoud definiëren voor de labels die Tekla Structures automatisch samengevoegd.
Plaatsing De variabele XS_MARK_INTELLIGENT_PLACING beïnvloedt de plaatsing van labels.
Uitlijning	Selecteer waar u het label wilt uitlijnen: Links Midden Rechts Lijn De optie Lijn is in de volgende labeltypen beschikbaar: boutlabels, verbindingslabels, onderdeellabels, labels voor aansluitende onderdelen, stortobjectlabels, wapeningslabels, labels voor aansluitende wapening, samengevoegde wapeningslabels en oppervlaktelabels.
Rotatie	Definieer de labelrotatie.
Plaatsingsmethode	Met Vrij kan Tekla Structures op de eerste geschikte locatie voor het label worden gezocht. Met Vast kunt u het label op elke locatie plaatsen. Als u de optie Vast gebruikt, dan blijft het label waar het is, zelfs als u de tekening bijwerkt, terwijl Tekla Structures bij de optie Vrij probeert de optimale plaats voor het toegevoegd object te zoeken. Raadpleeg voor meer informatie over het plaatsen van verschillende toegevoegde objecten Plaatsingseigenschappen voor labels, maatlijnen, opmerkingen, teksten en symbolen.
Positie (Kwadrant in de eigenschappen van het venster en het tekeningniveau)	Definieer de gebieden waarin Tekla Structures naar een positie zoekt om het label te plaatsen.
Afstanden	(1) Afstand s (Zoekstap op aanzicht- en tekeningniveau) is de lege marge die u rondom het label wilt houden. (2) Afstand d min. (Minimale afstand op aanzicht- en tekening niveau) is de minimale afstand van het label vanaf het onderdeel. (3) Afstand d max. (Maximumafstand op aanzicht- en tekening niveau) is de maximale afstand van het label vanaf het onderdeel. Als u een hoge waarden gebruikt voor Afstand s en Afstand d min., dan werkt de labelplaatsing niet goed.

Extra labeleigenschappen op aanzicht- en tekening niveau

Labeleigenschappen op tekening- en vensterniveau bevatten enkele extra zichtbaarheidsinstellingen die niet in het eigenschappenvenster beschikbaar zijn.


Instelling	Beschrijving
Tabblad Inhoud
Inhoud	Op tekening- en vensterniveau moet u extra informatie voor bepaalde typen labels selecteren. U moet bijvoorbeeld voor onderdeellabels afzonderlijk onderdeellabelinstellingen definiëren voor hoofdonderdelen en aansluitende onderdelen en voor hoofdonderdelen en aansluitende onderdelen van submerken. Voor boutlabels moet u selecteren of de boutlabels voor montagebouten of werkplaatsbouten zijn. Voor wapeningslabels moet u selecteren of de wapeningslabels voor enkelvoudige staven, staafgroepen of voor netten moeten zijn.
Algemeen (of Uiterlijk op sommige labels)
Zichtbaarheid van label Zichtbaarheid in venster	Definieer de zichtbaarheid van de labels in het venster. verdeeld verdeelt de labels in het aanzicht. Tekla Structures maakt alleen labels die niet in andere aanzichten zichtbaar zijn. altijd maakt altijd labels in het aanzicht, ongeacht de instellingen in andere aanzichten. voorkeur fungeert als verdeeld, maar het voorkeursaanzicht heeft een hogere prioriteit. Selecteer verdeeld voor slechts een aanzicht in een tekening. Als u andere aanzichten op verdeeld hebt ingesteld, bevinden de labels zich alleen in het aanzicht waarvan de instelling Zichtbaarheid in venster op voorkeur is ingesteld. De optie geen maakt geen labels.
Zichtbaarheid van label Onderdelen buiten het vlak	Bepaal of u labels wilt tonen voor onderdelen die buiten het kijkvlak liggen. Zichtbaar geeft labels weer voor onderdelen buiten het kijkvlak in de tekening. Onzichtbaar geeft geen labels weer voor onderdelen buiten het kijkvlak.
Zichtbaarheid van label Combineer markeringen	Deze instelling is voor boutlabels en oppervlaktelabels. Aan voegt labels samen. Raadpleeg voor meer informatie over de samenvoegafstanden van onderdeellabels en andere samenvoegingsprincipes van de onderdeellabels Labels samenvoegen. De maximale samenvoegafstand is 1200 mm vanaf het onderdeel.
Zichtbaarheid boutlabels In hoofdonderdelen In aangelaste onderdelen In submerken hoofdonderdelen In submerken aangelaste onderdelen	Definieer de zichtbaarheid van de boutlabels. Zichtbaar geeft boutlabels weer. Onzichtbaar geeft geen boutlabels weer. De volgende variabelen beïnvloeden ook de zichtbaarheid van boutlabels: XS_BOLT_MARK_IS_ALWAYS_VISIBLE XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA
Negeer grootte	Deze instelling is voor boutlabels. Filtert standaard boutlabels met een standaardgrootte uit tekeningen, wat betekent dat Tekla Structures geen boutlabels weergeeft met de gedefinieerde grootte in tekeningen. Er zijn enkele variabelen die naast de instelling Negeer grootte kunnen worden gebruikt zodat u eerst de genegeerde grootte en vervolgens de variabele opgeeft: XS_OMITTED_DIAMETER_TYPE definieert of de genegeerde grootte de grootte van de bout (waarde `BOLT`) of het gat (waarde `HOLE`) is. XS_OMITTED_BOLT_TYPE kan worden gebruikt voor het filteren van genegeerde boutsymbolen op basis van de bout norm. Voer de naam van de boutnorm als de waarde in, bijvoorbeeld 7990. U kunt ook jokers gebruiken zoals * of ?. XS_OMITTED_BOLT_TYPE kan worden gebruikt voor het filteren van genegeerde boutsymbolen op basis van de boutnorm. De waarden zijn `SITE`, `SHOP` en `SITE_AND_SHOP`.
Tabblad Samenvoegen in de staaflabeleigenschappen
Voorkeursrichting labels (op het tabblad Samenvoegen in de staaflabeleigenschappen)	Verticaal samenvoegen voegt de labels in verticale richting van de tekening samen. Horizontaal samenvoegen voegt de labels in horizontale richting van de tekening samen.
