Momentverbindingssymbolen toevoegen in Tekla Structures-tekeningen

In overzichttekeningen geven momentverbindingen de liggers weer die via buigstijve verbindingen zijn verbonden met kolommen.

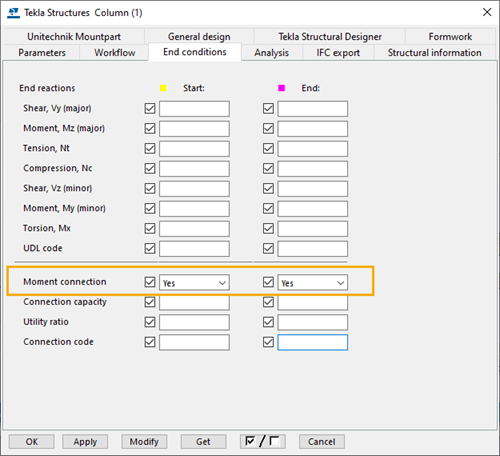

U moet de Momentverbinding instellen op Ja op het tabblad Eindcondities in de gebruikersattributen van het onderdeel om de momentverbindingssymbolen van een onderdeel in tekeningen weer te geven.

U kunt momentverbindingssymbolen in overzichttekeningen maken, bijwerken en verwijderen met de macro Maak symbolen momentverbinding.

Maak momentverbindingssymbolen

U kunt momentverbindingssymbolen maken in overzichttekeningen om de liggers weer te geven die via buigstijve verbindingen zijn verbonden met kolommen. De symbolen worden gemaakt in overeenstemming met eindpunten van onderdelen. U kunt automatisch momentverbindingssymbolen maken voor alle onderdelen in een tekeningaanzicht of voor geselecteerde onderdelen.

Beperkingen: Momentverbindingssymbolen worden gemaakt ten opzichte van referentielijnen. Dit betekent dat er geen gebruik wordt gemaakt van offsets.

Open de tekening.
Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
Zoek naar Maak momentverbindingssymbolen .
Klik op Maak symbolen momentverbinding .
Selecteer in het dialoogvenster Maak momentverbindingssymbolen de kleur voor de symbolen in de lijst met kleuren.
Voer een schaal in voor de symbolen in het vak naast de lijst met kleuren.
U kunt het volgende doen:
- Selecteer een tekeningaanzicht om momentverbindingssymbolen voor alle onderdelen in het aanzicht te maken.
- Selecteer onderdelen om momentverbindingssymbolen te maken voor de geselecteerde onderdelen.
Klik op Maken.
De momentverbindingssymbolen worden gemaakt volgens de eigenschappen voor rekenmodelonderdelen en verbindingspunten:
- Als er een verbinding bestaat, wordt de informatie over het begin- en eindpunt van de tabbladen Beginpunt en Eindpunt in eigenschappen van rekenonderdelen gelezen.
- Als er geen verbinding bestaat, wordt uitgave-informatie van het tabblad Eindcondities in de gebruikersattributen van het onderdeel gelezen.

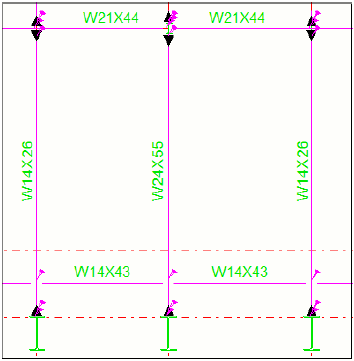

Voorbeeld

Tip:

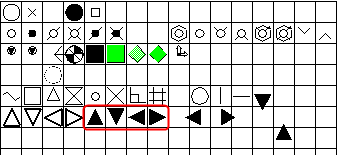

Het gebruikte momentverbindingssymbool is ervan afhankelijk of het naar rechts, links, omlaag of omhoog wijst. De symbolen worden standaard opgehaald uit het symboolbestand xsteel.sym. Als u een ander symbool wilt gebruiken, dan kunt u de symbolen in de Symbool Editor wijzigen door het symboolbestand xsteel.sym te openen en de symbolen 87 (symbool rechts), 86 (symbool links), 85 (symbool omlaag) of 84 (symbool omhoog) te wijzigen en de wijzigingen op te slaan.

Momentverbindingssymbolen bijwerken

Als u alle eerder gemaakte momentverbindingssymbolen wilt verwijderen en nieuwe wilt maken die up-to-date zijn, dan kunt u de momentverbindingssymbolen bijwerken.

Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
Zoek naar de macro Maak momentverbindingssymbolen.
Klik op Maak symbolen momentverbinding .
U kunt het volgende doen:
- Selecteer het aanzicht om de momentverbindingssymbolen van alle onderdelen in het aanzicht bij te werken.
- Selecteer onderdelen om de momentverbindingssymbolen van de geselecteerde onderdelen bij te werken.
Klik op Maken.

Als u dit doet, dan verwijdert Tekla Structures alle eerder gemaakte symbolen en maakt nieuwe symbolen die up-to-date zijn.

Momentverbindingssymbolen verwijderen

U kunt momentverbindingssymbolen verwijderen van alle onderdelen in een aanzicht of van geselecteerde onderdelen.

Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
Zoek naar de macro Maak momentverbindingssymbolen.
Klik op Maak symbolen momentverbinding .
U kunt het volgende doen:
- Als u de momentverbindingssymbolen van alle onderdelen in het aanzicht wilt verwijderen, selecteer dan het aanzicht.
- Als u de momentverbindingssymbolen van geselecteerde onderdelen wilt verwijderen, selecteer dan de onderdelen.
Klik op Verwijderen.
