Afwerkingsranden in tekeningen weergeven
Afwerkingsranden zijn lijnen die de omkadering tussen rechte vlakken en gebogen vlakken in het model definiëren. Enkele voorbeelden van gebouwobjecten die afwerkingsranden bevatten, zijn profielen met gebogen afwerkingen, platen of willekeurige platen met gebogen afwerkingen en gebogen polyprofielen. De afwerkingsranden kunnen in alle tekeningtypen voor onderdelen en storten worden weergegeven. Afwerkingsranden zijn standaard zichtbaar voor nieuwe tekeningen en onzichtbaar voor tekeningen die in een Tekla Structures-versie voor 2016 zijn gemaakt.
Afwerkingsranden in overzichtstekeningen weergeven
Als u de afwerkingsranden wilt weergeven, moet u Afwerkingsranden zichtbaar in onderdeeleigenschappen instellen. De weergave Exact kan bij profielen worden vereist om de afwerkingsranden weer te geven, afhankelijk van het profiel. U kunt de zichtbaarheid van de afwerkingsrand in onderdeeleigenschappen en in stortobjecteigenschappen op tekening-, aanzicht- en objectniveau instellen.
Om de afwerkingsranden op het tekeningniveau in een overzichttekening als zichtbaar in te stellen, gaat u als volgt te werk:
Afwerkingsranden in individuele onderdelen weergeven
-
Activeer de op Afwerkingsrand
in de sectie Zichtbaarheid.
Voorbeelden
Voorbeeld 1
Onderstaand ziet u een voorbeeld van afwerkingsranden in het model:

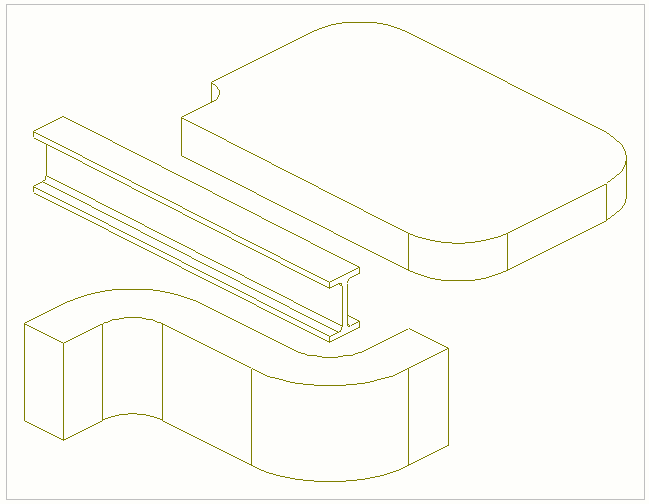

Hieronder ziet u een voorbeeld van onderdelen in een tekening die de afwerkingsranden (Afwerkingsranden aan/uit die zijn geselecteerd in de onderdeeleigenschappen van het tekeningniveau of de Afwerkingsrand die zijn geselecteerd in de onderdeeleigenschappen in het eigenschappenvenster):

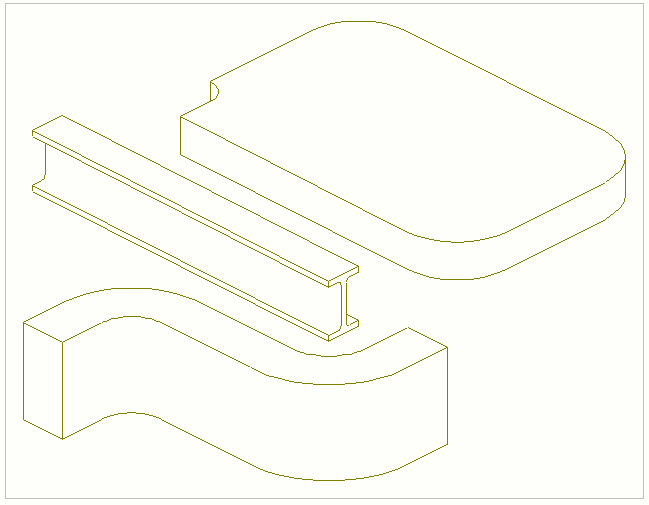

Hieronder ziet u een voorbeeld van onderdelen in een tekening die niet de afwerkingsranden (Afwerkingsranden aan/uit toont die niet zijn geselecteerd in de onderdeeleigenschappen van het tekeningniveau of de
Afwerkingsrand die is ingesteld in de onderdeeleigenschappen in het eigenschappenvenster):
Voorbeeld 2

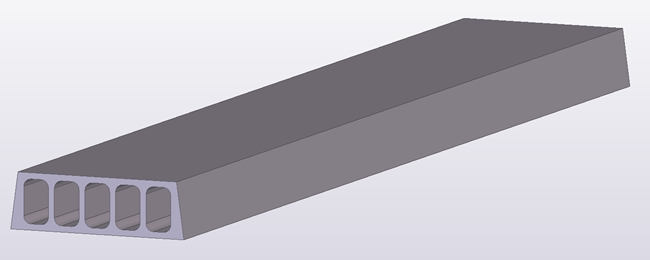

Hieronder ziet u een voorbeeld van een kanaalplaat in het model:

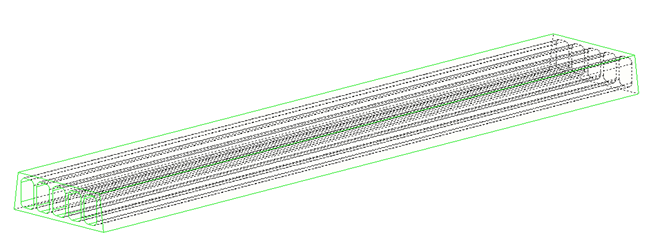

Hieronder ziet u een voorbeeld van de holle kernplaat in een tekening die de afwerkingsranden toont (Afwerkingsranden aan/uit die zijn geselecteerd in de onderdeeleigenschappen van het tekeningniveau of de Afwerkingsrand die is ingesteld in de onderdeeleigenschappen in het eigenschappenvenster). Zoals u kunt zien, is de weergave niet erg duidelijk wanneer de afwerkingsranden zichtbaar zijn:

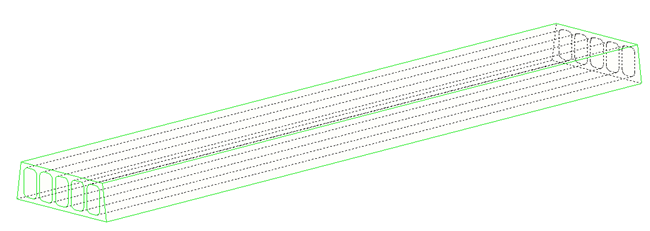

Hieronder ziet u een voorbeeld van de holle kernplaat in een tekening die niet de afwerkingsranden toont (Afwerkingsranden aan/uit die niet zijn geselecteerd in de onderdeeleigenschappen van het tekeningniveau of de Afwerkingsrand die is ingesteld in de onderdeeleigenschappen in het eigenschappenvenster):
