Opmaakeditor van de tekening openen

Als u de Opmaakeditor van de tekening wilt openen, doet u het volgende:


Als u de Opmaakeditor van de tekening wilt openen	Actie
Via het menu Bestand in de modelleringmodus of tekenmodus	Selecteer Editors > Opmaakeditor van de tekening in het menu Bestand.
Via een dialoogvenster met tekeningeigenschappen	Klik op Opmaak. Klik aan de rechterkant van de lijst Opmaak op Bewerken.
Via het lint in de Model Editor	Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen > Opmaakeditor van de tekening.
In een geopende tekening	U kunt het volgende doen: Rechtsklik op een bestaande template en selecteer Opmaakeditor openen. Dubbelklik op een bestaande templateset en selecteer Opmaakeditor van de tekening.
Via Snel starten	Type `tekeningopmaakeditor` in het vak Snel starten. Selecteer Opmaakeditor van de tekening in de lijst.

Een nieuwe tekeningopmaak maken

Klik op Opmaak maken in het lint Opmaakeditor van Opmaakeditor van de tekening.
Geef de nieuwe tekeningopmaak een naam en selecteer het initiële tekeningformaat.

De naam van de tekeningopmaak mag maximaal 63 tekens bevatten.

U kunt de opmaak later op extra tekeningformaten toepassen.
Klik op Maken.
Selecteer in het zijvenster Opmaakeditor op welke tekeningtypen de nieuwe opmaak van toepassing is.
Pas de tekeningopmaak naar uw behoefte aan.

Voeg bijvoorbeeld nieuwe templates aan de opmaak toe of maak en wijzig de beschikbare tekeningformaten. Raadpleeg de onderstaande gedetailleerde instructies.
Als u de tekeningopmaak wilt opslaan, klikt u op Opslaan als op het lint Opmaakeditor.
Voer in het Opmaak opslaan dialoogvenster een naam voor de tekeningopmaak in het Opmaak opslaan met een naam vak in.
Selecteer de tekeningformaten waarop u de huidige templates, marges voor tekeningaanzichten en spaties tussen tekeningaanzichten wilt toepassen.
Als u er zeker van wilt zijn dat de tekeningformaten die u voor de huidige tekeningopmaak hebt gemaakt ook voor het afdrukken beschikbaar zijn, schakelt u het selectievakje Vermelde formaten synchroniseren met papierformaten voor afdrukken in.

Als Tekla Structures nieuwe tekeningformaten detecteert, wordt een kopie van het Papersizesfordrawings.dat bestand in de \attributes map onder de modelmap gemaakt.

De tekeningformaten en papierformaten worden alleen in het huidige model gesynchroniseerd.
Klik op Opslaan.

De tekeningopmaak wordt in de map \attributes onder de huidige modelmap als een .lay-bestand opgeslagen. De .lay-bestanden zijn niet compatibel zijn met de tool Tekeningopmaak of de Opmaakeditor die beschikbaar waren in eerdere versies van Tekla Structures. Dit betekent dat u de nieuwe opmaak niet met oudere versies van Tekla Structures kunt gebruiken.

U kunt nu met de tekeningopmaak blijven werken of het bewerken van de opmaak sluiten door op Opmaakeditor sluiten te klikken.

DWG/DXF-bestanden en keyplannen in opmaken

DWG-/DXF-bestanden

Als het DWG/DXF-bestand onder de huidige modelmap kan worden gevonden, wordt een relatief pad (huidig model/project/bedrijfs/env) gebruikt. Anders wordt een absoluut pad gebruikt. Als u een relatief pad wilt gebruiken, kopieert u eerst het DWG/DXF-bestand in uw modelmap en voegt u dit vanaf daar in. Het pad naar uw DWG/DXF-bestand wordt dan gedefinieerd met het pad ". \", dat tijdens uitvoeringstijd dezelfde zoekvolgorde gebruikt als andere opmaakinhoud.
DWG-/DXF-bestanden kunnen niet in de opmaak worden geroteerd.

Keyplannen

Keyplannen moeten in de oorspronkelijke tekening worden verschaald.
Keyplannen worden in tekeningen zelfs weergegeven als de opmaak in een andere taal is gemaakt dan wordt gebruikt wanneer de tekening met het keyplan wordt geopend.
U kunt niet meerdere keyplannen in één opmaak invoegen.
Keyplannen kunnen niet worden geroteerd in de opmaak.

Templates toevoegen aan een tekeningopmaak

Selecteer in de lijst Tekeningformaat van Opmaakeditor van de tekening een tekeningformaat waaraan u templates wilt toevoegen.

U kunt de wijzigingen op meerdere tekeningformaten toepassen wanneer u de tekeningopmaak opslaat.
Klik op het lint Opmaakeditor op Templates toevoegen.

In het dialoogvenster Beschikbare templates kunt u het volgende doen:


Voor	Actie
Voeg een template toe (.tpl)	Selecteer een templateopmaak in de lijst met Beschikbare templates. Sluit het Beschikbare templates dialoogvenster. Klik in de tekeningopmaak op het punt waar u de tabel wilt toevoegen met de juiste snapknoppen. De tabel wordt automatisch in het tekeningaanzichtkader verankerd. Als u de templateschaal of -rotatie wilt wijzigen, selecteert u de template en voert u nieuwe waarden voor Schaal of Rotatie in. Rotatie- en schaalwijzigingen worden onmiddellijk op de tekeningopmaak toegepast. Wanneer u een template schaalt of roteert, blijft de template op dezelfde positie verankerd.
Een DWG- of DXF-bestand toevoegen	Selecteer DWG/DXF in de lijst met Beschikbare templates. Blader om het bestand te zoeken en te selecteer het DWG/DXF-bestand dat u aan de tekening wilt toevoegen. Klik op Openen. Sluit het Beschikbare templates dialoogvenster. Klik in de tekeningopmaak op het punt waar u de tabel wilt toevoegen met de juiste snapknoppen. Het DWG-/DXF-bestand wordt automatisch aan het tekeningaanzichtkader verankerd.
Een keyplan toevoegen	Selecteer Keyplan in de lijst met Beschikbare templates. Selecteer in het weergegeven Tekeningen dialoogvenster een bestaande keyplantekening in de Beschikbare tekeningen lijst en klik vervolgens op Selecteren. Sluit het Beschikbare templates dialoogvenster. Klik in de tekeningopmaak op het punt waar u de tabel wilt toevoegen met de juiste snapknoppen. Het keyplan wordt automatisch verankerd aan het tekeningaanzichtkader.

Als u wilt toestaan dat de template overlapt met een tekeningaanzicht, schakelt u het selectievakje Overlap met vensters in.

Als u het selectievakje Overlap met vensters niet inschakelt, houdt Tekla Structures de tekeningaanzichten buiten het templategebied wanneer tekeningen worden gemaakt of opnieuw worden gemaakt. Overlappingswijzigingen worden alleen tijdens het opnieuw maken en maken van tekeningen op de tekeningopmaak toegepast.

Tabellen in de tekeningopmaak verplaatsen

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen > Opmaakeditor van de tekening.
Selecteer in de lijst Tekeningopmaak de tekeningopmaak.
In de tekeningopmaak kunt u een van de volgende dingen doen:
- Als u één template wilt verplaatsen, klikt u op de template die u wilt verplaatsen.
- Als u meerdere templates wilt verplaatsen, houdt u de linker muisknop ingedrukt en trekt u een vak rond de templates die u wilt verplaatsen.
Er verschijnen twee groene handles.

De handle die zich verder van de template bevindt, bepaalt waar de template wordt verankerd. De handle die zich dichter bij bevindt, bepaalt waar één hoek van de template zich bevindt.
U kunt het volgende doen:
- Klik op de template die u wilt verplaatsen en houd de linkermuisknop ingedrukt.
- Wijs een van de groene handles aan en houd de linkermuisknop ingedrukt.
Sleep de templates naar een nieuwe positie.

De templates snappen naar offsets van 1 millimeter in metrische omgevingen of 1/16 inch in de Amerikaanse omgeving.

Tekla Structures geeft de afstand tussen de handles in zowel de verticale als de horizontale richting weer. De afstand wordt weergegeven in millimeters of breuken van inches, afhankelijk van de omgeving die u gebruikt.
Als u de templates wilt plaatsen, laat u de linker muis knop los.

De templates worden naar de nieuwe positie verplaatst.

Templates in tekeningopmaak vervangen

Klik in een geopende tekeningopmaak met de rechtermuisknop op een template die u wilt vervangen.
Selecteer Tabel vervangen in het contextmenu.
Selecteer een nieuwe tabel in het dialoogvenster Tabel vervangen en klik op Vervangen.

De template wordt vervangen en de naam van de nieuwe template wordt in de lijst Templates in gebruik weergegeven. Alle instellingen die u voor de oude template had gedefinieerd, worden behouden.

Tabellen uit de tekeningopmaak verwijderen

U kunt het volgende doen:

Klik in de tekeningopmaak met de rechtermuisknop op een template en selecteer Verwijderen.
Klik in de tekeningopmaak met de rechtermuisknop op een tabel en druk op Delete op het toetsenbord.
Selecteer een template in de lijst Templates in gebruik en druk op Delete op het toetsenbord.

Tekeningformaten, kaders en vouwlabels aanpassen

Kaders en vouwlabels kunnen voor elke tekeningopmaak of elk .lay-bestand afzonderlijk worden aangepast. De kadereigenschappen worden echter in eerste instantie uit het bestand standard.fms gelezen met de eigenschappen van het globale kader en vouwlabel. Als u de eigenschappen van het globale kader en vouwlabel niet in een tekeningopmaak wilt gebruiken, past u de juiste eigenschappen aan in het dialoogvenster Instellingen tekeningformaat.

Klik in het zijvenster Opmaakeditor op de knop Bewerken aan de rechterkant van de lijst Tekeningformaat.

Bewerk in het gedeelte In gebruik zijnde formaten in het dialoogvenster Instellingen tekeningformaat de tekeningformaten op basis van uw behoeften:


Voor	Actie
Een nieuw tekeningformaat toevoegen	Klik op de plusknop onder de lijst met bestaande tekeningformaten. Er wordt onderaan de lijst met tekeningformaten een nieuwe regel toegevoegd. Selecteer een vooraf gedefinieerd tekeningformaat uit de lijst in de kolom Naam of voer een naam voor het nieuwe tekeningformaat in. De vooraf gedefinieerde tekeningformaten in de lijst Naam worden in het bestand PaperSizesForDrawings.dat gedefinieerd. Het bestand bevindt zich standaard in de map ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system folder. Als u de breedte en hoogte wilt aanpassen, dubbelklikt u op de vakken Breedte en Hoogte en voert u nieuwe waarden in. U kunt ook met de rechtermuisknop op de grootteregel klikken, Bewerken selecteren en de breedte en hoogte invoeren in het weergegeven dialoogvenster. Als u in Tekla Structures het tekeningformaat wilt laten gebruiken wanneer geschikte tekeningformaten automatisch worden geselecteerd voor tekeningen, schakelt u het selectievakje Automatische formaten in. Zie Tekeningformaat en schaal tekeningvenster definiëren voor meer informatie.
De breedte en hoogte van een tekeningformaat aanpassen	Selecteer het tekeningformaat waarvan u de breedte en hoogte wilt wijzigen. Dubbelklik op de vakken Breedte en Hoogte en voer nieuwe waarden in. U kunt ook met de rechtermuisknop op de grootteregel klikken, Bewerken selecteren en de breedte en hoogte definiëren in het weergegeven dialoogvenster.
De afdrukstand van de pagina wijzigen	Klik met de rechtermuisknop op de regel van het tekeningformaat waarvan u de oriëntatie wilt wijzigen. Selecteer Van oriëntatie wisselen. De breedte en hoogte van het tekeningformaat worden verwisseld.
Inschakelen met het tekeningformaat voor automatische tekeningformaten	Selecteer het tekeningformaat dat u bij automatische formaten wilt gebruiken. Schakel het selectievakje Automatische formaten in.
Een tekeningformaat uit de tekeningopmaak verwijderen	Klik op de knop naast het tekeningformaat dat u wilt verwijderen.

Pas in het gedeelte Kaders de kaders aan:
1. Selecteer welke kaders u in de tekeningopmaak wilt hebben.

  We raden u aan minimaal één kader in uw tekeningen te gebruiken. Als u slechts één kader wilt gebruiken, selecteert u het kader van het Hoofdonderdeel.

  Als u vouwlabels in uw tekeningen wilt gebruiken, selecteert u zowel het kader Hoofdonderdeel als het kader Aansluitend en gebruikt u het aansluitende kader als het buitenste kader.
2. Voer de afstanden in millimeters of inches in tussen elk kader en de linker-, rechter-, onder- en bovenranden van het papier in en selecteer een kleur voor elk kader.

  U kunt ook met de rechtermuisknop op de kaderrij klikken, Bewerken selecteren en de afstanden en de kaderkleur in het weergegeven dialoogvenster definiëren.
Definieer in de sectie Vouwlijnen de vouwlijneigenschappen als u vouwlijnen in uw tekeningopmaken wilt gebruiken. Hiervoor moet zowel het kader Hoofdonderdeel als het kader Aansluitend zijn ingeschakeld.
1. Voer de horizontale en verticale afstanden in tussen vouwlabels in millimeters of inches die beginnen vanaf de rechterbenedenhoek van het buitenste kader.
2. Selecteer een kleur voor de vouwlabels.
Om de instellingen op te slaan en het dialoogvenster Instellingen tekeningformaat te sluiten, klikt u op OK.

De positie van tekeningaanzichten aanpassen

Als u de positie van tekeningaanzichten wilt aanpassen, moet u een tekening openen hebben.

Scrol om het gedeelte Tekening vensters van het zijvenster Opmaakeditor te zien.
Voer in de vakken onder de kop Marges de horizontale en verticale afstanden tussen het buitenste tekeningaanzicht en de randen van de tekening of de templateranden in.

Tekla Structures voegt automatisch vijf millimeter aan de door u ingevoerde afstanden toe.
Voer in de vakken onder de kop Ruimte tussen aanzichten de horizontale en verticale afstanden tussen de kaders van de tekeningaanzichten in.

De instellingen Tekening vensters werken samen met de variabele XS_DISABLE_VIEW_CENTERING_[drawing type]. Door de waarden van deze variabele op VER, HOR of beide in te stellen, kunt u automatisch centreren van tekeningaanzichten in horizontale, verticale of beide richtingen uitschakelen.

U kunt het centreren van tekeningaanzichten handmatig voor alle tekeningtypen in- of uitschakelen behalve voor betontekeningen. In betontekeningen is het centreren van tekeningaanzichten altijd ingeschakeld.

De zichtbaarheid van tabellen in de tekeningopmaak aanpassen

De tekeningopmaak bevat enkele gegevens die u niet altijd hoeft te zien, omdat sommige tabellen niet relevant zijn in alle tekeningen die dezelfde tekeningopmaak gebruiken. Deze tabellen worden verborgen tabellen genoemd. Als de inhoud van een tekening wordt gewijzigd, verschijnen deze tabellen mogelijk weer. Een tabel kan bijvoorbeeld zichtbaar worden als u een revisie toevoegt.

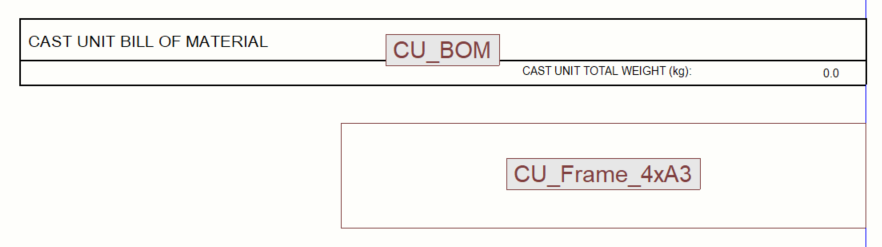

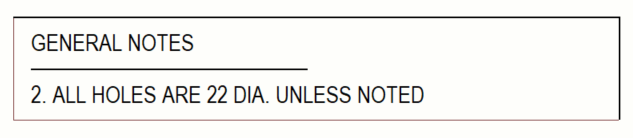

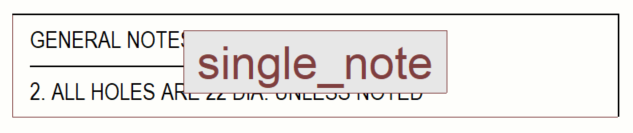

Verborgen tabellen worden standaard weergegeven als eenvoudige vakken die een bekende breedte en een standaard hoogte hebben. In de onderstaande afbeelding is de bovenste tabel een gewone tabel terwijl de onderste tabel een verborgen tabel is.

U kunt er indien nodig voor kiezen om verborgen tabellen volledig uit de tekeningopmaak te verbergen.
