De vergrote afbeeldingen van wapeningsstaven tekenen met de applicatie Staafvergrotingen tekenen
De applicatie Staafvergrotingen tekenen maakt geëxplodeerde tekeningen van wapening met de instellingen die in Vergrote afbeelding en markering staaf of in associatieve opmerkingen zijn gedefinieerd. De applicatie kan worden gebruikt voor het automatisch maken van vergrote afbeeldingen voor meerdere wapeningsstaven in één keer. Als u het flexibel werken met verschillende typen tekening wilt optimaliseren, gebruikt u Staafvergrotingen tekenen in combinatie met Vergrote afbeelding en markering staaf.
De applicatie maakt vergrote afbeeldingen op basis van de objecten die u selecteert. U kunt het volgende selecteren:
- Wapening: buigvormen worden alleen voor de geselecteerde wapeningsstaven gemaakt.
- Onderdelen: buigvormen worden voor wapeningsstaven in het geselecteerde betonnen onderdeel gemaakt.
- Aanzichten: buigvormen worden voor wapeningsstaven in het geselecteerde tekeningaanzicht gemaakt.
- Een tekening in de Documentmanager: buigvormen worden voor wapeningsstaven in de geselecteerde tekeningen gemaakt.
Vergrote afbeeldingen tekenen
-
Klik op de knop Applicaties en componenten
in het zijvenster om de database Applicaties en componenten te openen.
-
Dubbelklik in de lijst Applicaties op Staafvergrotingen tekenen.
-

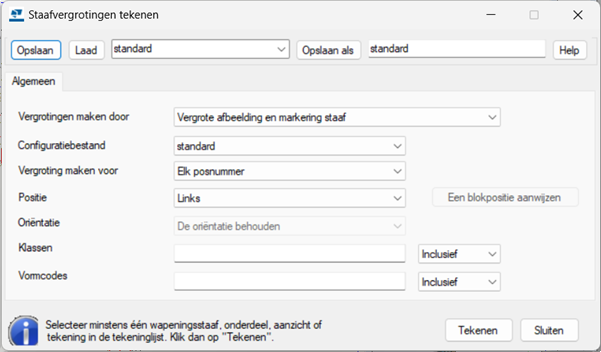

Definieer de creatiemethode, de posities van de buigvormen en andere vereiste instellingen:
Vergrotingen maken door
Vergrote afbeelding en markering staaf:
-
Maak de buigvormen op basis van een opgeslagen Vergrote afbeelding en markering staaf instellingenbestand.
Definieer de instellingen en sla deze op in de applicatie Vergrote afbeelding en markering staaf, die vanuit de database Applicaties en componenten kan worden gestart.
Associatieve opmerking:
-
Maak de buigvormen op basis van een opgeslagen eigenschappenbestand met associatieve opmerkingen.
-
Definieer de eigenschappen in eigenschappen voor associatieve opmerkingen en sla deze op. Het is belangrijk om ten minste één eigenschappenbestand met vergrotingen voor associatieve opmerkingen te definiëren.
Configuratiebestand Selecteer de gewenste instellingen in de lijst. Afhankelijk van uw instellingen voor Vergrotingen maken door, worden in de lijst de instellingen voor Vergrote afbeelding en markering staaf of de instellingen voor Associatieve opmerking weergegeven. Vergroting maken voor
Elk posnummer: voor elk positienummer voor wapeningsstaven wordt een buigvorm gemaakt.
Elke staafgroep: voor elke wapeningsstaafgroep wordt een buigvorm gemaakt.
Positie
Definieert de positie van de buigvormen ten opzichte van het betonnen onderdeel. De opties zijn verschillend voor Vergrote afbeelding en markering staaf en Associatieve opmerking:
Positieopties voor Vergrote afbeelding en markering staaf:
Boven en onder: Plaatst de buigvormen boven en aan de onderzijde van het betonnen onderdeel.
Onder: Plaatst de buigvormen aan de onderzijde van het betonnen onderdeel.
Boven: Plaatst de buigvormen boven het betonnen onderdeel.
Links: Plaatst de buigvormen aan de linkerzijde van het betonnen onderdeel.
Rechts: Plaatst de buigvormen aan de rechterzijde van het betonnen onderdeel.
Aangepaste positie in uitgelijnde blokken: Verdeelt de buigvormen in kolommen binnen het gebied dat u selecteert. Alle staven in een kolom worden standaard verticaal uitgelijnd. Selecteer het gewenste gebied met de knop Een blokpositie aanwijzen.
Positieopties voor Associatieve opmerking:
Onder: Plaatst de buigvormen aan de onderzijde van het betonnen onderdeel.
Onder - positie in onderdeel: Plaatst de buigvormen aan de onderzijde van het betonnen onderdeel, geordend op de langste zijde. De plaatsingslogica houdt rekening met de oriëntatie van het onderdeel en berekent de langste zijde van het onderdeel en gebruikt die als referentie om te bepalen wat 'onderzijde' in deze context betekent.
Rechts: Plaatst de buigvormen aan de rechterzijde van het betonnen onderdeel.
Rechts - positie in onderdeel: Plaatst de buigvormen aan de rechterzijde van het betonnen onderdeel dat via de langste zijde wordt geordend. De plaatsingslogica houdt rekening met de oriëntatie van het onderdeel en berekent de langste zijde van het onderdeel. Deze wordt gebruikt als referentie om te bepalen wat 'rechts' in deze context betekent.
Onder en rechts: Plaatst de buigvormen onder en aan de rechterzijde van het betonnen onderdeel.
Boven: Plaatst de buigvormen boven het betonnen onderdeel.
Boven - positie in onderdeel: Plaatst de buigvormen boven het betonnen onderdeel, geordend op de langste zijde. De plaatsingslogica houdt rekening met de oriëntatie van het onderdeel en berekent de langste zijde van het onderdeel en gebruikt die als referentie om te bepalen wat 'boven' in deze context betekent.
Boven en onder: Plaatst de buigvormen boven en aan de onderzijde van het betonnen onderdeel.
Boven en onder - positie in onderdeel: Plaatst de buigvormen boven en aan de onderzijde van het betonnen onderdeel, geordend op de langste zijde. De plaatsingslogica houdt rekening met de oriëntatie van het onderdeel en berekent de langste zijde van het onderdeel en gebruikt die als referentie om te bepalen wat 'boven en onder' in deze context betekent.
Oriëntatie De opties zijn:
De rotatie behouden
Naar horizontaal roteren
Deze instelling is alleen beschikbaar wanneer u Aangepaste positie in uitgelijnde blokken hebt geselecteerd als de optie voor Positie.
Klassen
Inclusief of exclusief de gedefinieerde wapeningsstaafklassen.
Definieer de klasse van de wapeningsstaven. Met Uitsluiten of Inclusief definieert u of een buigvorm voor die staven moet worden gemaakt.
Vormcodes
Inclusief of exclusief de gedefinieerde buigvormen.
Hier kunt u de vormcodes van de wapeningsstaven definiëren. Met Uitsluiten of Inclusief definieert u of een buigvorm voor die staven moet worden gemaakt.
U kunt de informatie over een vormcode van een wapeningsstaaf opvragen door in het lint op Informatie object
te klikken. -

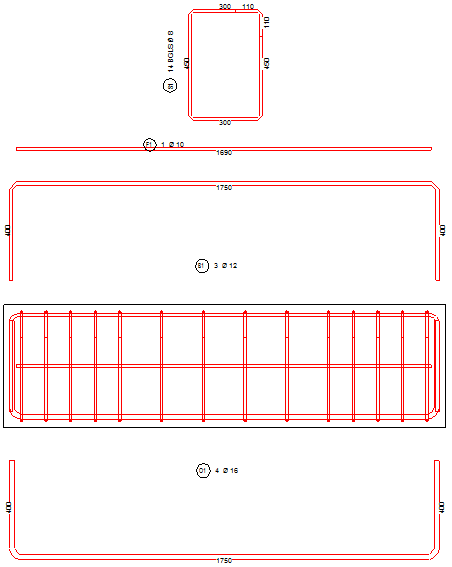

Voorbeelden:
