De tekeningobjecten verslepen, de vorm en de grootte wijzigen
Veel tekeningobjecten, maatlijnen en aanhaallijnen van veel tekeningobjecten hebben handles. Met deze handles kunt u de vorm en de grootte van objecten wijzigen en ze verslepen. Als u de knop Tekening verslepen hebt geactiveerd, hoeft u de handles of objecten niet afzonderlijk te selecteren om de objecten te verslepen, opnieuw vorm te geven of de grootte ervan aan te passen.
Annotatieobjecten, schetsobjecten en stramienlabels verslepen, van grootte veranderen of een nieuwe vorm geven
- Ga in een geopende tekening naar het menu Bestand, klik op Instellingen en schakel het selectievakje Tekening verslepen in. U kunt hierna tekeningobjecten, zoals opmerkingen, schetsobjecten en stramienlabels, verplaatsen, verslepen, groter of kleiner maken zonder eerst de objecten of handles te selecteren.
- Als u de handlepunten van schetsobjecten wilt verplaatsen om het formaat of de vorm te wijzigen, drukt u met de linkermuisknop op de handle en sleept u de handle naar de nieuwe positie.
- Als u de handles van stramienlabels wilt verslepen, moet u eerst de stramienlijn selecteren. Zorg ervoor dat u in Selecteer stramien lijn de selectieknop
hebt ingeschakeld. - U kunt ook het associatief punt van de aanhaallijn van de annotatieobjecten verslepen.
Maatlijnen verslepen
- Activeer de knop Tekening verslepen om te verslepen zonder eerst de maatlijn te selecteren.

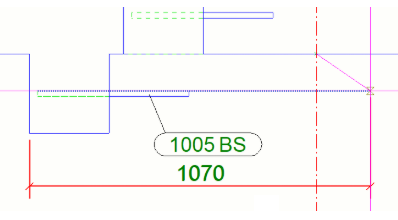

- Selecteer eerst de labelhandle om maatlijnlabels te verslepen, zodat maatlijnen en labels elkaar niet overlappen.
- U kunt alleen relatieve maatlijnen verslepen, geen absolute maatlijnen.
- Rechte (rechtlijnige) maatlijnen in tekeningen kunnen worden gewijzigd door de maatlijnen van maatlijnhandles te verslepen.
- Enkelvoudige maatlijnen erbij slepen: Als u een maatlijnpunt naar een nieuwe positie probeert te slepen die zich achter een bestaand maatlijnpunt bevindt, wordt het geselecteerde maatlijnpunt uit de oude positie verwijderd en in de nieuwe voorkeurspositie opnieuw gemaakt. Als u het punt naar dezelfde coördinaatpositie probeert te slepen waar het bestaande punt zich al bevindt, wordt het versleepte maatlijnpunt automatisch naar de oorspronkelijke positie teruggezet.
- Verslepen in maatlijnsets: Als u het punt in het gebied tussen twee punten van aansluitende maatlijn probeert te verslepen, wordt het geselecteerde maatlijnpunt van oude positie verwijderd en in de nieuwe voorkeurspositie opnieuw gemaakt. Als u het punt naar dezelfde coördinaatpositie probeert te slepen waar het bestaande punt zich al bevindt, wordt het versleepte maatlijnpunt uit de oude locatie verwijderd en na het neerzetten op de nieuwe locatie met de bestaande gecombineerd.

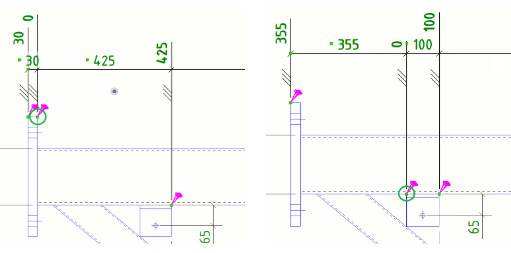

- Door een maatlijnpunt met een nulcoördinaat in actieve maatlijnen te verslepen, kunt u de coördinaat van het begin van de maatlijnpunt wijzigen zonder het commando Maatlijnstartpunt instellen uit te voeren.
Opmerking:
Als u een label, opmerking, tekst of maatlijn versleept, kan de plaatsingsinstelling afhankelijk van de instellingen voor de hieronder weergegeven variabelen op vast worden ingesteld. Het label, de opmerking, de tekst of de maatlijn blijven waar ze zijn, zelfs wanneer u de tekening bijwerkt. U kunt de instellingen voor de volgende variabelen controleren:
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
