Maatlijneigenschappen

Gebruik maatlijneigenschappen om het uiterlijk, de plaatsing en de inhoud van de maatlijnen weer te geven en te wijzigen.

Maatlijneigenschappen openen:

Klik in een geopende tekening op een maatlijn. Dubbelklik op de maatlijn als het eigenschappenvenster niet is geopend. De eigenschappen die specifiek zijn voor de geselecteerde maatlijn worden weergegeven.
Ga in een geopende tekening naar het tabblad Bemating, houd Shift ingedrukt en klik op een van de maatvoeringsommando's. De zwaartepuntmaatlijneigenschappen worden in een eigen dialoogvenster weergegeven.
Selecteer een van de maatlijntypen in de objecttypelijst van het eigenschappenvenster van de tekening. Er zijn vijf sets maatlijneigenschappen beschikbaar: Rechte maatlijn, Gebogen maatlijn, Maatvoering hoek, Radiale maatlijn en Maatlijnlabel staaf.
Ga in een geopende tekening naar Snel starten, begin maatlijneigenschappen te typen en selecteer Maatlijneigenschappen van de lijst. Het dialoogvenster maatlijneigenschappen wordt geopend.
Als u het dialoogvenster Maatlijn eigenschappen voor overzichttekeningen wilt openen voordat u een tekening maakt, gaat u naar het tabblad Tekeningen & Lijsten en klikt u op Tekeningeigenschappen > Overzichttekening en klikt u vervolgens op Maatlijn....
Om het dialoogvenster Maatlijn eigenschappen voor overzichttekeningen te openen wanneer de tekening is geopend: klik op de tekenachtergrond en selecteer Maatlijn....

Alle maatlijninstellingen worden hieronder beschreven. Merk op dat alle instellingen niet voor alle maatlijn typen beschikbaar zijn.


Instelling	Beschrijving
Eigenschappen in het eigenschappenpaneel opslaan en laden en zoeken	Selecteer om vooraf gedefinieerde eigenschappen te laden de eigenschappen in de lijst. Als u de gewijzigde tekeningeigenschappen wilt opslaan, klikt u op . U kunt de eigenschappen ook met een andere naam opslaan. Begin met het invoeren van een eigenschapsnaam om naar een eigenschap te zoeken.
Wapeningsstaaf (alleen beschikbaar voor wapeningsstaafmaten)
Maatvoering voor	Geeft aan of er maatlijnen tussen Alle staven of alleen tussen Begin en einde staven worden gemaakt.
Onderdeelrand	Voeg sluitmaatlijnen toe aan de rand van het onderdeel in de maatlijnen van de wapeningsstaafgroep. Deze instelling is alleen beschikbaar als Maatvoering voor op Alle staven is ingesteld.
Subgroepering	Hiermee geeft u aan of er subgroepen worden gemaakt voor verschillende staaftussenafstanden in een staafobject, zodat maatlijnlabels de subgroepeigenschappen kunnen weergeven. Subgroepering is alleen beschikbaar als Maatvoering voor is ingesteld op Alle staven.
Verlenglijn op zichtbare staaf	Geef verlenglijnen op de zichtbare wapeningsstaven weer.
Type taps toelopende bemating	Specificeert of schuine maatlijnen een weergave Recht of Schuin hebben.
Type gebogen maatlijn	Specificeert of gebogen maatlijnen een weergave Recht of Gebogen hebben.
Maatlijn
Rechte maatlijn	Stel het maatlijntype voor rechte maatlijnen in. Relatief: Voeg punt naar punt-maatlijnen toe. Absoluut: Maatlijn vanaf een gemeenschappelijk beginpunt. Relatief en absoluut: Combinatie van punt naar punt en gemeenschappelijk beginpunt. US-absoluut: Maatlijn vanaf een gemeenschappelijk beginpunt die een actief maatlijnlabel (0) bevatten. US-absoluut 2: Vergelijkbaar met US-absoluut maar het wijzigt korte maatlijnen naar relatief. Absoluut met korte relatieve maten: Vergelijkbaar met Absoluut maar het wijzigt korte maatlijnen naar relatief. Wordt ook intern absoluut genoemd. Deze optie kan beide maatlijnen weergeven maar geeft geen relatieve maatlijnen weer wanneer de maatlijnen lang zijn. Deze optie geeft de absolute afmetingen binnen de maatlijnen weer. Absoluut met alle relatieve maten erboven: Vergelijkbaar met Relatief en absoluut maar plaatst de relatieve afmetingen boven de absolute. Verdieping Maak een hoogtemaatlijn op een aangewezen punt. Dit type is alleen beschikbaar in de maatlijneigenschappen van handmatige maatlijnen in de Tekening Editor.
In X-richting	Deze instelling is slechts beschikbaar in de maatlijneigenschappen van overzichttekeningen. Overschrijf de rechte instelling voor horizontale maatlijnen. Als u de lege optie gebruikt, gebruikt Tekla Structures de optie-instellingen Lineair. De x-richting betekent meestal maatlijnen parallel aan de x-as van de tekening.
Gebogen maatlijn	Beschikbaar voor gebogen maatlijnen. Definieer of hoekeenheden of afstandseenheden voor gebogen maatlijnen worden gebruikt.
Maatvoering hoek	Beschikbaar voor hoekmaatlijnen. Definieer het uiterlijk van hoekmaatlijnen. De opties zijn: Graden vrij Graden vast Driehoek Driehoek met graden Gon vrij Gon vast Driehoek met gon Met de variabele XS_ANGLE_GRADIAN_SIGN kunt u het gewenste gon-teken definiëren voor de opties met gon. De standaardwaarde is 'g'.
Grondlengte driehoek	Beschikbaar voor hoekmaatlijnen. Definieer de grondlengte van een driehoek.
Lijnkleur	Definieer de kleur van de maatlijn. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Pijl	Selecteer het pijltype van de maatlijn. U kunt ook uw eigen pijltypen maken, zie Maatlijnpijlen aanpassen. In de maatlijneigenschappen voor overzichttekeningen kunt u ook het afzonderlijk maatlijnpijltype selecteren voor Absolute maatvoering (US) en Hoogte bemating.
Pijlhoogte	Stel de hoogte voor de pijlpunt in.
Pijl lengte	Stel de lengte in voor de pijlpunt.
Korte aanhaallijn maatvoering	Definieer of Tekla Structures alle verlenglijnen met dezelfde lengte moet maken of automatisch de korte verlenglijnen moet gebruiken als de maatlijn samenvalt met een stramienlijn. Als u maatlijnen wilt verbreden, moet u deze optie instellen op Nee.
Maatlijnwaarde
Kleur lettertype	Selecteer de kleur voor de tekst van de maatlijn. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Lettertype, Hoogte lettertype	Selecteer het lettertype dat moet worden gebruikt in de tekst van de maatlijn. U kunt ook de hoogte van het lettertype wijzigen.
Op lijn plaatsen (Plaats in maatlijneigenschappen van overzichttekeningen)	Definieer hoe de tekst van de maatlijn relatief wordt geplaatst ten opzichte van de maatlijn: Boven maatlijn of Op maatlijn.
Achtergrond (Achtergrondmasker in maatlijneigenschappen van overzichttekeningen)	Selecteer Ondoorzichtig om het gebied van de tekening te verbergen dat wordt bedekt door de tekst van de maatlijn. Selecteer Doorzichtig om de tekeninginhoud in de achtergrond van de tekst van de maatlijn weer te geven, zodat het lijnenwerk van de tekening zichtbaar is.
Kader	Definieer een kader voor de tekst van de maatlijn of selecteer Geen. Onderstrepen Rechthoek Afgeronde rechthoek Aangescherpte rechthoek
Eenheden	Definieer de eenheden die bij bemating worden gebruikt. automatisch gebruikt de eenheden die zijn gedefinieerd in het model. mm (millimeter) cm (centimeter) m (meter) ft-in (voet en inches) Inches worden naar voet in een geheel getal geconverteerd en de resterende inches worden in inches weergegeven. cm / m (centimeter en meter) Maatlijnen onder de 100 cm worden in centimeters weergegeven en maatlijnen boven de 100 cm worden in meters weergegeven. Millimeters worden als superscript weergegeven. inch (inches, decimalen gebruikt) voet (voet, decimalen gebruikt)
Nauwkeurigheid	Definieer de nauwkeurigheid van maatlijnen. Het volgende geldt voor het definiëren van nauwkeurigheid met afronden: Met een nauwkeurigheid van 0,33 wordt de werkelijke maatlijn 50,40 bijvoorbeeld weergegeven als 50,33. 0.00 0.50 0.33 0.25 Het volgende geldt voor inches: 1/8 1/16 1/32 Het volgende geldt voor het definiëren van nauwkeurigheid zonder afronden: 1/10 1/100 1/1000 De volgende afrondingsopties doen de afronding altijd in millimeters, ongeacht de geselecteerde eenheid: 2.50 5.00 10.00
Decimalen	Definieer de indeling van de maatlijn: het aantal decimalen en hun weergave. ### ###[.#] ###.# ###[.##] ###.## ###[.###] ###.### ### #/# Het volgende is alleen beschikbaar voor rechte maatlijnen: ## ^#/##.## ^#
Cijfergroepering (Gebruik groeperen in maatlijneigenschappen van overzichttekeningen)	Selecteer Ja om lange maatlijnwaarden te groeperen.
Combineer gelijke maten	Gelijke maatlijnen combineren. De opties zijn Uit, 360 en 360=180. De nauwkeurigheid bij het combineren van gelijke maatlijnen is 0,1. Deze instelling is niet beschikbaar in de maatlijneigenschappen van overzichttekeningen.
Minimum aantal voor het combineren	Definieer het minimumaantal maatlijnen dat moet worden gecombineerd. Deze instelling is niet beschikbaar in de maatlijneigenschappen van overzichttekeningen.
Toon numerieke waarde	Schakel het selectievakje in om de numerieke waarde in maatlijnen weer te geven. Deze instelling is niet beschikbaar in de maatlijneigenschappen van overzichttekeningen.
Tags en Taginhoud (niet beschikbaar in maatlijneigenschappen van overzichttekeningen of voor bepaalde maatlijntypen)

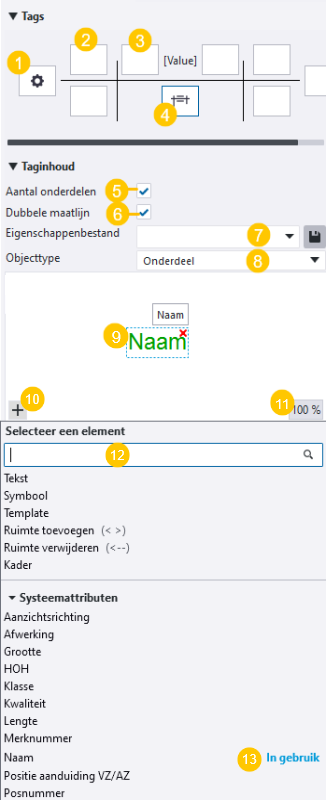

Maatlijntageditor	De doorsnede van de Taginhoud wordt weergegeven wanneer u op een tag-container klikt. (1) Beschikbare tagcontainers rondom de maatlijn. Klik op een tagcontainer om deze te selecteren. Gebruik de rode verwijderknop in de rechterbovenhoek van de container om de inhoud te verwijderen. U kunt tekst invoeren of u kunt klikken op de knop en de gewenste elementen selecteren in de elementlijst. In tags kunt u geen templateattributen zoals `MODEL_TOTAL` gebruiken die naar het gehele model verwijzen. Tags controleren alleen de informatie van het object in de tekening en niet van het gehele model. (2) Prefix-tag (3) Postfix-tag (4) Tag Dubbele maatlijn (5) Selectievakje Aantal onderdelen: Wanneer u op een tagcontainer klikt, dan wordt het selectievakje Aantal onderdelen beschikbaar. Wanneer u het selectievakje selecteert, toont de geselecteerde tag het aantal onderdelen. (6) Selectievakje Dubbele maatlijn: Wanneer u klikt op de tagcontainer dubbele maatlijn (4), dan wordt het selectievakje Dubbele maatlijn beschikbaar. Wanneer u het selectievakje selecteert worden dubbele maatlijnen toegepast. (7) Eigenschappenbestand: Een set vooraf gedefinieerde dimensietags-inhoud laden. U kunt de tag-inhoud ook opslaan. (8) Objecttype: Definieer het type gebouwobject dat u bemaat. De opties zijn Onderdeel, Bout, Wapeningsstaaf, Oppervlaktebehandeling en Stortobject. Deze instelling is niet beschikbaar als u een maatlijn in een geopende tekening hebt geselecteerd. (9) De tageditor voor het toevoegen van inhoud in maatlijntags. U kunt elementen naar een andere locatie binnen een tagcontainer slepen. Klik in de rechterbovenhoek op de rode verwijderknop om het element te verwijderen. (10) Elementlijst. Klik op de knop om de elementlijst te openen en selecteer vervolgens de elementen die u in de huidige tagcontainer wilt toevoegen. (11) De %-knop geeft het huidige zoomniveau in het voorbeeld weer. U kunt in- of uitzoomen door met de middelste muisknop te schuiven. Klik op de knop om te zoomen naar best passend. (12) Zoekvak voor het zoeken naar elementen. Voer het element in dat u wilt zoeken. Als u het gewenste gebruikersattribuut niet vindt in de lijst, dan kunt u de naam van het attribuut invoeren in het zoekvenster en drukken op Enter om het toe te voegen. (13) Als u al een element in een tag hebt toegevoegd, wordt het element in de elementenlijst gemarkeerd met de tekst In gebruik.
Kleur lettertype, Lettertype, Hoogte lettertype	Definieer het lettertype, de lettertypekleur en de lettertypehoogte voor de hele tag of voor de geselecteerde tag-elementen. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Kader, Kleur frame	Definieer een kader- en kaderkleur voor de hele tagcontainer of voor een enkel tag-element. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Eenheden, Decimalen	Stel de eenheid en het formaat voor lengte- of diameterelementen in.
Rotatie	Stel de rotatie van maatlijntags in. De opties zijn: Parallel aan maatlijn roteert de tag niet. Dit is de standaardwaarde. Loodrecht op maatlijn roteert de tag. Deze instelling is niet beschikbaar voor de prefix, de postfix of de dubbele maatlijntag.
Uitgesloten tags	Selecteer een tekeningaanzicht Filter dat de gedefinieerde inhoud uit tags verwijdert.
Tagtype gebogen maatlijn	Slechts beschikbaar voor gebogen maatlijnen. Selecteer een labeltype voor een gebogen-staafmaatlijn. Het tagtype bepaalt hoe de tags op de maatlijn worden uitgelijnd. De opties zijn: Horizontaal of verticaal Horizontaal Verticaal Horizontaal of verticaal met verlenglijn Volg curve Volg langs curve
Verbreden (niet beschikbaar in maatlijneigenschappen van overzichttekeningen of voor bepaalde maatlijntypen)
Korte maatlijnen verbreden	Gespecificeerd verbreedt korte maatlijnen om ze eenvoudiger te kunnen lezen.
Richting	Selecteer de richting van de verbreding: Links / Onder, Rechts / Boven of Beide.
Oorsprong	Stel de Oorsprong in: : De oorsprong bevindt zich in de buurt van de maatlijn. : De oorsprong bij het gemeten object.
Positie	Stel de gewenste positie voor de maatlijn van de verbreding in.
Labels plaat zijde (niet beschikbaar in maatlijneigenschappen van overzichttekeningen of voor bepaalde maatlijntypen)
Type zijdelabel	Gespecificeerd maakt labels plaat zijde aan plaatmaatlijnen. Selecteer het labeltype linker- en rechterplaat en geef de kleur, grootte en offset voor het label op. De offset is de afstand tussen het label en de maatlijn. De optie Automatisch is alleen beschikbaar in intelligente tekeningen wanneer de variabele `XS_INTELLIGENT_DRAWING_ALLOWED` op `TRUE` is ingesteld. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Plaatsing
Tussenruimte maatlijnen	Definieer de afstand tussen parallelle maatlijnen. Bij handmatig gemaakte maatlijnen werkt deze instelling alleen als maatlijn Plaatsing is ingesteld op Vrij.
Kleine afstanden	Definieer de locatie van tekst van korte maatlijnen: : tekst bevindt zich binnen de maatlijnen : tekst bevindt zich buiten de maatlijn
Plaatsingsmethode	Met Vrij kan Tekla Structures de plaats en richting van de maatlijn bepalen op basis van de instelling voor richting. Met Vast kunt u de maatlijn op elk punt plaatsen. Deze instelling is niet beschikbaar in de maatlijneigenschappen van overzichttekeningen.
Negatieve richting,Positieve richting	Definieer de zijde van het bemate object waarop Tekla Structures de maatlijnen plaatst. Deze instellingen zijn niet beschikbaar in de maatlijneigenschappen van overzichttekeningen.
Positie	De positie kan alleen worden gedefinieerd als u Vrij hebt geselecteerd als de plaatsingsmethode. Afstand s is de lege marge die u rondom de maatlijn wilt laten. Dit wordt in maatlijneigenschappen van overzichttekeningen Zoekstap genoemd. Afstand d min. is de minimumafstand van de maatlijn tot het onderdeel. Dit wordt in maatlijneigenschappen van overzichttekeningen Minimale afstand genoemd.
