Tekeningen reviseren

Het reviseren van tekeningen betekent dat u gegevens over de revisiewijzigingen aan de tekening koppelt. Tekla Structures geeft deze gegevens naast het revisienummer of -label weer. U kunt een revisietabel met het revisienummer en de datum toevoegen in tekeningen. Het revisienummer of -label wordt weergegeven in de Documentmanager en de revisie-informatie kan worden opgenomen in lijsten. U kunt revisielabels ook handmatig toevoegen in een geopende tekening.

Tip:

Een voorbeeld van de lijst met revisiegegevens is drawing_issue_rev.xsr dat de meest recente revisiedatums van tekeningen weergeeft.

Raadpleeg Revisielabels in tekeningen toevoegen voor meer informatie over het toevoegen van revisielabels.

U kunt beginnen met reviseren in de Documentmanager.

Tekeningrevisies maken

U kunt revisies maken om de wijzigingen in de tekening te volgen met het commando Revisie in de Documentmanager.

Selecteer in de Documentmanager de te reviseren tekeningen.
Klik op Revisie.

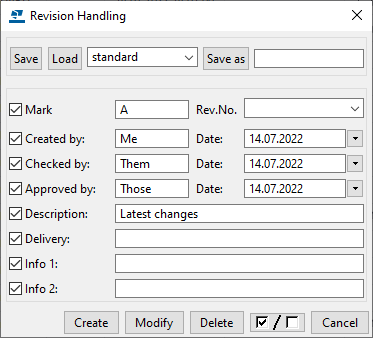

Het dialoogvenster Revisiebewerking wordt weergegeven.
Voer een label in het vak Label in.

Labels kunnen numeriek of alfabetisch zijn, zoals 1, 2, 3… of A, B, C…
Vul de Gemaakt door-gegevens in en selecteer de aanmaakdatum uit de kalender die wordt weergegeven wanneer u op de pijl omlaag naast de optie Datum klikt.
Als u informatie moet verstrekken over wie de tekening heeft gecontroleerd en goedgekeurd, voert u de gegevens in de corresponderende vakjes of velden in en selecteert u de gewenste datums.
Voer een revisiebeschrijving in het vak Beschrijving in.
Voer leveringsgegevens in het vak Levering in.
Voer extra gegevens in de vakken Info 1 en Info 2 in.
Klik op Maak.

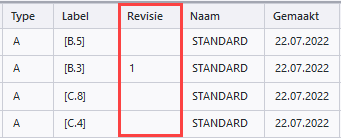

Het revisienummer of -label wordt nu in de Documentmanager weergegeven. Als u de tekening opent, kunt u de revisiegegevens in de revisietemplate zien als de tekening er een bevat.

Tip:

Elke tekening heeft zijn eigen unieke revisienummer, maar meerdere tekeningen kunnen hetzelfde revisielabel, dezelfde datum en ander gegevens delen. Als u dezelfde revisiegegevens tegelijkertijd aan meerdere tekeningen wilt toekennen, selecteert u meerdere tekeningen in de Documentmanager en klikt u vervolgens op de knop Revisie.

Voor het weergeven van het revisielabel in plaats van het revisienummer in de Documentmanager, stelt u de variabele XS_SHOW_REVISION_MARK_ON_DRAWING_LIST in op TRUE.

Tekeningrevisies wijzigen

U kunt revisiegegevens in een bestaande revisie wijzigen.

Open de Documentmanager en selecteer een gereviseerde tekening.
Klik op Revisie.
Selecteer in het dialoogvenster Revisiebewerking het nummer van de revisie die u in de lijst Rev.nr. wilt wijzigen.
Wijzig de revisiegegevens zoals u wenst.
Klik op Wijzigen.
Sluit het dialoogvenster Revisiebewerking.

Tekeningrevisies verwijderen

U kunt onnodige tekeningrevisies verwijderen.

Open de Documentmanager en selecteer een gereviseerde tekening.
Klik op Revisie.
Selecteer in het dialoogvenster Revisiebewerking het revisienummer in de lijst naast het vak Label.
Klik op Verwijderen.

Als u een revisie verwijdert, dan past Tekla Structures automatisch de resterende revisienummers voor die tekening aan. De revisielabels blijven de wijziging.

Attributen die in tekeningrevisies worden gebruikt

Attributen van tekeningrevisie kunnen in tekeningtemplates en lijsttemplates worden opgenomen.

Alle revisieattributen en de corresponderende opties in het Revisiebewerking dialoogvenster worden hieronder weergegeven.

Als de revisietabel in de tekening leeg is, moet u mogelijk de template in de Template Editor openen en controleren of de regel REVISIE als een subregel van de rij TEKENING is gedefinieerd. Meer informatie hierover vindt u in Revisies worden niet weergegeven in tekeningtemplate.


Attribuut voor revisiebewerking	Optie in het dialoogvenster Revisiebewerking
MARK	De revisiemarkering in het Label vak.
NUMBER	Het revisienummer in Rev.nr.
CREATED_BY	De Gemaakt door gegevens van de revisie.
DATE_CREATE	Datum naast Gemaakt door.
CHECKED_BY	De gegevens in Gecontroleerd door van de revisie.
DATE_CHECKED	Datum naast Gecontroleerd door.
APPROVED_BY	De gegevens in Goedgekeurd door van de revisie.
DELIVERY	De gegevens in Levering van de revisie.
DESCRIPTION	De revisie Beschrijving.
DATE_APPROVED	Datum naast Goedgekeurd door.
INFO1	De tekst in Info 1 van de revisie.
INFO2	De tekst in Info 2 van de revisie.
LAST	Het revisienummer van de nieuwste revisie in Rev.nr..
LAST_CREATED_BY	De Gemaakt door gegevens van de nieuwste revisie.
LAST_CHECKED_BY	De Gecontroleerd door gegevens van de nieuwste revisie.
LAST_DATE_CHECKED	De Datum van Gecontroleerd door in de meest recente revisie.
LAST_DATE_APPROVED	De goedkeuring Datum van de nieuwste revisie.
LAST_DELIVERY	De gegevens in Levering van de meest recente revisie.
LAST_MARK	De revisiemarkering van de nieuwste revisie in het Label vak.
LAST_DESCRIPTION	De Beschrijving van de meest recente revisie.
LAST_DATE_CREATE	De Gemaakt door datum van de nieuwste revisie.
LAST_APPROVED_BY	De Goedgekeurd door informatie over de meest recente levering.
LAST_INFO1	De Info 1 tekst van de nieuwste revisie.
LAST_INFO2	De Info 2 tekst van de nieuwste revisie.
