Een tekeningaanzicht voor een wapeningsnet maken

U kunt tekeningaanzichten maken die elk één wapeningsnet bevatten met behulp van de macro Venster voor wapeningsnetten maken. Het netaanzicht toont de totale afmetingen van de netlengte en -breedte en de maatlijnen van de staven in horizontale en verticale richting. De staafafmetingen worden ook weergegeven.

U kunt netaanzichten maken van alle aanzichttypen in betontekeningen en overzichttekeningen.

Open een tekening die netten bevat.
Selecteer de netten.

Als u aanzichten voor alle netten in de tekening wilt maken, hoeft u deze niet apart te selecteren.

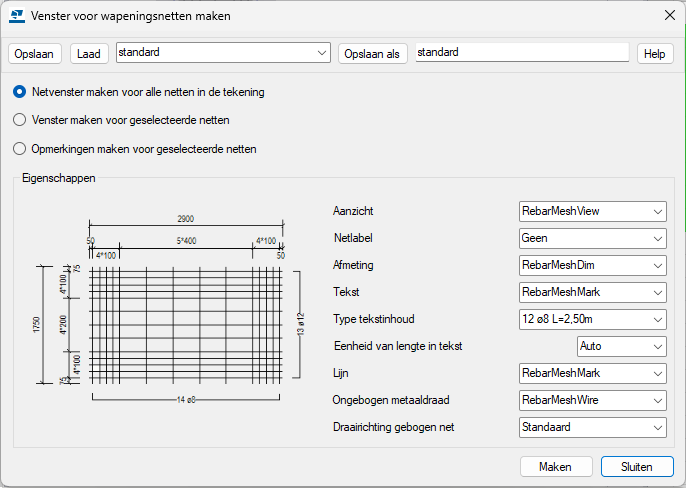

Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
Klik op de pijl naast Applicaties om de lijst met applicaties te openen.
Dubbelklik op Venster voor wapeningsnetten maken.
U hebt de volgende mogelijkheden om netvensters te maken:
- Als u een netvenster voor elk apart net in de huidige tekening wilt maken, selecteert u Netvenster maken voor alle netten in de tekening.
- Als u alleen voor de geselecteerde netten een venster wilt maken, selecteert Venster maken voor geselecteerde netten. Hier moet u de netten selecteren voordat u de macro uitvoert.
- Als u het net al hebt gemaakt en alleen maatlijnen en diameters in de vensters wilt toevoegen, selecteert u Opmerkingen maken voor geselecteerde netten. Hier moet u de netten selecteren voordat u de macro uitvoert.
Selecteer de eigenschapsbestanden voor het aanzicht, de afmeting, de tekst, de lijn en de ongebogen metaaldraad die u in het nieuwe aanzicht van een net wilt gebruiken.
Selecteer of u een netlabel in de linkerbovenhoek van het venster wilt toevoegen.
De opties zijn Geen en Netpositie. De netpositie bestaat uit het netpositienummer (ASSEMBLY. SERIAL_NUMBER) en de merknaam (ASSEMBLY.NAME).
Selecteer het type annotatie van de draad in Type tekstinhoud.

De opties zijn en .
Selecteer de eenheid van de draadlengte in Eenheid van lengte in tekst.

Wanneer u Auto selecteert, gebruikt de tekst inches met de huidige eenheden en anders gebruikt de tekst m.
Definieer de gewenste rotatie voor de gebogen netten in Gebogen netrotatie. De opties zijn Standaard, 90, 180 en 270. Als u Standaard selecteert, worden netten altijd zo georiënteerd dat de gebogen wapeningsstaven zich bevinden op de horizontale as.
Klik op Maken.

In Tekla Structures worden de aanzichten gemaakt of bijgewerkt op basis van uw selecties en de eigenschapsbestanden. De naam van het netaanzicht komt van het templateattribuut CATALOG_NAME.

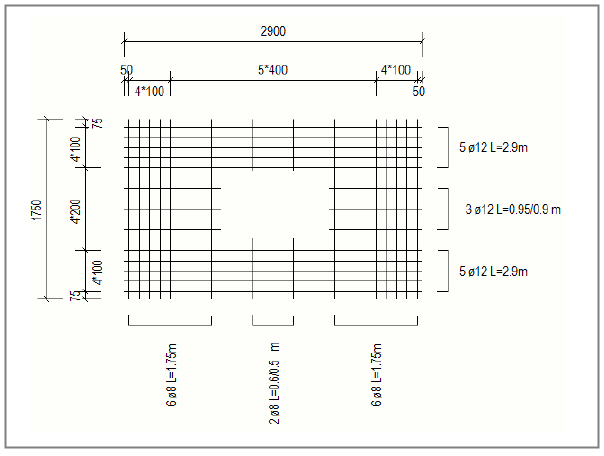

Hieronder ziet u een voorbeeld van een netaanzicht.

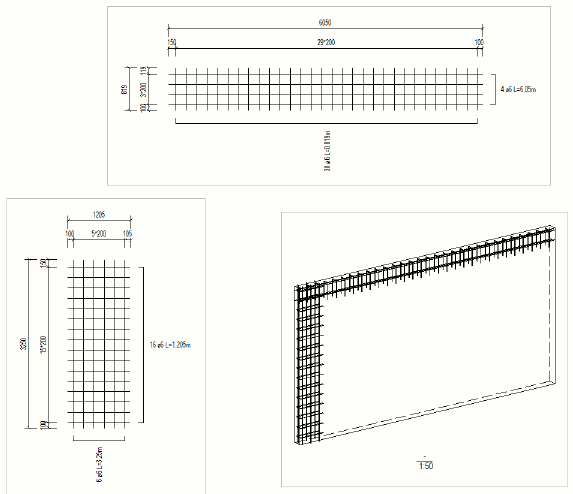

De onderstaande tekening bevat een 3D-aanzicht van een wand met twee gebogen netten en een afzonderlijk, niet-gebogen netaanzicht van beide netten.

Venster voor wapeningsnetten maken uitvoeren vanaf de commandoregel

U kunt Venster voor wapeningsnetten maken ook programmatisch uitvoeren, bijvoorbeeld op een commandoregel of vanuit een extensie.

Naam van commando: RebarMeshViewCreator

Het RebarMeshViewCreator.exe bevindt zich in de volgende map: ..\<version>\bin\applications\Tekla\drawings\RebarMeshViewCreator

Parameters:

-create <mode>: Stelt de maakmodus in. Toegestane waarden 0 - 2; waarbij 0 = Netvensters maken voor alle netten, 1 = Netvensters maken voor geselecteerde netten, 2 = Opmerkingen maken voor geselecteerde netten

-standard <absolute file path>: Laadt het opgegeven standaardbestand.

-attributes <attribute list>: Hiermee worden de opgegeven attribuutwaarden ingesteld. De notatie is <attribute_name>=<value>, de waarden worden gescheiden door een puntkomma (;).

Voorbeeld:

RebarMeshViewCreator -create 0 -standard "D:\path to\myStandardFile.xml" -attributes LengthUnit=0;LineAttributes=RebarMeshMark
