Vergrote afbeeldingen toevoegen in staaflabels

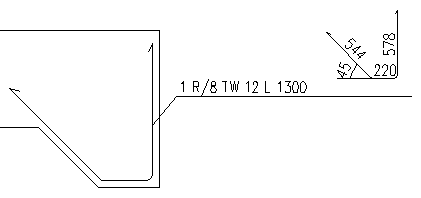

U kunt een vergrote afbeelding voor een wapeningsstaaf in het staaflabel toevoegen om de vorm en afmetingen van de staaf in de tekening te illustreren.

Er kunnen vergrote afbeeldingen worden toegevoegd in automatisch en handmatig gemaakte staaflabels.

Opmerking:

Een vergrote afbeelding is alleen bedoeld voor gevallen waarin een taps toelopende groep staven bevat met hetzelfde aantal poten. Als u een taps toelopende groep hebt met staven met een ander aantal poten, splitst u de groep op in kleinere groepen met eigenschapaanpasser.

Tip:

Als u de lengte van de aanhaallijn, de kleur, het lijntype of de weergave van een vergrote afbeelding wilt wijzigen, opent u het bestand rebar_config.inp dat zich in de systeemmap bevindt die door de variabele XS_SYSTEM is gedefinieerd en bewerkt u de volgende regels: PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype en PulloutRepresentation.

Vergrote afbeeldingen in automatische staaflabels toevoegen

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen en selecteer het tekeningtype.
Laad tekeningeigenschappen die zo dicht mogelijk aansluiten aan degene die u nodig hebt.
Betontekeningen: Klik in de optiestructuur aan de linkerzijde op Maken aanzicht, selecteer het aanzicht en de eigenschappen die u wilt wijzigen en klik op Aanzichteigenschappen.
Klik in de optiestructuur op Wapeningslabel.
Als u een vergrote afbeelding in het staaflabel wilt toevoegen, dubbelklikt u op het element Vergroot afbeelding in de lijst Beschikbare elementen.

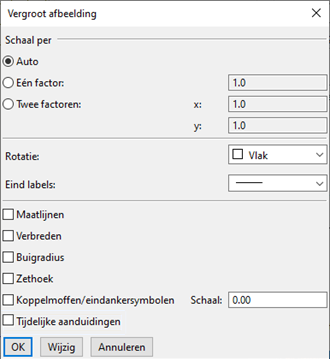

Definieer in het dialoogvenster Vergroot afbeelding de instellingen voor vergrote afbeeldingen.

Raadpleeg de sectie "Instellingen voor vergrote afbeeldingen" hieronder voor meer informatie over de instellingen.
Klik op OK.
Sla de labeleigenschappen met een unieke naam voor toekomstig gebruik op.
Betontekeningen: Klik op Opslaan om de wijzigingen in aanzichteigenschappen op te slaan en Sluiten om naar tekeningeigenschappen terug te gaan.

Overzichttekeningen: Klik op OK.
Klik op Opslaan om de tekeningeigenschappen op te slaan, klik vervolgens op OK en maak de tekening.

Handmatig vergrote afbeeldingen toevoegen in staaflabels

Dubbelklik op een staaflabel in een geopende tekening met wapenings- en staaflabels.
De eigenschappen van het staaflabel worden weergegeven in het eigenschappenvenster.
Klik in het voorbeeld van de label editor op een locatie waar u de vergrote afbeelding wilt toevoegen.
Klik op de knop Nieuw element in de editor en selecteer Vergroot afbeelding om een element van een vergrote afbeelding toe te voegen in het label.

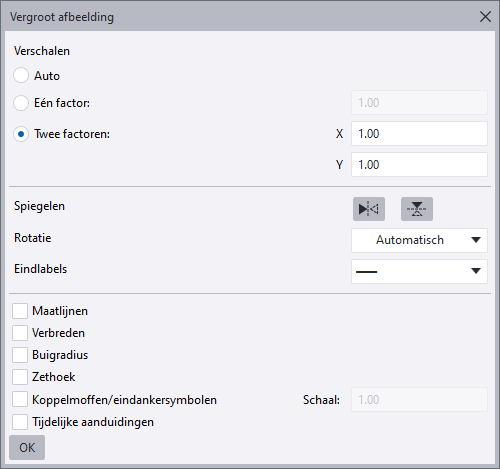

Definieer in het dialoogvenster Vergroot afbeelding de instellingen voor vergrote afbeeldingen.
Raadpleeg "Instellingen voor vergrote afbeelding" hieronder voor meer informatie over de instellingen voor vergrote afbeeldingen.
Klik op OK.
Klik in het eigenschappenvenster op Wijzigen om de wijzigingen aan het staaflabel toe te passen.

Tekla Structures voegt de vergrote afbeelding toe aan het label.

Instellingen voor vergrote afbeelding


Instelling	Beschrijving
Schaal per	Selecteer de verschalingsoptie: Auto verschaalt de vergrote afbeelding automatisch. Eén factor en Twee factoren verschalen de vergrote afbeelding volgens de waarden die u invoert. De schaal van de vergrote afbeelding is relatief ten opzichte van de schaal van het tekeningaanzicht. Als de schaal van het tekeningaanzicht bijvoorbeeld 1/10 en de schaal voor de vergrote afbeelding 2 is, is de werkelijke schaal van de vergrote afbeelding in het tekeningaanzicht 1/5.
Spiegelen	Spiegel vergrote afbeeldingen horizontaal of verticaal. Als u wilt spiegelen, klikt u op de spiegelknop: Spiegelen is alleen beschikbaar in eigenschappen op objectniveau, in de modi Eén factor en Twee factoren.
Rotatie	Selecteer in de rotatie van de vergrote afbeelding: Automatisch, Vlak of 3D. Als de vergrote afbeelding 3D is en u Automatisch, Tekla Structures selecteert, wordt de vergrote afbeelding automatisch in 3D weergegeven.
Eind labels	Selecteer de gewenste vorm van staafuiteinden in de vergrote afbeeldingen.
Maatlijnen	Selecteer Maatlijnen om in de vergrote afbeelding staafmaatlijnen weer te geven.
Verbreden	Selecteer Verbreden om de haken van wapeningsstaven duidelijker in de vergrote afbeelding weer te geven.
Buigradius	Selecteer Buigradius om de buigradius in de vorm van een diameter van de buigrol weer te geven.
Zethoek	Selecteer Zethoek om zethoeken voor staven in de vergrote afbeelding weer te geven.
Koppelmof-/eindankersymbolen	Selecteer Symbolen van de koppelmof/het eindanker om grafische symbolen weer te geven die de staafkoppelmoffen en eindankers in vergrote afbeeldingen vertegenwoordigen.
Tijdelijke aanduidingen	Selecteer Tijdelijke aanduidingen om tijdelijke aanduidingen in plaats van maatlijnen in vergrote afbeeldingen weer te geven. In het dialoogvenster Vergroot afbeelding van staaflabeleigenschappen op objectniveau is de optie tijdelijke aanduidingen alleen beschikbaar als de variabele XS_ENABLE_PULLOUT_PLACEHOLDERS is ingesteld op `TRUE`. In het dialoogvenster Vergroot afbeelding in de eigenschappen van het staaflabel op aanzichtniveau is deze optie altijd beschikbaar.

Voorbeelden

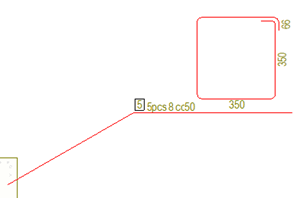

Een vergrote 3D-afbeelding die de buigradius weergeeft:

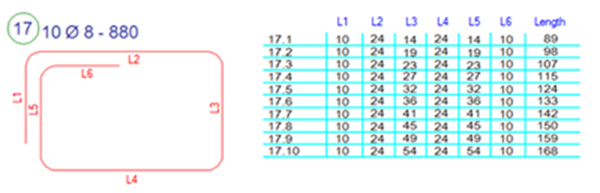

Tijdelijke aanduidingen weergegeven in plaats van maatlijnen:
