U kunt een koppeling invoegen in een tekstbestand in een kader in een tekening. Maak eerst een .txt- of .rtf-bestand en voeg er vervolgens een koppeling aan toe in een tekening in Tekla Structures. Tekla Structures voegt de tekst toe met enkele basis opmaakinstellingen die u in het bestand zelf kunt instellen en de teksteigenschappen in het eigenschappenvenster.

1. Maak het tekstbestand.

   U kunt een basisopmaak zoals vet, cursief, onderstrepen, doorhalen, subscript en superscript aan het bestand toevoegen, inspringen en tabs gebruiken en een bepaald lettertype instellen. U kunt opsommingen met afbreekstreepjes en opsommingstekens, en genummerde lijsten toevoegen en de lijsten nesten. Eenvoudige de tabellen worden ook ondersteund.

   Als u de link naar de tekst toevoegt, dan bewaart Tekla Structures de opmaakinstellingen.

   De tekstkoppelingen ondersteunen geen hyperlinks of afbeeldingen.

   Tekla Structures-kleuren worden altijd juist weergegeven. Als u in het .rtf-bestand een kleur gebruikt die niet in Tekla Structures wordt ondersteund, dan wordt de dichtstbijzijnde Tekla Structures-kleur gebruikt.

2. Open de tekening waarin u het tekstbestand wilt toevoegen.
3. Klik op het tabblad Opmerkingen op Tekstbestand.
   U kunt ook Tekstbestand selecteren van de objectenlijst van het eigenschappenvenster.
4. Blader in Bestandsnaam naar het tekstbestand.
5. Stel de gewenste kleur, het type en de hoogte van het lettertype in.
   Deze eigenschappen kunnen alleen voor .txt bestanden worden gedefinieerd. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
6. De gewenste schaal definiëren.

   De schaal kan alleen worden gedefinieerd voor .rtf-bestanden.

   De Schaal geeft aan hoeveel de .rtf-inhoud moet worden verschaald. Als u 1 als schaal definieert, houden de letters dezelfde grootte als de letters in het oorspronkelijke .rtf-bestand.

7. Verschalen definiëren:
   • Geen verschaling: Tekla Structures past de objectgrootte aan om in het kader te passen. De tekst wordt afgebroken wanneer u de grootte van het kader wijzigt door de handles te verslepen. De minimumbreedte van het vak wordt gedefinieerd door het langste woord.
   • Passend verschalen : Tekla Structures voegt het object in de oorspronkelijke grootte in. Wanneer u in dit geval de tekstframegrootte wijzigt door van de handles te verslepen, loopt de tekst niet terug en verschaalt het lettertype automatisch.
8. Stel het type en de kleur van de kaderlijn in.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
9. Wijs een positie aan voor de linkerbovenhoek van het tekstkader.

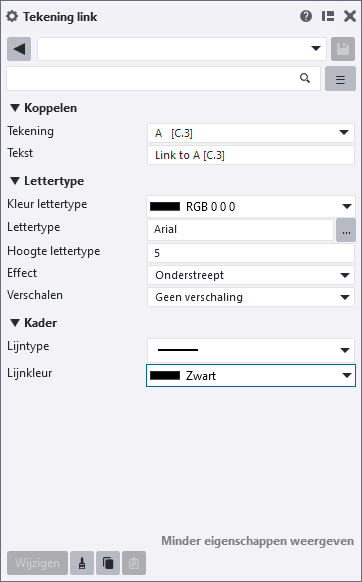

U kunt in een kader in een tekening een koppeling naar een andere tekening invoegen. Tekla Structures voegt de link naar de tekening toe in de tekening linkeigenschappen.

1. Open een tekening waarin u de link wilt toevoegen.
2. Klik op het tabblad Tekening op Koppelen > Naar een andere tekening.
   U kunt ook Tekening link selecteren van de objectenlijst van het eigenschappenvenster.



3. In de lijst Tekening selecteert u de tekening waarnaar u een link wilt maken.

   De tekeningen in de lijst zijn die van het huidige model.

4. Als u de tekst voor de link wilt weergeven in plaats van de naam van de tekening, voert u de tekst Tekst in het vak in.
5. Wijzig de kleur, het type, de hoogte en het effect van het lettertype.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
6. Geef aan of u de koppeling wilt verschalen. Als u Geen verschaling selecteert, dan voegt Tekla Structures de link in de oorspronkelijke grootte in.

   Als u Passend verschalen selecteert, dan past Tekla Structures de objectgrootte aan het kader aan.

7. Wijzig het type en de kleur van de kaderlijn.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
8. Selecteer twee punten om het kader te definiëren en de koppeling toe te voegen.

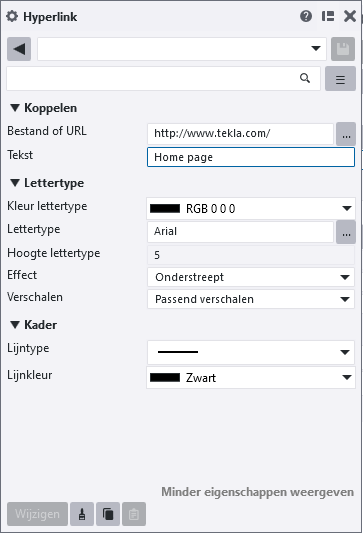

U kunt hyperlinks toevoegen aan internetadressen (URL´s) of bestanden in een kader in een tekening met de hyperlink eigenschappen.

1. Open een tekening waaraan u een hyperlink wilt toevoegen.
2. Klik op het tabblad Tekening op Koppelen > Hyperlink.
   U kunt ook Hyperlink selecteren van de objectenlijst van het eigenschappenvenster.



3. Definieer een internetadres of een pad naar een HTML-bestand in het vak Bestand of URL.

   Klik op Bladeren... om naar het HTML-bestand te bladeren.

4. Als u de tekst voor de hyperlink wilt weergeven in plaats van de hyperlink zelf, voert u de tekst in het Tekst vak in.
5. Wijzig het lettertype, de kleur, de hoogte en het effect van het lettertype van de tekst.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
6. Wijzig het type en de kleur van de kaderlijn.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
7. Geef aan of u de koppeling wilt verschalen.

   Als u Geen verschaling selecteert, dan hoeft u alleen de linkerbovenhoek van het kader aan te wijzen wanneer u de koppeling invoegt. Tekla Structures voegt de link in de oorspronkelijke grootte in. Als u Passend verschalen selecteert, dan moet u twee punten aanwijzen om het kader te definiëren. Tekla Structures past de grootte van de link aan het kader aan.

8. Wijs afhankelijk van uw selectie van Verschalen één of twee punten aan in de tekening.

U kunt een DWG- of DXF-bestand als een link invoegen in een kader in een tekening. Tekla Structures voegt de DWG- of DXF-bestandslink toe met behulp van de DWG-/DXF-eigenschappen. Als u het originele bestand wijzigt, dan wijzigt Tekla Structures ook alle gelinkte gevallen van DWG-/DXF-bestanden in tekeningen.

1. Open de tekening waarin u een link naar een DWG-/DXF-bestand wilt invoegen.
2. Klik op het tabblad Tekening op DWG/DXF.
   U kunt ook DWG/DXF selecteren van de objectenlijst van het tekeningeigenschappenvenster.
3. Blader in Bestandsnaam naar het DWG- of DXF-bestand dat u wilt gebruiken.
4. Stel de verschalingsopties in:
   • Verschalen:

     • X: wanneer u deze instelling gebruikt, moet u de linkerbovenhoek van het kader aanwijzen om het bestand in te voegen. U kunt de tekeningschaal alleen in de X-richting instellen.

     • XY: wanneer u deze instelling gebruikt, moet u de linkerbovenhoek van het kader aanwijzen om het bestand in te voegen. U kunt de tekeningschaal in de X- en Y-richting instellen.

     • Passend verschalen: Als u deze instelling gebruikt, dan moet u de hoeken linksboven en rechtsonder van het kader aanwijzen om de grootte van het kader in te stellen en het te maken. Tekla Structures verschaalt het bestand om in het kader te passen.

     • Best passend: Als u deze instelling gebruikt, dan moet u de hoeken linksboven en rechtsonder van het kader aanwijzen om de grootte van het kader in te stellen en deze te maken. Tekla Structures past de schaal van het bestand aan om deze te laten passen waarbij de oorspronkelijk verhouding hiervan wordt behouden.

   • Verschaling in X-richting:

     • Verschaalt het bestand in de X-richting. Voer een coëfficiënt in voor de schaal, bijvoorbeeld 1,0 voor 100%, 1,5 voor 150% enz. Het type voor Verschalen moet worden ingesteld op X of XY.

   • Verschaling in Y-richting:

     • Verschaalt het bestand in de Y-richting. Voer een coëfficiënt in voor de schaal, bijvoorbeeld 1,0 voor 100%, 1,5 voor 150% enz. Het type voor Verschalen moet worden ingesteld op XY.

5. Selecteer het type en de kleur van de lijn voor het kader.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
6. Selecteer één of twee punten in de tekening om het kader te plaatsen waar het gekoppelde bestand wordt toegevoegd.

U kunt een afbeelding in een kader invoegen in een tekening. Tekla Structures voegt de afbeeldingkoppeling toe via de eigenschappen die zijn gedefinieerd in het dialoogvenster Afbeeldingeigenschappen. Wanneer u het originele bestand wijzigt, dan wijzigt Tekla Structures ook alle gelinkte gevallen in tekeningen.

1. Open de tekening waarin u een koppeling naar een afbeelding wilt invoegen.
2. Klik op het tabblad Tekening op Afbeelding .
   U kunt ook Afbeelding selecteren van de objectenlijst van het eigenschappenvenster.
3. Blader in Bestandsnaam naar het afbeeldingsbestand dat u wilt gebruiken.
4. Selecteer de verschalingsopties:

   • Verschalen:

     • Geen verschaling
     • X: wanneer u deze instelling gebruikt, moet u de linkerbovenhoek van het kader aanwijzen om de afbeelding in te voegen. U kunt de tekeningschaal alleen in de X-richting instellen.
     • XY: wanneer u deze instelling gebruikt, moet u de linkerbovenhoek van het kader aanwijzen om de afbeelding in te voegen. U kunt de schaal in de X- en Y-richting instellen.
     • Passend verschalen: Als u deze instelling gebruikt, dan moet u de hoeken linksboven en rechtsonder van het kader aanwijzen om de grootte van het kader in te stellen en dit te maken. Tekla Structures verschaalt de afbeelding om in het kader te passen.
     • Best passend: Als u deze instelling gebruikt, moet u de hoeken linksboven en rechtsonder van het kader aanwijzen om de grootte van het kader in te stellen en dit te maken. Tekla Structures past de schaal van de afbeelding aan om deze te laten passen waarbij zijn oorspronkelijk verhouding wordt behouden.

   • Verschaling in X-richting

     Verschaalt het bestand in de X-richting. Voer een coëfficiënt in voor de schaal, bijvoorbeeld 1,0 voor 100%, 1,5 voor 150% enz. Het verschalingstype moet zijn ingesteld op X of XY.

   • Verschaling in Y-richting

     Verschaalt het bestand in de Y-richting. Voer een coëfficiënt in voor de schaal, bijvoorbeeld 1,0 voor 100%, 1,5 voor 150% enz. Het verschalingstype moet zijn ingesteld op XY.

5. Selecteer het type en de kleur van de kaderlijn van de koppeling.
   U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
6. Wijs de punten in de tekening aan om het afbeeldingskader te plaatsen.

   Tekla Structures voegt een link toe aan het afbeeldingsbestand binnen een aanpasbaar kader in de tekening.
