Steunhoekstaal (1048)

Met Steunhoekstaal (1048) wordt een hoeksteun op een kolom gemaakt. U kunt de console vervolgens gebruiken om een ligger met de kolom te verbinden. De liggers en kolommen kunnen worden geroteerd en afgeschuind.

Gemaakte objecten

Hoeksteun
Schotjes
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Hoeksteun met een schotje. Aan het hoofdonderdeel en door de console gebout.
	Hoeksteunen met schotjes. Aan het hoofdonderdeel gebout en op een bepaalde afstand van elkaar gemaakt.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom).
Wijs een positie aan.

Het detail wordt automatisch gemaakt wanneer u de positie aanwijst.

Onderdeelidentificatiecode


	Beschrijving
1	Hoeksteun

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de maatlijnen te definiëren.

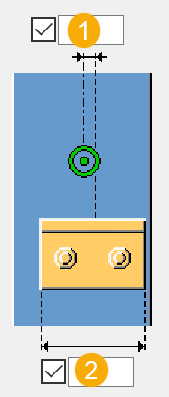

Dimensions


	Beschrijving
1	Horizontale offset van de console vanaf de kolom
2	Lengte van de steun


	Beschrijving
1	Verticale offset van de console vanaf de kolom
2	Console-offset vanaf het hoofdonderdeel

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving	Standaard
Schotjes	Dikte, breedte en hoogte van de schotjes	De standaardwaarden voor de hoogte en breedte zijn gebaseerd op de maatlijnen van het steunprofiel. De standaarddikte van de schotje is`¼”` of `6 mm` afhankelijk of de metrische of Engelse eenheden in het model worden gebruikt.
Steunprofiel	Selecteer het profiel in de profielendatabase.	Het standaard consoleprofiel voor rechte liggers is een `6”x 4”x ½”`-hoek.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Op het tabblad Parameters kunt u de kant waarop de console wordt aangebracht, de positie en oriëntatie van de console, en de positie, vorm en afwerking van het schotje definiëren.

Steunzijden


Optie	Beschrijving
Steunzijde	Definieer aan welke zijde van de kolom de console wordt gemaakt. De zijden worden tegen de klok in genummerd. Het verbindingssymbool wijst hierbij naar zijde 1. Als u consoles wilt maken aan de zijden 1, 2 en 4 van de kolom, voert u "1 2 4" in het vak in. De console wordt standaard aan zijde 1 gemaakt.

Posities van schotjes


Optie	Beschrijving
	Standaard Schotje is niet op de steun geplaatst. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Schotje is niet op de steun geplaatst.
	Schotje wordt aan de rechterzijde geplaatst.
	Schotje wordt in het midden geplaatst.
	Schotje wordt aan de linkerzijde geplaatst.

Vorm van schotje


Optie	Beschrijving
	Standaard Rechthoekig schotje Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Rechthoekig schotje
	Driehoekig schotje

Schotje-offsets


	Beschrijving
1	Offset van de eindschotjes vanaf de zijden van de console.
2	Offset van het middelste schotje vanaf de hartlijn van de console

Maatlijnen van de afwerking van de schotjes


	Beschrijving
1	Horizontale afmeting van de afwerking
2	Verticale afmeting van de afwerking

Type afwerking


Optie	Beschrijving
	Standaard Lijnvormige afwerking Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Lijnvormige afwerking
	Bolle afwerking
	Holle afwerking

Console-oriëntatie

Definieer de richting van de console. Als de steun bijvoorbeeld een ongelijkbenige hoek is, plaatst de standaardoptie voor niet-verticale schuine liggers het langste been van de hoek parallel aan de ligger en het kortste been parallel aan de kolom.


Optie	Beschrijving
	Standaard Standard console, niet geroteerd Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Standard console, niet geroteerd
	De steun wordt geroteerd.

Steun aan kolom


Optie	Beschrijving
	Standaard Console is aan de kolom gelast. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Console is aan de kolom gelast.
	De console is gebout aan de kolom.

Seat position



	Standaard De console wordt gemaakt aan de onderkant van het punt. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	De console wordt gemaakt aan de onderkant van het punt.
	De console wordt gemaakt aan de bovenkant van het punt.
	De console wordt aan de boven- en aan de onderzijde van het punt gemaakt.

Tabblad Bouten

Gebruik tabblad Bouten om de maatlijnen van boutgroepen en de bouteigenschappen te definiëren.

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de verticale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
5	Maatlijn voor de horizontale positie van de boutgroep.
6	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
7	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten. Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links. Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten. Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
