Dubbel profiel verbindingsplaat (1046)

Met het detail Dubbel profiel verbindingsplaat (1046) wordt een plaat gemaakt tussen de onderdelen van het dubbele profiel. De plaat wordt gelast en met bouten bevestigd aan de onderdelen van het profiel.

Gemaakte objecten

Plaat
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Vulplaat tussen dubbele profielen. Gelast of gebout

Voordat u begint

Maak een dubbel profiel.

Volgorde van selectie

Selecteer een onderdeel (een dubbel profiel).
Wijs een positie aan.

De verbinding wordt automatisch gemaakt.

Onderdeelidentificatiecode


	Beschrijving
1	Plaat

Tabblad Afbeelding

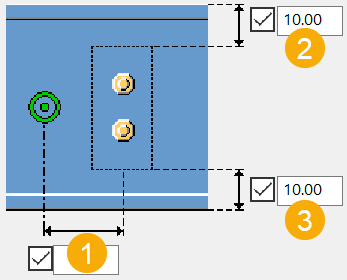

Definieer de positie van de plaat op het tabblad afbeelding .

Dimensions


	Beschrijving
1	De afstand vanaf het aangewezen punt.
2	Afstand van de bovenrand van het bovenste onderdeel tot de bovenrand van de plaat.
3	Afstand van de onderrand van het onderste onderdeel tot de onderrand van de plaat.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de plaateigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Plaat	Dikte, breedte en hoogte van de plaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Bouten

Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.

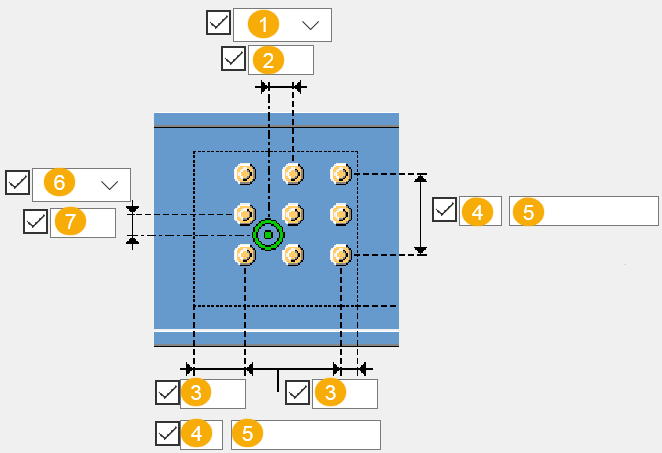

Maatlijnen van de boutgroep


	Beschrijving
1	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten. Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links. Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten. Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.
2	Maatlijn voor de horizontale positie van de boutgroep.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
7	Maatlijn voor de verticale positie van de boutgroep.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
