Gaten in profiel (1029)

Met Gaten in profiel (1029) worden gaten of sleeves van profielen gemaakt door liggers of kolommen. U kunt de diameter van het gat of de sleeve aanpassen. Als het gat voldoende groot is, kunt u schotjes aan het lijf toevoegen om het onderdeel te versterken. Schotjes kunnen zich aan de voorzijde, achterzijde of aan beide zijden van het lijf bevinden. Een opening tussen de sleeve en het lijf kan worden gemaakt ten behoeve van fittingen of lassen. Zo nodig kan ook een opening worden gemaakt tussen de rand van het binnenste gat in het lijf en de binnenrand van het schotje.

Gemaakte objecten

Kanaalgat
Koppelstuk
Schotje (optioneel)
Lassen

Gebruiken voor


Situatie	Beschrijving

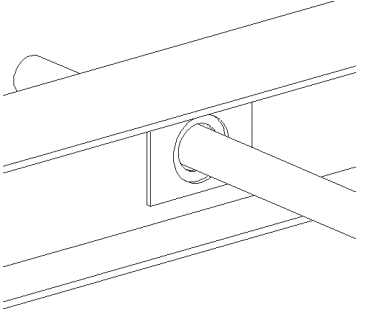

	Kanaalgat in een ligger.

Volgorde van selectie

Selecteer het onderdeel (ligger of kolom) waar het kanaal doorheen gaat.
Wijs een positie aan voor het kanaalgat.

Het kanaalgat wordt automatisch gemaakt wanneer u de positie aanwijst.

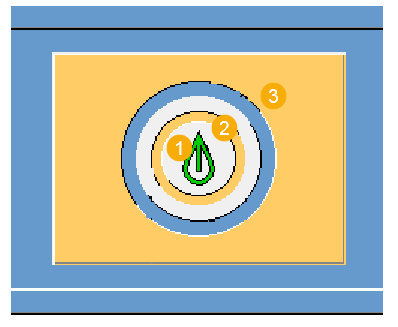

Onderdeelidentificatiecode


	Beschrijving
1	Kanaalgat
2	Koppelstuk
3	Schotje

Tabblad Afbeelding

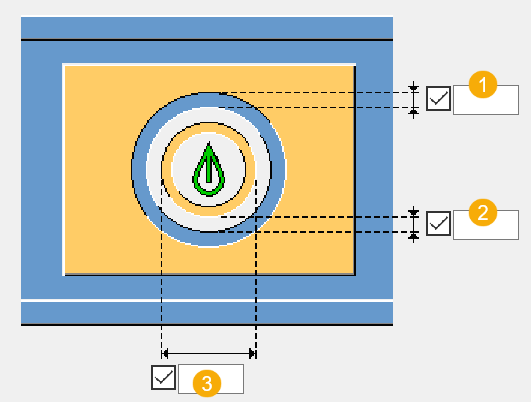

Op het tabblad Afbeelding kunt u de afmetingen van het kanaalgat definiëren. U kunt ook de lengte en de positie van een eventueel koppelstuk definiëren.

Dimensions


	Beschrijving	Standaard
1	Afstand van de rand van het binnenlijfgat tot de binnenrand van het schotje. Is alleen van toepassing als er een schotje aanwezig is.	20
2	Grootte van de tussenruimte tussen het koppelstuk en het lijf.	0
3	Diameter van het gat dat in het lijf moet worden gesneden. Is alleen van toepassing als er geen koppelstuk is.	0,25*liggerhoogte

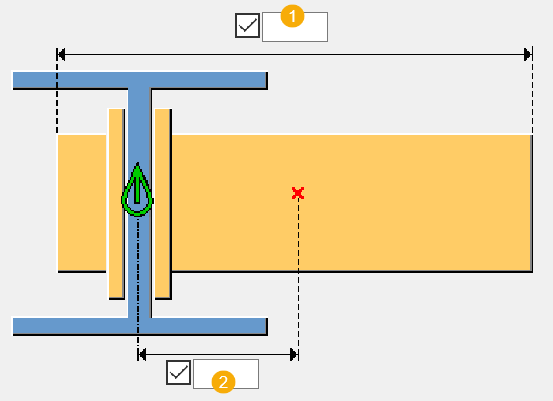

	Beschrijving	Standaard
1	De lengte van het koppelstuk.	2* liggerbreedte
2	De offset van het koppelstuk loodrecht op de ligger.	0

Tabblad Onderdelen

Op het tabblad Onderdelen kunt u de eigenschappen van het schotje en het koppelstuk definiëren.

Onderdelen


Optie	Beschrijving
Schotje	Dikte, breedte en hoogte van het schotje.
Koppelstuk	Selecteer het koppelstukprofiel uit de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

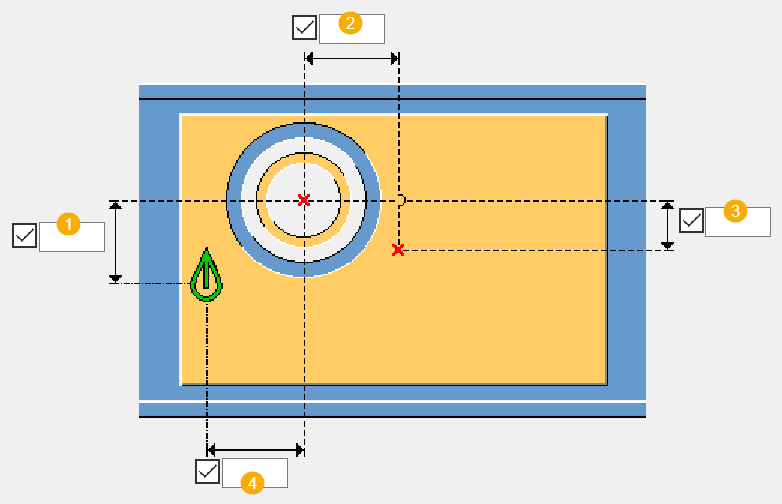

Op het tabblad Parameters definieert u de eigenschappen van het gat en de koppelmof en de positie van het schotje.


	Beschrijving
1	Verticale afstand tussen het middelpunt van het gat en de oorsprong van het detail.
2	Horizontale afstand tussen het hart van het gat en het midden van het schotje.
3	Verticale afstand tussen het middelpunt van het gat en het midden van het schotje.
4	Horizontale afstand tussen het middelpunt van het gat en de oorsprong van het detail.

Koppelstuk


Optie	Beschrijving
	Standaard Alleen het kanaalgat wordt gemaakt. AutoDefaults kan deze optie wijzigen.
	Alleen het kanaalgat wordt gemaakt.
	Het kanaalgat en het koppelstuk worden gemaakt.

Positie van schotje


Optie	Beschrijving
	Standaard Geen schotje AutoDefaults kan deze optie wijzigen.
	Geen schotje
	Schotje aan de voorzijde van het lijf
	Schotje aan de achterzijde van het lijf
	Schotje aan beide zijden van het lijf

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
