Voetplaat met lijfversteviging (1016)

Voetplaat met lijfversteviging (1016) maakt een voetplaat met verticale, horizontale en hellende lijfschotjes.

Gemaakte objecten

Voetplaat
Schotjes
Vulplaten (optioneel)
Steunplaat (optioneel)
Aangelast profiel (optioneel)
Extra platen die de ankers verbinden
Ankers
Bouten
Lassen
Extra componenten (optioneel)

Gebruiken voor


Situatie	Beschrijving
	Voetplaat met lijfversteviging
	Voetplaat met lijfversteviging met een steunplaat, vulplaat, horizontaal schotje en een aangelast profiel

Voordat u begint

Maak een kolom of een ligger.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom of ligger).
Wijs een positie aan.

Het detail wordt automatisch gemaakt.

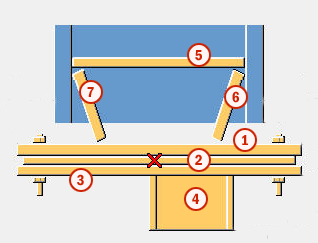

Onderdeelidentificatiecode


	Onderdeel
1	Voetplaat
2	Vulplaat
3	Steunplaat
4	Aangelast profiel
5	Bovenste horizontale schotje
6	Bovenste flensschotje
7	Onderste flensschotje

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de positie van de voetplaat en de offset van het aangelaste profiel te definiëren.

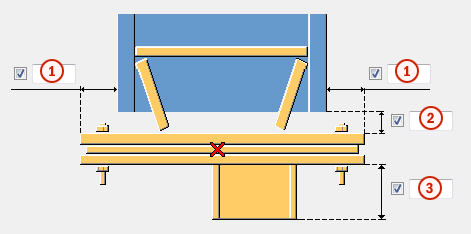

Afmetingen


	Beschrijving
1	Afstand van de flens tot de rand van de voetplaat.
2	Lasopening.
3	Hoogte van het aangelaste profiel.

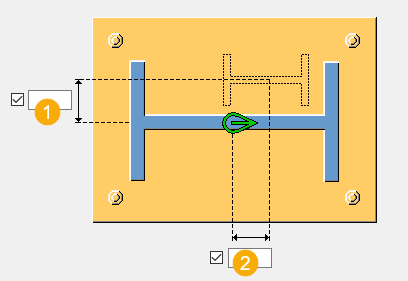

Offset van het aangelaste profiel


	Beschrijving
1	Verticale offset van het aangelaste profiel vanaf het hart van het hoofdonderdeel.
2	Horizontale offset van het aangelaste profiel vanaf het hart van het hoofdonderdeel.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de afmetingen van de voetplaat, de bovenste en onderste flensschotjes, het aangelaste profiel, de steunplaat, het bovenste horizontale schotje en de vulplaten te definiëren.

Plaat


	Beschrijving	Standaard
Plaat	Voetplaatdikte. De afmetingen op de tabbladen Afbeelding en Bouten bepalen de breedte en lengte van de voetplaat.
Schotjes boven	Dikte, breedte en hoogte van het bovenste flensschotje.	Dikte = `dikte van de flens van het hoofdonderdeel` Hoogte = `bepaald door de afmetingen van het hoofdonderdeel` Breedte = `afstand binnenzijde flens`
Schotjes onder	Dikte, breedte en hoogte van het onderste flensschotje.	Dikte = `dikte van de flens van het hoofdonderdeel` Hoogte = `bepaald door de afmetingen van het hoofdonderdeel` Breedte = `afstand binnenzijde flens`
Aangelast profiel	Selecteer het aangelaste profiel in de profielendatabase.
Rotatie extra ligger	Selecteer het rotatietype van het aangelaste profiel en definieer de rotatiehoek.
Extra ligger gelast aan	Definieer aan welke plaat het aangelaste profiel wordt gelast.
Steunplaat	Dikte, breedte en hoogte van de steunplaat.
Gatdiameter steunplaat	Diameter van gaten in de steunplaat.
Bovenste horizontale schotje	Dikte, breedte en hoogte van het bovenste horizontale schotje.	Dikte = `0 mm`
Vulplaat	Dikte, breedte en hoogte van de vulplaat. Definieer maximaal drie verschillende vulplaten.
Aantal vulplaten	Aantal vulplaten voor elke dikte.	`1`


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Tabblad Parameters

Gebruik het tabblad Parameters om de component te definiëren die in Voetplaat met lijfversteviging (1016) wordt gebruikt.

Extra componenten gebruiken

U kunt extra systeem- of gebruikerscomponenten gebruiken om het uiteinde van de kolom of de voetplaat te wijzigen. U kunt bijvoorbeeld speciale steunplaten, lasvoorbewerkingen en lastoegangsgaten aan het uiteinde van de kolom maken.

Als u extra systeem- of gebruikerscomponenten gebruikt, moet u het kolomeinde- of de voetplaateigenschappen beheren in de desbetreffende component. Als u meerdere componenten gebruikt, kunnen er meerdere lassen en uitsnijdingen zijn.


Onderdeel	Beschrijving
Component	Selecteer een systeem- of een gebruikerscomponent in de Applicaties en componenten-database.
Attributen	Selecteer een attribuutbestand voor de component.
Invoer	Definieer op welke onderdelen de geselecteerde component wordt toegepast. Standaard is hetzelfde als Voetplaat + Kolom. Kolom stelt de kolom als het hoofdonderdeel in. Gebruik deze optie voor details. Kolom + Voetplaat stelt de kolom in als het hoofdonderdeel en de voetplaat als het aansluitende onderdeel. Voetplaat + Kolom stelt de voetplaat in als het hoofdonderdeel en de kolom als het aansluitende onderdeel. Basis stelt de voetplaat in als het hoofdonderdeel.

Tabblad Bouten

Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.

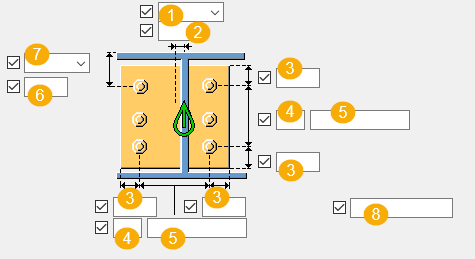

Afmetingen van de boutgroep


	Beschrijving
1	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten. Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links. Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten. Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.
2	Maatlijn voor de horizontale positie van de boutgroep.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Maatlijn voor de verticale positie van de boutgroep.
7	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
8	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Doordringlengte

Definieert de diepte waarin Tekla Structures zoekt naar delen van de geboute onderdelen. U kunt u instellen of de bout door één of door twee flenzen gaat.

Opmerking

U kunt een opmerking definiëren.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Tabblad Schotjes

Gebruik het tabblad Schotjes om de hoek, positie en selectie van het schotje te definiëren.

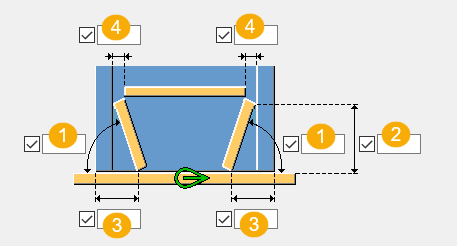

Positie en hoek van het schotje


	Beschrijving	Standaard
1	Hoek van het schotje.	`60 graden`
2	Hoogte van het schotje.
3	Afstand van het schotje vanaf de rand van de kolom.
4	Opening tussen het bovenste horizontale schotje en de flens van het hoofdonderdeel.

Maatlijnen van de afwerking van de schotjes


	Beschrijving
1	Grootte van de afwerking.

Richting van de schotjes


Optie	Beschrijving
	Standaard Schotjes staan schuin. AutoDefaults kan deze optie wijzigen.
	Schotjes staan schuin.
	Schotjes staan verticaal.

Flensuitsnijdingen


Optie	Beschrijving
	Standaard Flenzen worden niet uitgesneden. Schotjes staan schuin. AutoDefaults kan deze optie wijzigen.
	Flenzen worden niet uitgesneden. Schotjes staan schuin.
	Flenzen worden uitgesneden. Schotjes staan schuin. Als u hebt geselecteerd dat u verticale schotjes wilt maken, kunnen de flenzen niet worden uitgesneden.

Tabblad Ankers

Gebruik het tabblad Ankers om het maken van verschillende typen ankers te definiëren.

Maatlijnen van het anker


Optie	Beschrijving
Draadstang	Ankerprofiel.
Moer	Moerprofiel.
Ring profiel	Ringprofiel.
Extra verst. plaat	Dikte, breedte en hoogte van de extra verstevigingsplaat.
Malplaat	Dikte, breedte en hoogte van de malplaat.
Ondersabelingsmortel	Dikte ondersabelingsmortel. Met ondersabelingsmortel kunt u kolommen aan de bovenzijde van betonnen onderdelen modelleren en de voetplaten correct positioneren. Hierdoor kunt u details ook eenvoudiger in overzichttekeningen bematen. De stortmethode van de ondersabelingsmortel is Insitu. Er wordt standaard geen ondersabelingsmortel gemaakt. Selecteer of de ondersabelingsmortel met of zonder boven schuin te lopen of onder het detailaanmaakpunt wordt gemaakt. Dit is ook van invloed op de vulplaten.

Onderdeeleigenschappen van ankers


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Klasse	Onderdeelklassenummer.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.
Opmerking	Voeg een opmerking over het onderdeel toe.

Voetplaat met

Selecteer of de voetplaat met bouten, ankers of een gebruikerscomponent moet worden gemaakt.

De voetplaat wordt standaard met Bouten gemaakt.

Maatlijnen van het anker


	Beschrijving	Standaard
1	De grootte of lengte van de moer.	`diameter van het anker`
2	De grootte of dikte van de ring.	`helft van moergrootte`
3	Ruimte tussen de voetplaat en de moer of ring boven de voetplaat.
4	De lengte van het anker.	`500 mm`
5	De lengte van het anker boven de voetplaat.	`50 mm`
6	De afstand tussen de malplaat en de voetplaat.	`60 mm`
7	De lengte van de bovenste draad.	`0 mm`
8	Ankertypen.
9	Maatlijnen van het anker.

Ankertypen


Optie	Beschrijving
	Standaard Type 1 AutoDefaults kan deze optie wijzigen.
	Type 1
	a Radius van de haak b Breedte van de haak	a = `2 x diameter van het anker` b = `1/5 van de lengte van het anker`
	a Radius van de haak b Breedte van de haak c Hoogte van de haak	c = `gelijk aan de breedte van de haak`
	d Lengte van het anker onder de extra plaat e Lengte van de onderste draad	d = `2moergrootte` e = `4moergrootte plus dikte van extra plaat`

Richting van de haak


Optie	Beschrijving
	Standaard Type 1 AutoDefaults kan deze optie wijzigen.
	Type 1
	Type 2
	Type 3
	Type 4

Boutrichting

Opmerking:

U kunt de boutrichting definiëren als u een voetplaat met bouten hebt gemaakt.


Optie	Beschrijving
	Standaard Boutrichting 1 AutoDefaults kan deze optie wijzigen.
	Boutrichting 1
	Boutrichting 2

Gattolerantie malplaat


Optie	Beschrijving	Standaard
Gattolerantie ankergaten in malplaat	Tolerantie van de malplaatgaten.	`zelfde als bouttolerantie`

Gattolerantie in ring


Optie	Beschrijving
Gat in een ring maken	Standaard wordt er geen gat in de ring gemaakt. Tolerantie van het gat in de ring.

Merk van alle ankers maken

Definieer of ankers in een ankermerk worden opgenomen. U kunt ook steunplaten in het merk opnemen.

Maken


	Beschrijving
1	Maak het moerprofiel.
2	Maak het ringprofiel.
3	Maak de volgplaat.

Ankermerk

Definieer welke onderdelen van het anker onderdeel van het ankermerk zijn.

U kunt de volgplaten boven en onder de voetplaat lassen.

Tabblad Extra platen

Gebruik het tabblad Extra platen om de positionering, de rotatie en het type van de profielen (extra profiel 1) te definiëren die aan de onderzijde van elk anker worden gemaakt en van de profielen (extra profiel 2) die rijen ankers met elkaar verbinden.

Maatvoering onderdelen


Optie	Beschrijving	Standaard
Extra profiel 1	Het eerste extra profiel door het in de profielendatabase te selecteren.	`PL10*100`
Extra profiel 2	Het tweede extra profiel door het in de profielendatabase te selecteren.	`PL10*100`

Onderdeeleigenschappen


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Randafstand van extra profiel 1


	Beschrijving	Standaard
1	Randafstand van extra profiel 1.	`50 mm`

Type en richting van extra profiel 1


Optie	Beschrijving
	Standaard Type 1 AutoDefaults kan deze optie wijzigen.
	Type 1
	Type 2
	Type 3

Randafstand van extra profiel 2


	Beschrijving	Standaard
1	Afstand van extra profiel 2 vanaf de as van het anker.	`Helft van de moergrootte of de diameter van het anker`

Type extra profiel 2


Optie	Beschrijving
	Standaard Type 1 AutoDefaults kan deze optie wijzigen.
	Type 1
	Type 2
	Type 3
	Type 4
	Type 5
	Type 6

Lengte van extra profiel 2


	Beschrijving	Standaard
1	Lengte van extra profiel 2 vanaf de as van het anker.	`50 mm`

Richting van extra profiel 2


Optie	Beschrijving
	Standaard Type 1 AutoDefaults kan deze optie wijzigen.
	Type 1
	Type 2

Eigenschappen extra profiel 1


Optie	Beschrijving	Standaard
Tolerantie gat	Gattolerantie van extra profiel 1.	`Hetzelfde als bouttolerantie`
Profielrotatie	Profielrotatie van extra profiel 1.	`Voorzijde`

Extra profiel 2 rotatie


Optie	Beschrijving	Standaard
Extra profiel 2 rotatie	Profielrotatie van extra profiel 2.	`Voorzijde`

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
