Gordinglip (1011)

Met Gordinglip (1011) wordt een lip gemaakt op een positie die u aanwijst op een ligger.

Gemaakte objecten


Situatie	Beschrijving
	Gordinglipprofiel gemaakt op een ligger.

Selecteer een ligger.
Wijs een positie op de ligger aan.

Het gordinglipprofiel wordt automatisch gemaakt wanneer u de positie aanwijst.


	Beschrijving
1	Gordinglipprofiel

Op het tabblad Afbeelding kunt u de geometrie van het detail controleren.

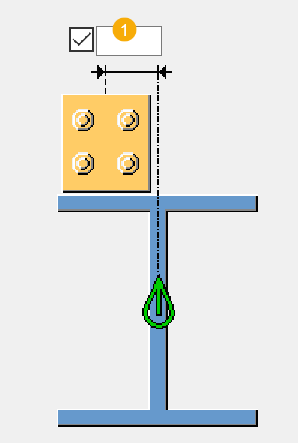

	Beschrijving
1	Afstand van de hartlijn van de steun tot de hartlijn van de ligger. De afstand is standaard nul.

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.


Optie	Beschrijving	Standaard
Profiel	Selecteer het gordinglipprofiel uit de profielendatabase.	`U140`


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Gebruik het tabblad Parameters om de rotatie van de steun te definiëren.

Selecteer hoe het profiel wordt geroteerd: achter, voor, boven of onder.


Optie	Beschrijving
	Standaard Achterzijde De lege optie is voor achterwaartse compatibiliteit. AutoDefaults kan deze optie wijzigen.
	Achterzijde
	Voorzijde
	Bovenzijde
	Onder

Gebruik het tabblad Bouten om de afmetingen van de boutgroepen en de bouteigenschappen te definiëren.

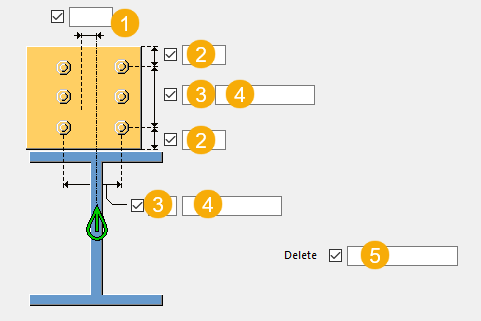

	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
