Raveling met schotje (1006)
Met Raveling met schotje (1006) wordt een inkeping en een schotje gemaakt vanaf de positie die u op een ligger kiest, tot het uiteinde van de ligger.
Gemaakte objecten
-
Schotje
-
Lassen
Gebruiken voor
| Situatie | Beschrijving |
|---|---|
|
|
Een raveling gemaakt op een ligger. |
|
|
Raveling met schotje. Bevel cut raveling op het onderdeel. |
Volgorde van selectie
-
Selecteer een ligger.
U kunt meerdere liggers selecteren met gebiedsselectie.
-
Wijs een positie op de ligger aan.
De raveling wordt automatisch gemaakt wanneer u de positie aanwijst.
Onderdeelidentificatiecode
| Beschrijving | |
|---|---|
|
1 |
Schotje |
Tabblad Afbeelding
Op het tabblad Afbeelding kunt u de geometrie van het detail controleren.

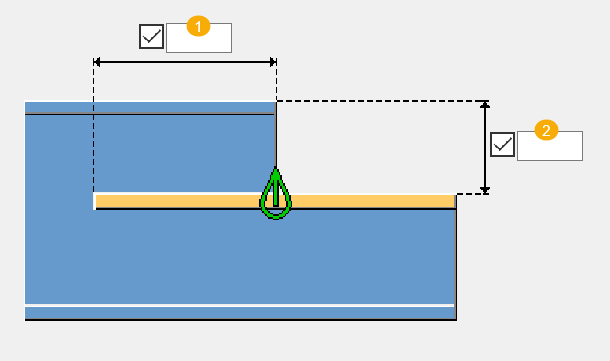

Positie van schotje
| Beschrijving | |
|---|---|
|
1 |
Positie van het schotje vanaf de rand van de raveling. |
|
2 |
Positie van het schotje vanaf de bovenzijde van de ligger. De standaardwaarde van deze maatlijn is 100 mm. |
Tabblad Onderdelen
Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.
Onderdelen
| Optie | Beschrijving |
|---|---|
|
Schotje |
Dikte en breedte van het schotje. |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
|
|
Afwerking |
Beschrijft hoe het oppervlak van het onderdeel is behandeld. |
Tabblad Algemeen
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Lassen
Klik voor meer informatie op de onderstaande koppeling:
