Mast 1 diagonaal (87)

Mast 1 diagonaal (87) maakt een enkele boutgroep die een diagonale schoor in een L-profiel verbindt met een maststaander met L-profiel. Om bouten te maken, moet u de boutmaatlijnen en randafstanden definiëren en de locatie van afzonderlijke bouten specificeren.

Gemaakte objecten

Bouten

Let erop dat deze component standaard geen bouten maakt. U moet de bouten definiëren die worden gemaakt.

Gebruiken voor


Situatie	Situatie

Volgorde van selectie

De maststaander selecteren (hoofdonderdeel).
Selecteer het windverband (aansluitend onderdeel).

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om het maken, de locatie en de boutrichting van bouten te definiëren.

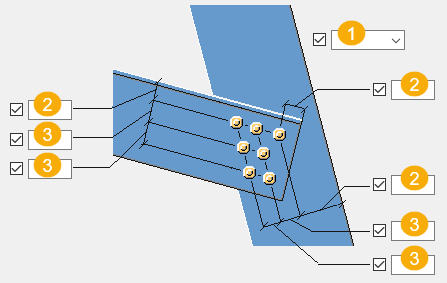

Dimensions


	Beschrijving
1	Selecteer of het aansluitende onderdeel wordt gefit. Definieer de fittingafstand vanaf de laatste bout naar de rand van het aansluitende onderdeel.
2	Afstand vanaf het midden van de bout tot de rand van de schoor.
3	Afstand tussen de bouten

Als u geen maatlijnen invoert, dan worden de in het gauge_lines.dat-bestand gedefinieerde standaardwaarden gebruikt.

Boutlocatie

Voer 0 in om een bout te maken op het snijpunt van randlijnen.
Voer 1 of een hogere waarde in om de bout te verplaatsen langs de randlijn, weg van het uiteinde van de schoor.
Voer een negatieve waarde in, bijvoorbeeld -10 om een bout te verplaatsen naar de rand van de schoor.

Boutrichting


Optie	Beschrijving
	Standaard Boutrichting 1 AutoDefaults kan deze optie wijzigen.
	Boutrichting 1
	Boutrichting 2

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de uitsnijding van de horizontale zijde van de schoor en de maatlijnen van de uitsnijding te definiëren.

Dimensions


	Beschrijving
1	Definieer de uitsnijdingshoek.
2	Maatlijn uitsnijding van de schoor
3	Speling naar de rand van de maststaander
4	Uitsnijdingsopties Gebruik de optie Altijd snijden om de schoren te snijden en speling te maken aan de onderkant van de maststaander. Deze optie heeft prioriteit boven de randafstanden van bouten die zijn gedefinieerd op het tabblad Afbeelding.

Tabblad Bouten

Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Boutlengte

Definieer de lengte van de bouten.

Tabblad Extra zaagsnedes

Gebruik het tabblad Extra zaagsnedes om de uitsnijding van het verticale been van de schoor en de maatlijnen van de uitsnijding te definiëren.

Dimensions


	Beschrijving
1	Maatlijn verticale uitsnijding
2	Maatlijn horizontale uitsnijding

Tabblad Controleren

U kunt de afstand tussen bouten en de randafstand van de bouten controleren op het tabblad Controleren.

Boutafstanden

Tabblad Vulplaat

Gebruik het tabblad Vulplaat om het maken en de eigenschappen van de vulplaat te definiëren.

Onderdeeleigenschappen


Optie	Beschrijving
Hoe vulplaat te maken	Selecteer of de vulplaat moet worden gemaakt als Profiel, Meerdere profielen of selecteer ASCII bestandsnaam om definities uit een bestand te gebruiken. Als u Niet selecteert, dan wordt de vulplaat niet gemaakt.
Vulplaat	Wanneer u de vulplaat maakt als Profiel, definieer dan de dikte, breedte en hoogte van de vulplaat.
Diktelijst	Als u de vulplaat maakt als Meerder profielen, voer dan hier de dikte van de vulplaat in. Bepaal de breedte en hoogte van de vulplaat.
Bestandsnaam	Als u de vulplaat maakt door ASCII-bestandsnaam te selecteren, voer dan hier de bestandsnaam in of selecteer het bestand dat u wilt gebruiken. Bepaal de breedte en hoogte van de vulplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Klasse	Onderdeelklassenummer.
Opmerking	Voeg een opmerking over het onderdeel toe.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening
