Dwarsarmen transmissiemast (S65)
Dwarsarm transmissie mast (S65) maakt dwarsarmen met gebogen hoekprofielsteunen.
Gemaakte objecten
-
Gebogen hoekprofielsteunen
Gebruiken voor
| Situatie | Beschrijving |
|---|---|
|
|
Er worden vier gebogen hoekprofielsteunen gemaakt. |
Beperkingen
-
Gebruik geen dwarsarmen met een dubbel profiel.
Voordat u begint
Maak vijf punten. Het vijfde punt moet zich verticaal in het midden van het patroon bevinden, zoals getoond in de onderstaande afbeeldingen.
Volgorde van selectie
-
Wijs de constructiepunten aan die u hebt gemaakt om de dwarsarmen te maken.
Onderdeelidentificatiecode
| Beschrijving | |
|---|---|
|
1 |
Bovenste hoekprofiel |
|
2 |
Onderste hoekprofiel |
Tabblad Afbeelding
Gebruik het tabblad Afbeelding om de maatlijnen van de bovenste on onderste dwarsarmen te definiëren.

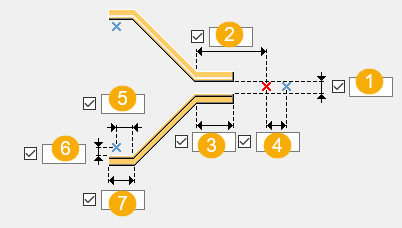

Dimensions
| Beschrijving | |
|---|---|
|
1 |
Afstand tussen de hoekprofielen |
|
2 |
Afstand tot het referentiepunt |
|
3 |
Lengte bovenste deel hoek |
|
4 |
Afstand tussen de punten |
|
5 |
Horizontale maatlijn naar het punt |
|
6 |
Verticale maatlijn naar het punt |
|
7 |
Lengte onderste deel hoek |
Tabblad Onderdelen
Gebruik het tabblad Onderdelen om de onderdeeleigenschappen van de dwarsarmen te definiëren.
Onderdelen
| Optie | Beschrijving |
|---|---|
|
L-prof boven |
Selecteer het profiel in de profielendatabase. |
|
L-prof onder |
Selecteer het profiel in de profielendatabase. |
| Optie | Beschrijving | Standaard |
|---|---|---|
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de instellingen van Componenten in het menu Bestand > Instellingen > Opties. |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Tabblad Parameters
Gebruik het tabblad Parameters om de oriëntatie, opmaak en offset van het hoekprofiel te definiëren.
Oriëntatie van het hoekprofiel
| Optie | Beschrijving |
|---|---|
|
|
Selecteer de oriëntatie van het hoekprofiel. |
Profielrotatie
| Optie | Beschrijving |
|---|---|
|
|
Selecteer de rotatie voor profielen met bovenste hoeken. |
|
|
Selecteer de rotatie voor L-profiel boven. |
Offset
| Optie | Beschrijving |
|---|---|
|
|
Offset vanaf het referentiepunt. |
