Als u een component aan een model toevoegt, voegt u de component aan de bestaande onderdelen in het model toe of wijst u posities aan om de locatie of de lengte van de component aan te geven.

1. Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.

   U kunt ook op Ctrl + F drukken.

2. Selecteer een component en doe het volgende:

   Taak	Actie

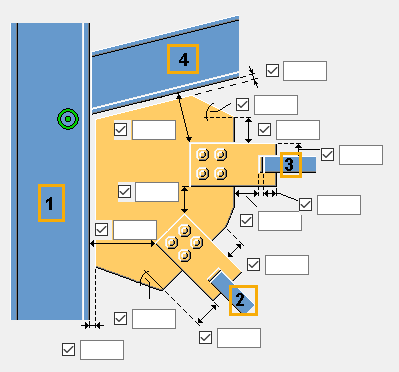

   Een verbinding toevoegen	1. Selecteer het hoofdonderdeel. 2. Selecteer het aansluitende onderdeel of de aansluitende onderdelen. Als er één aansluitend onderdeel is, wordt de verbinding automatisch gemaakt wanneer u het aansluitende onderdeel selecteert. Als er meerdere aansluitende onderdelen zijn, klikt u met de middelste muisknop om het selecteren van de onderdelen te voltooien en de verbinding te maken. In de onderstaande voorbeeldafbeelding geven de nummers 1 tot 4 de selectievolgorde van onderdelen weer. De blauwe onderdelen moeten al in het model aanwezig zijn voordat u de component maakt.
   Een detail toevoegen	1. Selecteer het hoofdonderdeel. 2. Wijs een positie in het hoofdonderdeel aan om de locatie van het detail te bepalen.
   Een detailleringscomponent toevoegen	Wijs één tot drie posities aan om de locatie te bepalen van de objecten die de detailleringscomponent maakt.
   Een nieuwe component toevoegen met het commando Maak opnieuw	Selecteer een component in het model, klik met de rechtermuisknop en selecteer Maak opnieuw. Volg vervolgens de instructies op de statusbalk. Als een componentdialoogvenster is geopend, kunt u ook door middel van de knop Maak in het dialoogvenster een nieuwe component maken.

3. Controleer de status van de component.

   Als u de component hebt toegevoegd, geeft Tekla Structures de componentstatus met de volgende symbolen uit de onderstaande tabel weer.

   Kleur	Status
   	Het groene symbool geeft aan dat de component met succes is gemaakt. Het detailleringscomponentsymbool in het model is .
   	Het gele symbool geeft aan dat de component is gemaakt, maar er problemen zijn opgetreden. Dit gebeurt meestal wanneer bouten of gaten een randafstand hebben die kleiner is dan de standaardwaarde.
   	Het rode symbool geeft aan dat de component niet is gemaakt. Veelvoorkomende redenen zijn dat de eigenschappen onjuist zijn of dat de opwaartse richting niet geschikt is.

4. Als de component niet correct is gemaakt of helemaal niet is toegevoegd, kunt u bijvoorbeeld het volgende controleren:

   • Als de component niet aan het model wordt toegevoegd, moet u de statusbalk controleren. Mogelijk moet u bijvoorbeeld met de middelste muisknop klikken om het selecteren van onderdelen te stoppen voordat Tekla Structures de component maakt.

   • Sommige componenten werken alleen met bepaalde profielen. Als een component niet met succes wordt gemaakt, moet u proberen een geldig profiel in te voeren.

   • Als een component de onderdelen die u nodig hebt niet standaard maakt, moet u opties zoeken om deze te maken. Als er geen opties zijn, moet u proberen een waarde voor de dikte van de onderdelen in te voeren.

     Als een component onderdelen maakt die u niet nodig hebt, moet u naar opties zoeken om deze te verwijderen. Als er geen opties zijn, voert u nul (0) in als dikte van de onderdelen.

   • Als u een verbinding gebruikt die slechts één aansluitend onderdeel toestaat, ziet u wellicht het bericht Many parts found in de statusbalk. Dit betekent dat Tekla Structures niet kan vaststellen welke onderdelen moeten worden verbonden. Mogelijk hebt u verschillende onderdelen op dezelfde locatie of wellicht is het venster te diep ingesteld.

U kunt de eigenschappen van een component wijzigen nadat u de component in het model hebt toegevoegd, als u bijvoorbeeld het aantal bouten of de plaatafmetingen wilt wijzigen.

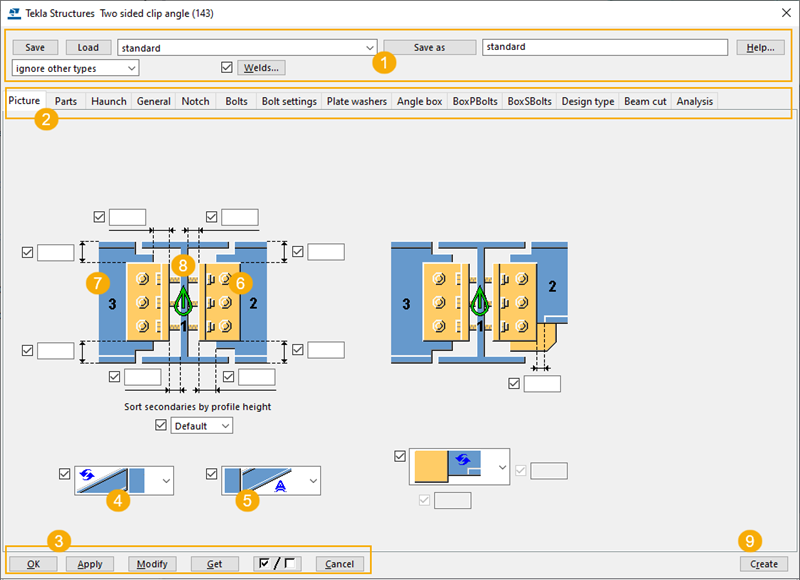

1. Dubbelklik op het componentsymbool in het model om het dialoogvenster van de component te openen.
2. Wijzig de eigenschappen.
3. Definieer indien nodig welke verbindingen en details worden gewijzigd:

   • Negeer andere typen: Tekla Structures wijzigt alleen de verbindingen en de details die van hetzelfde type zijn als de verbindingen of details die u wijzigt.

   • Wijzig verbindingstype: Als u meerdere verbindingen en details hebt geselecteerd, klikt u op Wijzigen om alle geselecteerde verbindingen en details ongeacht hun type te wijzigen. Als het verbindingstype van een geselecteerde verbinding niet hetzelfde is als in het dialoogvenster voor verbindingen, wijzigt Tekla Structures het verbindingstype.

4. Klik op Wijzigen.

U kunt diverse aanzichten van een component maken om deze vanuit verschillende gezichtspunten te bekijken.

1. Klik op het componentsymbool in het model om de component te selecteren.
2. Klik met de rechtermuisknop en selecteer Maak venster > Standaardvensters van component.

   Tekla Structures maakt vier aanzichten: voor, eind, boven en 3D.

   U kunt de afmetingen zoals boutposities en randafstanden controleren met de tool Meten in het Vooraanzicht van de component.

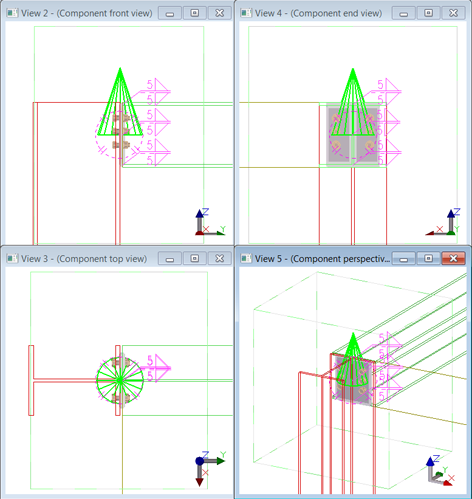

   De voorbeeldafbeelding geeft de standaardaanzichten van de verbinding Eindplaat (144) weer.
