Generatie van profielen (9)

Met Generatie meerdere profielen (9) worden paneelprofielen voor wanden en plafonds gemaakt.

Gemaakte objecten

Stalen liggerprofielen

Gebruiken voor


Situatie	Beschrijving
	Stalen liggerprofiel

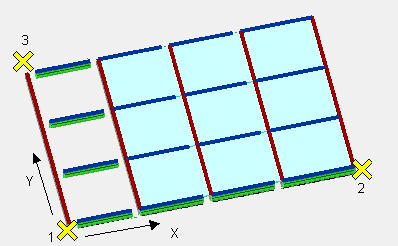

Volgorde van selectie

Wijs het beginpunt voor het paneel aan.
Wijs een punt aan om de x-richting aan te geven.

Deze afmeting definieert ook de breedte van het paneel als u de optie Ltot/# hebt geselecteerd voor Type verdeling in X op het tabblad Parameters.
Wijs een punt aan om de y-richting aan te geven.

Deze afmeting definieert ook de hoogte van het paneel als u de optie Ltot/# hebt geselecteerd voor Type verdeling in Y op het tabblad Parameters.

De wand wordt automatisch gemaakt wanneer u het punt voor de y-richting aanwijst.

Tabblad Afbeelding

Op het tabblad Afbeelding ziet u een voorbeeld van paneelprofielen.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Profiel	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Klasse	Onderdeelklassenummer.

Profielen in overspanning maken


Optie	Beschrijving
Ja	Alle profielen worden gemaakt.
Nee	Geen profielen worden gemaakt.
Ja - 1ste	Alle profielen worden gemaakt, behalve het profiel dat het dichtst bij de oorsprong ligt.
Ja - laatste	Alle profielen worden gemaakt, behalve het laatste profiel.
Ja - eerste en laatste	Alle profielen worden gemaakt, behalve het eerste en laatste profiel.
Eerste	Het profiel dat zich het dichtst bij de oorsprong bevindt, wordt gemaakt.
Laatste	Het profiel dat zich het verst van de oorsprong af bevindt, wordt gemaakt.

Maakrichting

Definieer of de profielen ononderbroken of afzonderlijk, en enkel of dubbel zijn. U kunt met deze instelling ook asymmetrische profielen zoals hoekprofielen roteren door de maakrichting om te draaien.


Optie	Beschrijving
	Selecteer uit de volgende opties: In elke overspanning worden aparte profielen van links naar rechts gemaakt. Er wordt één doorlopend profiel van links naar rechts gemaakt. In elke overspanning worden aparte profielen van rechts naar links gemaakt. Er wordt één doorlopend profiel van rechts naar links gemaakt. In elke overspanning worden aparte dubbele profielen gemaakt. Continue dubbele profielen die zich uitstrekken over alle overspanningen worden gemaakt.

Einde offset


Optie	Beschrijving
Verplaats uiteinde 1/2	Stel de begin- en eindoffset in. Verplaatsen 1 is de beginoffset en Verplaatsen 2 is de eindoffset.

Onderdeelpositie


Optie	Beschrijving
Positie in vlak	Definieer de positie van een onderdeel op het werkvlak.
Rotatie	Definieer de rotatie van het onderdeel rond zijn as op het werkvlak.
Positie in diepte	Definieer de positiediepte van het onderdeel.

Tabblad Parameters

Op het tabblad Parameters definieert u het aantal en de plaatsing van profielen.

Profielen


Optie	Beschrijving
Aantal profielen	Definieer het aantal profielen dat in de x- en y-richting wordt gemaakt.
Afstand tussen de profielen	Definieer de afstand tussen de profielen in de x- en y-richting.
Type Verdeling in X Type Verdeling in Y	Ltot/#: Het gebied dat wordt gemaakt door punten aan te wijzen aan het begin van de component, wordt gedeeld door het aantal profielen. Deze waarde wordt gebruikt als afstand tussen profielen. #xD: Het aantal profielen en de afstanden tussen profielen die in het dialoogvenster voor componenten zijn gedefinieerd, worden gebruikt en het gebied dat aan het begin is aangewezen, wordt genegeerd.
Globale verplaatsing	De offsets die u hier definieert, worden toegevoegd aan de aangewezen punten in het coördinatensysteem van het model.
Combineren	Geef aan of de profielen worden gemaakt in de x- of y-richting of in beide richtingen.
Afwerking	Voer de eigenschap Afwerking in die moet worden gebruikt.
Opmerking	Voer de benodigde extra informatie in.
Naam fabrikant	Voer de naam van de fabrikant in.

Tabbladen Prof.// X_m/Prof./Y_m

Op de tabbladen Profiel kunt u de profieleigenschappen in de x- en y-richting definiëren.

Profielen


Optie	Beschrijving
Profiel	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.


Optie	Beschrijving
In het vlak	De onderdeelpositie op het werkvlak.
Rotatie	Rotatie van het onderdeel rond zijn as.
In diepte	Positiediepte van het onderdeel.

Tabblad Prop._m

Gebruik het tabblad Eigenschappen om de afwerking, het commentaar en de fabrikant van de onderdelen en de begin- en eindoffset te definiëren.

Eigenschappen


Optie	Beschrijving
Afwerking	Voer de eigenschap Afwerking in die moet worden gebruikt.
Opmerking	Voer de benodigde extra informatie in.
Fabrikant	Voer de naam van de fabrikant in.
Klasse	Voer een klasse voor het onderdeel in.
Verplaats uiteinde 1/2	Het eerste vak is de beginoffset van de eerste ligger. Het tweede vak is de eindoffset van de eerste ligger en ook de beginoffset van de tweede ligger (en elke andere ligger tot aan de laatste ligger). Het derde vak is de eindoffset van de tweede ligger (en elke andere ligger tot aan de laatste ligger) en ook de beginoffset van de laatste ligger. Het vierde vak is de eindoffset van de laatste ligger.
