Tapstoelopend kader (S53)

Tapstoelopend kader (S53) maakt een samengesteld frame of delen ervan. U kunt het taps toelopen en de grootte van het gesplitste materiaal definiëren.

Gemaakte objecten

Samengestelde kolommen met voetplaat en eindplaat
Samengestelde liggers met eindplaten

Gebruiken voor


Situatie	Beschrijving
	Samengesteld kader 1 Ligger 1 2 Ligger 2 Gebruik de volgende opties op het tabblad Afbeelding: Type kader: Kolom, eerste ligger en tweede ligger worden gemaakt. Symmetrietype: Er wordt een symmetrisch kader gemaakt.
	Hellend samengesteld kader Gebruik de volgende opties op het tabblad Afbeelding: Type kader: Kolom, eerste ligger en tweede ligger worden gemaakt. Symmetrietype: Er wordt een symmetrisch kader gemaakt.
	Slechts de helft van het kader Gebruik de volgende opties op het tabblad Afbeelding: Type kader: Kolom en eerste ligger worden gemaakt. Symmetrietype: Er wordt geen symmetrisch kader gemaakt.
	Samengestelde kolom met voetplaat en eindplaat Gebruik de volgende opties op het tabblad Afbeelding: Type kader: Kolom wordt gemaakt. Symmetrietype: Er wordt geen symmetrisch kader gemaakt.
	Samengestelde ligger (1) met eindplaten Gebruik de volgende opties op het tabblad Afbeelding: Type kader: Eerste ligger wordt gemaakt. Symmetrietype: Er wordt geen symmetrisch kader gemaakt.
	Samengestelde ligger (2) met eindplaten Gebruik de volgende opties op het tabblad Afbeelding: Type kader: Tweede ligger wordt gemaakt. Symmetrietype: Er wordt geen symmetrisch kader gemaakt.

Beperkingen

Maakt alleen een kader in de globale X-richting. De y-richting is niet mogelijk.

Voordat u begint

Zorg ervoor dat u een punt hebt om aan te wijzen.

Volgorde van selectie

Wijs de positie van de kolom aan.

Het kader wordt automatisch gemaakt wanneer u de positie aanwijst.

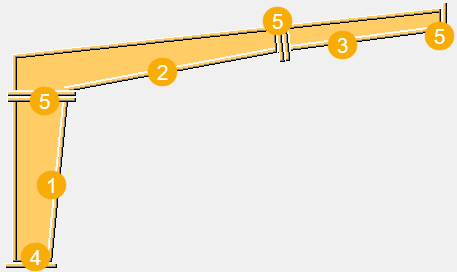

Onderdeelidentificatiecode


	Beschrijving
1	Kolom
2	Ligger 1
3	Ligger 2
4	Voetplaat
5	Eindplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de maatlijnen van het kader en de locatie van het kader ten opzichte van de aangewezen punten te definiëren.

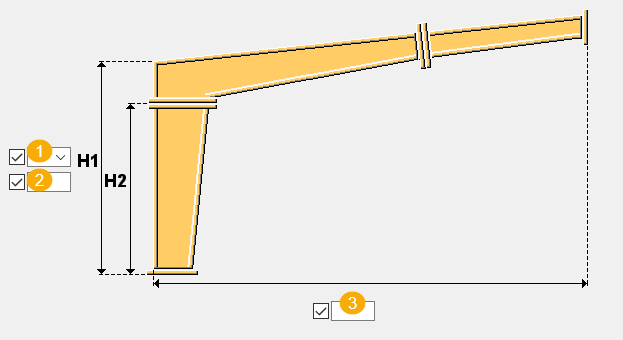

Afmetingen


	Beschrijving
1	Selecteer de hoogtemaatlijn die moet worden gedefinieerd.
2	Definieer de hoogte.
3	Maatlijn vanaf de buitenrand van de kolom tot de hartlijn van het kader.

Type kader


Optie	Beschrijving
	Kolom wordt gemaakt.
	Eerste ligger wordt gemaakt.
	Tweede ligger wordt gemaakt.
	Kolom en eerste ligger worden gemaakt.
	Kolom, eerste ligger en tweede ligger worden gemaakt.

Symmetrietype


Optie	Beschrijving
	Er wordt geen symmetrisch kader gemaakt.
	Er wordt een symmetrisch kader gemaakt.

Onderdeelklasse

Definieer de klasse van de lijf- en flensplaten, voetplaten en eindplaten.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de plaateigenschappen te definiëren.

Onderdelen


Kolom onderdelen	Beschrijving
Flensplaat boven, Flensplaat onder	Selecteer het profiel in de profielendatabase.
Lijfplaat	Dikte van het kolomlijf.
Voetplaat	Dikte en breedte van de voetplaat.
Horiz eindplaat	Dikte en breedte van de horizontale eindplaat.


1 Liggeronderdelen	Beschrijving
Flensplaat boven, Flensplaat onder, Verticaal fl. profiel	Selecteer het profiel in de profielendatabase.
Lijfplaat	Dikte van het lijf van de eerste ligger.
Horiz eindplaat	Dikte en breedte van de horizontale eindplaat.
Eindplaat ligger	Dikte en breedte van de eindplaat ligger.


2 Liggeronderdelen	Beschrijving
Flensplaat boven, Flensplaat onder	Selecteer het profiel in de profielendatabase.
Lijfplaat	Dikte van het lijf van de tweede ligger.
Linker eindplaat	Dikte en breedte van de linker eindplaat.
Rechter eindplaat	Dikte en breedte van de rechter eindplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Kolom

Gebruik het tabblad Kolom om de kolomafmetingen te definiëren.

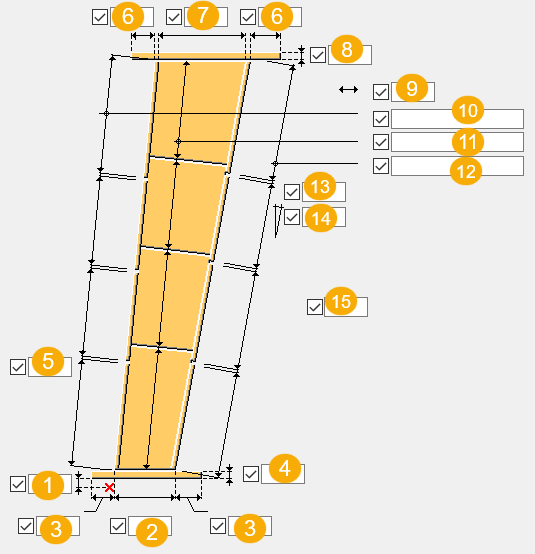

Afmetingen


	Beschrijving
1	Afstand van het eerste aangewezen punt tot het uiteinde van de kolom.
2	Kolomdiepte bij het eerste uiteinde. Dit is of de hoogte van het lijf of de hele liggerkolom, afhankelijk van wat u als de dieptemeting selecteert.
3	Maatlijn van de voetplaatverlenging aan de onderzijde van de kolom.
4	Voetplaatdikte.
5	Opening tussen de bovenste flensplaten.
6	De maatlijn van de eindplaatverlenging aan de bovenzijde van de kolom.
7	Kolomdiepte bij het tweede uiteinde. Dit is of de hoogte van het lijf of de hele liggerkolom, afhankelijk van wat u als de dieptemeting selecteert.
8	Dikte van de eindplaat.
9	Maatlijn voor de uitlijning van het kolomeinde.
10	Lengte van de bovenste flensplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat het vak leeg als u de flens uit één plaat wilt maken.
11	Lengte van de lijfplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat het vak leeg als u het lijf uit één plaat wilt maken.
12	Lengte van de onderste flensplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat het vak leeg als u de flens uit één plaat wilt maken.
13	Opening tussen de onderste flensplaten.
14	Helling van de kolom als een percentage.
15	Maatlijn kolomrotatie.

Uitlijning kolomeinde


Optie	Beschrijving
	Uitsnijding is verticaal of horizontaal.
	Uitsnijding staat loodrecht op de bovenflens.
	Uitsnijding is relatief ten opzichte van de huidige positie van het werkvlak.

Kolomrotatie


Optie	Beschrijving
	Selecteer hoe de kolom wordt geroteerd en definieer de maatlijn voor de rotatie.

Kolompositie op aangewezen punt


Optie	Beschrijving
	Hiermee wordt de kolom zo verplaatst dat het punt zich op de kolomflens bevindt.
	Hiermee wordt de kolom zo verplaatst dat het punt zich op het kolomlijf bevindt.
	Hiermee verplaatst u de kolom zo dat het punt zich in het midden van de kolomdoorsnede bevindt.

Lijfplaatoriëntatie


Optie	Beschrijving
	Lijfplaten worden loodrecht op de bovenflens gesneden.
	Lijfplaten worden verticaal gesneden.

Dieptemeting


Optie	Beschrijving
	Diepte is de diepte van het lijf.
	De diepte wordt berekend vanaf de buitenoppervlakken van de boven- en onderflens.

Tabblad Kolom 2

Gebruik het tabblad Kolom 2 om de maatlijnen en eigenschappen van de boutgroep van de voetplaat te definiëren.

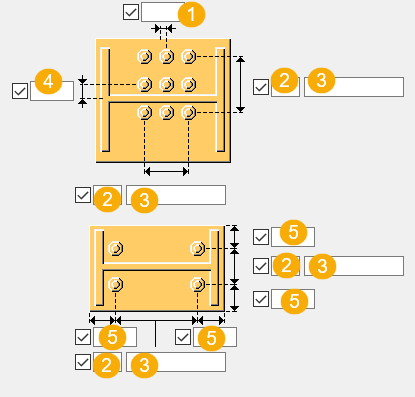

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
4	Maatlijn voor de verticale positie van de boutgroep.
5	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

Bouten maken


Optie	Beschrijving
	Er worden gaten gemaakt.
	Er worden bouten gemaakt.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Tabblad Kolom 3

Op het tabblad Kolom 3 definieert u de maatlijnen en de eigenschappen van de boutgroep van de eindplaat tussen de kolom en de eerste ligger.

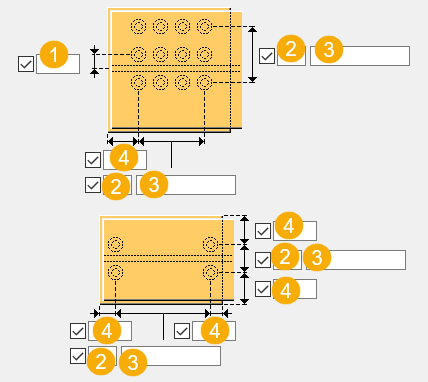

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de verticale positie van de boutgroep.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
4	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Ligger 1

Definieer op het tabblad Ligger 1 de maatlijnen van de eerste ligger.

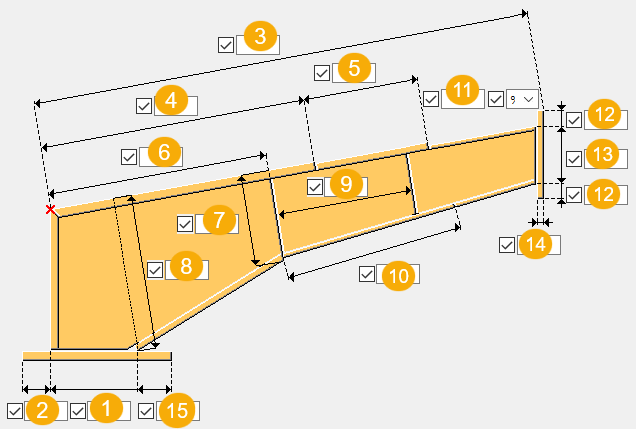

Afmetingen


	Beschrijving
1	Liggerdiepte bij het eerste uiteinde.
2	Afstand van het eerste aangewezen punt tot het uiteinde van de ligger.
3	Lengte van de bovenste flens.
4	Lengte van de bovenste flensplaat tot de eerste flensopening.
5	Lengte van de bovenste flensplaat tot de tweede flensopening.
6	Lengte van de bovenste flens naar de hellingshoek.
7	Hoogte van het balklijf op de hellingshoek.
8	Hoogte van het balklijf aan het uiteinde van de kolom.
9	Lengte van de lijfplaat.
10	Lengte van de onderste flensplaat.
11	Horizontale helling van de ligger, hetzij als een percentage of in graden.
12	Maatlijn eindplaatverlenging
13	Liggerdiepte bij het tweede uiteinde.
14	Dikte van de eindplaat.
15	Maatlijn eindplaatverlenging

Lijfplaatoriëntatie


Optie	Beschrijving
	Lijfplaten worden loodrecht op de bovenflens gesneden.
	Lijfplaten worden verticaal gesneden.

Uitlijning liggeruiteinde


Optie	Beschrijving
	Uitsnijding is verticaal of horizontaal.
	Uitsnijding staat loodrecht op de bovenflens.

Lengte ligger


Optie	Beschrijving
	Lengte schuine ligger
	Lengte horizontale ligger

Liggerhoogte


Optie	Beschrijving
	Hoogte loodrechte ligger
	Hoogte verticale ligger

Onderste uitsnijding ligger


Optie	Beschrijving
	Het onderste lijf van de balk is uitgesneden.
	Onderste ligger is op de eindplaat bevestigd.

Tabblad Ligger 1_2

Op het tabblad Ligger 1_2 definieert u de maatlijnen en de eigenschappen van de boutgroep van de eindplaat tussen de eerste en de tweede ligger.

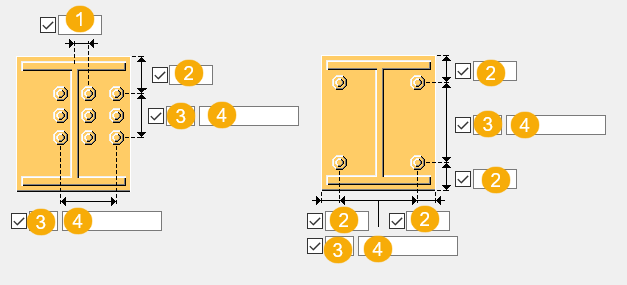

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Tabblad Ligger 2

Definieer op het tabblad Ligger 2 de maatlijnen van de tweede ligger.

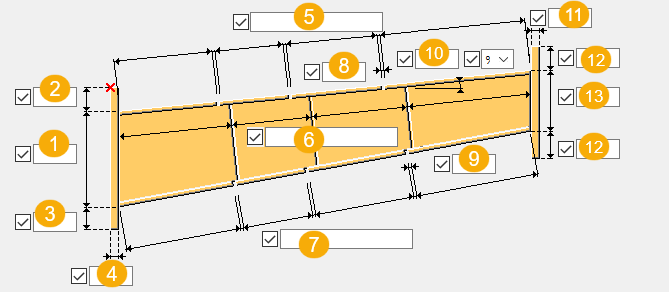

Afmetingen


	Beschrijving
1	Liggerdiepte bij het eerste uiteinde.
2	Afstand van het eerste aangewezen punt tot het uiteinde van de ligger.
3	Eindplaatverlenging aan het eerste uiteinde.
4	Eindplaatdikte aan het eerste uiteinde.
5	Lengte van de bovenste flensplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat leeg om de flens of het lijf van een enkele plaat te maken.
6	Lengte van de lijfplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat leeg om de flens of het lijf van een enkele plaat te maken.
7	Lengte van de onderste flensplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat leeg om de flens of het lijf van een enkele plaat te maken.
8	Opening tussen de bovenste flensplaten.
9	Opening tussen de onderste flensplaten.
10	Horizontale helling van de ligger, hetzij als een percentage of in graden.
11	Eindplaatdikte aan het tweede uiteinde.
12	Eindplaatverlenging aan het tweede uiteinde.
13	Liggerdiepte bij het tweede uiteinde. Dit is of de hoogte van het lijf of van de hele ligger, afhankelijk van wat u als de dieptemeting selecteert.

Liggerpositie op aangewezen punt


Optie	Optie	Beschrijving
		Hiermee wordt de ligger zo verplaatst dat het punt zich op de liggerflens bevindt.
		Hiermee wordt de ligger zo verplaatst dat het punt zich op het liggerlijf bevindt.
		Hiermee verplaatst u de ligger zo dat het punt zich in het midden van de liggerdoorsnede bevindt.

Uitlijning liggeruiteinde


Optie	Optie	Optie
		Uitsnijding is verticaal of horizontaal.
		Uitsnijding staat loodrecht op de bovenflens.
		Uitsnijding is relatief ten opzichte van de huidige positie van het werkvlak.

Lijfplaatoriëntatie


Optie	Beschrijving
	Lijfplaten worden loodrecht op de bovenflens gesneden.
	Lijfplaten worden verticaal gesneden.

Dieptemeting


Optie	Beschrijving
	De diepte wordt berekend vanaf de buitenoppervlakken van de boven- en onderflens.
	Diepte is de diepte van het lijf.

Tabblad Ligger 2_2

Op het tabblad Ligger 2_2 kunt u de maatlijnen en de bouteigenschappen van de boutgroep van de eindplaat definiëren bij de hip tussen de tweede liggers.

Maatlijnen van de boutgroep


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
