Plaatligger 2 (S45)

Plaatligger 2 (S45) maakt een samengestelde ligger met een I-vorm. De ligger kan taps toelopend of recht zijn. U kunt de grootte van het gesplitst materiaal instellen.

Gemaakte objecten

Lijfplaten
Flensplaten boven
Flensplaten onder

Gebruiken voor


Situatie	Beschrijving
	Een eenvoudige, rechte ligger samengesteld uit twee flensplaten en een lijfplaat.
	Een plaatligger die uit meerdere gesplitste platen is samengesteld. De punten die u aanwijst, bepalen de lengte van de ligger. U kunt de lengte aanpassen op het tabblad Afbeelding.

Voordat u begint

Zorg ervoor dat u twee aan te wijzen punten hebt.

Volgorde van selectie

Wijs het beginpunt voor de ligger aan.
Wijs het eindpunt voor de ligger aan.

De ligger wordt automatisch gemaakt wanneer u het eindpunt aanwijst.

Onderdeelidentificatiecode


	Beschrijving
1	Lijfplaat
2	Flensplaat boven
3	Flensplaat onder

Tabblad Afbeelding

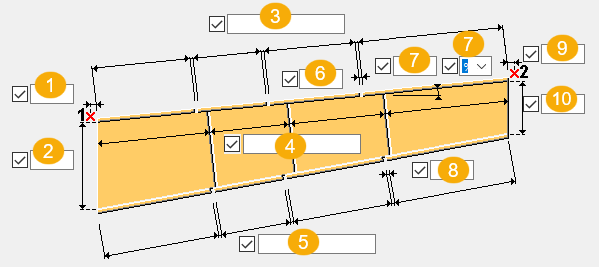

Gebruik het tabblad Afbeelding om de afmetingen en de locatie van de ligger ten opzichte van de aangewezen punten te definiëren.

Afmetingen


	Beschrijving
1	Afstand van het eerste aangewezen punt tot het uiteinde van de ligger. Een negatieve waarde verlengt de ligger, een positieve waarde verkort de ligger.
2	Liggerdiepte bij het eerste uiteinde. Dit is de hoogte van het lijf of de hele ligger, afhankelijk van wat u als de dieptemeting selecteert.
3	Lengte van de bovenste flensplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat het vak leeg als u de flens of het lijf van één plaat wilt maken.
4	Lengte van de lijfplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat het vak leeg als u de flens of het lijf van één plaat wilt maken.
5	Lengte van de onderste flensplaten. Als u bijvoorbeeld vier doorsneden van een meter wilt hebben, voert u `4*1000` in. Laat het vak leeg als u de flens of het lijf van één plaat wilt maken.
6	Opening tussen de bovenste flensplaten.
7	Horizontale helling van de ligger, hetzij als een percentage of in graden.
8	Opening tussen de onderste flensplaten.
9	Afstand van het laatste aangewezen punt tot het uiteinde van de ligger. Een negatieve waarde verlengt de ligger, een positieve waarde verkort de ligger.
10	Liggerdiepte bij het tweede uiteinde. Dit is de hoogte van het lijf of de hele ligger, afhankelijk van wat u als de dieptemeting selecteert.

Liggerpositie op aangewezen punt


Optie	Optie	Beschrijving
		Verplaatst de ligger zo dat het punt zich aan de bovenzijde van de bovenflens bevindt.
		Verplaatst de ligger zo dat het punt zich aan de onderzijde van de bovenflens bevindt.
		Hiermee verplaatst u de ligger zo dat het punt zich in het midden van de liggerdoorsnede bevindt.

Lijfplaatoriëntatie


Optie	Beschrijving
	Lijfplaten worden loodrecht op de bovenflens gesneden.
	Lijfplaten worden verticaal gesneden.

Uitlijning liggeruiteinde


Optie	Optie	Beschrijving
		Uitsnijding is verticaal of horizontaal.
		Uitsnijding staat loodrecht op de bovenflens.
		Uitsnijding is relatief ten opzichte van de huidige positie van het werkvlak.

Dieptemeting


Optie	Beschrijving
	De diepte wordt berekend vanaf de buitenoppervlakken van de boven- en onderflens.
	Diepte is de diepte van het lijf.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de plaateigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Flensplaat boven	Selecteer het profiel in de profielendatabase.
Flensplaat onder	Selecteer het profiel in de profielendatabase.
Lijfplaat dikte	Dikte van de lijfplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
