Plaatligger-plaatligger (200)

Plaatligger-plaatligger (200) maakt een verbinding tussen plaatliggers.

Gemaakte objecten

Eindplaten (2)
Flensschotjes (4) (optioneel)
Lijfschotjes (8) (optioneel)
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Alle schotjes en eindplaten worden gemaakt. Platen worden met acht bouten verbonden, maar u kunt elk aantal bouten gebruiken.

Voordat u begint

Maak twee plaatliggers.

Volgorde van selectie

Selecteer het lijf van het hoofdonderdeel (eerste ligger).
Selecteer het lijf van het aangelaste onderdeel (tweede ligger).

De verbinding wordt automatisch gemaakt als het aansluitende onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Eindplaten
2	Lijfschotjes
3	Flens schotjes

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de afmetingen van de eindplaten en schotjes, en de locatie van schotjes te definiëren en of de liggerflens is gefit.

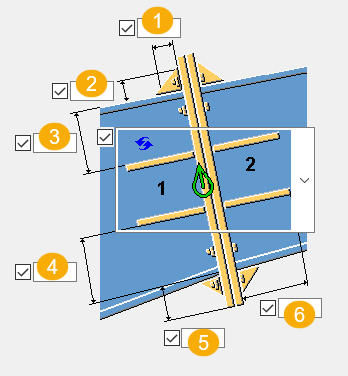

Afmetingen


	Beschrijving
1	Horizontale maatlijn van het flensschotje.
2	Verticale maatlijn van het flensschotje.
3	Randafstand bovenste schotje lijf naar de liggerflens.
4	Randafstand onderste lijfverstijver naar de liggerflens.
5	Maatlijn eindplaat vanaf de liggerrand.
6	Maatlijn schotje lijf vanaf de eindplaat.

Lijfschotjes


Optie	Beschrijving
	Standaard Bovenste en onderste lijfverstijvers worden gemaakt. AutoDefaults kan deze optie wijzigen.
	Bovenste en onderste lijfverstijvers worden gemaakt.
	Bovenste lijfverstijvers wordt gemaakt.
	Onderste lijfverstijvers worden gemaakt.
	Lijfverstijvers worden niet gemaakt.

Liggerflens


Optie	Beschrijving
	Standaard Liggerflenzen staan loodrecht op de liggeras. AutoDefaults kan deze optie wijzigen.
	De liggerflenzen worden gefit om gelijk met de eindplaten te zijn.
	Liggerflenzen staan loodrecht op de liggeras.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de eigenschappen van eindplaten, lijfschotjes en flensschotjes te definiëren. Stel de onderdeeldikte in op 0 om een onderdeel weg te laten.

Onderdelen


Optie	Beschrijving
Eindplaat	Dikte en breedte van de eindplaat.
Lijfschotje	Dikte en breedte van het lijfschotje.
Flensschotje	Dikte van het flensschotje.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Afwerking

Gebruik het Tabblad Afwerking om de vorm, het type en de maatlijnen van de lijfverstijver te definiëren.

Flensschotje


Optie	Beschrijving
	Standaard Schuin, afgeschuinde hoek AutoDefaults kan deze optie wijzigen.
	Schuin, afgeschuinde hoek
	Vierkant, één afgeschuinde hoek
	Vierkant, twee afgeschuinde hoeken

Type afwerking


Optie	Beschrijving
	Standaard Geen afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Afwerkingsmaatlijnen

U kunt de afwerkingsmaatlijnen voor lijf- en flensverstijvers definiëren.


	Beschrijving
1	Maatlijn horizontale afwerking.
2	Afmeting verticale afwerking.

Tabblad Bouten

Gebruik het tabblad Bouten om de afmetingen van de boutgroepen en de bouteigenschappen te definiëren.

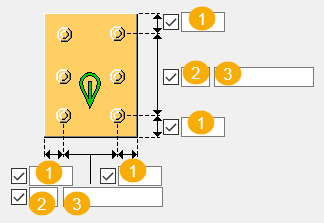

Afmetingen van de boutgroep


	Beschrijving
1	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
