Windverband (110)

Tekla Structures
Aangepast: 10 dec 2024
2025
Tekla Structures

Windverband (110)

Windverband (110) verbindt 1 tot 10 wind verbanden met een ligger of kolom door deze op een knoopplaat te bouten en te lassen of de knoopplaat op de balk of kolom te lassen.

De wvb kunnen:

  • zich in hetzelfde werkvlak bevinden als de ligger of kolom of ze kunnen schuin zijn

  • Aan dezelfde zijde van de ligger of kolom of aan elke zijde

Gemaakte objecten

  • Knoopplaat

    • Een knoopplaat, als de wvb zich aan dezelfde zijde van de balk of kolom bevinden

    • Een knoopplaat aan elke zijde van de balk of kolom, als de wvb zich aan beide zijden van de balk of kolom bevinden. De platen worden in de werkplaats gelast om een gezette knoopplaat te maken.

  • Bouten

  • Lassen

Gebruiken voor

Situatie Beschrijving

Twee knoopplaten gelast in de werkplaats om een gezette plaat te vormen. Windverbanden worden rechtstreeks aan de knoopplaat gebout.

Windverbandprofiel: L

De knoopplaat wordt aan de kolom gelast. Verbandlijven worden aan de knoopplaat gebout. Schotjes zijn niet gemaakt.

Kolom- of liggerprofiel: L

Windverbandprofiel: L

Voordat u begint

Maak een ligger of een kolom en één tot tien windverbanden.

Volgorde van selectie

  1. Selecteer het hoofdonderdeel (ligger of kolom).

  2. Selecteer het aansluitende onderdeel (eerste windverband).

  3. Selecteer de tweede aangelaste onderdelen (tweede verband, maximaal 10 wvb).

  4. Klik met de middelste muisknop om de verbinding te maken.

Onderdeelidentificatiecode

Beschrijving

1

Knoopplaat

Tabblad Afbeelding

Gebruik tabblad Afbeelding om de maatlijnen van de knoopplaat, verbandspeling en de uitsnijdingsopties voor de uiteinden van het verband aan beide zijden van het hoofdonderdeel te definiëren.

Afmetingen

Beschrijving

1

Lengte van de rand van de knoopplaat

Deze waarde is van invloed op de vorm van de knoopplaat.

2

Hoek van de knoopplaat (in graden)

Deze waarde is van invloed op de vorm van de knoopplaat.

3

Afstand verbandrand vanaf het hoofdonderdeel

4

Randafstand knoopplaat het hoofdonderdeel

Uitsnijden verbandeinde

Optie Beschrijving

Standaard

Verbanduiteinden worden vierkant uitgesneden.

AutoDefaults kan deze optie wijzigen.

Verbanduiteinden worden vierkant uitgesneden.

Verbanduiteinden worden loodrecht uitgesneden.

Tabblad Knoopplaat

Gebruik tabblad Knoopplaat om de eigenschappen van de knoopplaat, wvb-raveling en de las te definiëren.

Onderdelen

Optie Beschrijving

Knoopplaat

Dikte, breedte en hoogte van de knoopplaat

Optie

Beschrijving

Standaard

Pos.nr.

Prefix en startnummer voor het positienummer van het onderdeel.

Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.

Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Materiaal

Materiaalkwaliteit.

Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Naam

De naam die in tekeningen en lijsten wordt weergegeven.

Afwerking

Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Opmerking: In de volgende voorbeelden worden slechts enkele beschikbare opties weergegeven. U vindt meer opties op het tabblad Knoopplaat.

Positie van de knoopplaat op het windverband

Definieer waar de knoopplaat op het windverband moet worden geplaatst. Indien nodig kunt u de positie van de knoopplaat nauwkeurig afstellen door de knoopplaat in de z- of y-richting te verplaatsen.

Optie Beschrijving

Standaard

De knoopplaat wordt in het midden van het windverband geplaatst.

AutoDefaults kan deze optie wijzigen.

De knoopplaat wordt op de bovenflens van het windverband geplaatst.

Definieer hoe ver de knoopplaat in de z-richting wordt verplaatst.

Definieer hoe ver de knoopplaat in de y-richting wordt verplaatst.

Vorm van de knoopplaat

Als u de optie selecteert om het gewicht van de knoopplaat te optimaliseren, kunt u definiëren of de selectievolgorde van de windverbanden van invloed is op de positie van de windverbanden.

Optie Beschrijving

Standaard

AutoDefaults kan deze optie wijzigen.

Met deze optie wordt het gewicht van de knoopplaat geoptimaliseerd.

Positie van het windverband

Optie Beschrijving

Standaard

De windverbandpositie blijft ongewijzigd.

AutoDefaults kan deze optie wijzigen.

Het eerste geselecteerde windverband wordt het dichtst bij het hoofdonderdeel geplaatst.

Windverbandraveling

Optie Beschrijving

Selecteer of het windverband wordt geraveeld.

U kunt het verband inkepen als de plaat tegen de flens van het verband botst of als u sleufgaten in holle windverbanden wilt maken.

Met de laatste optie wordt een inkeping gemaakt en de plaat aan het windverband bevestigd met een bout.

  1. Verticale ravelingafmeting

  2. Horizontale afmeting van de raveling

  3. Hoek van de raveling

Vorm van de knoopplaat

Optie Beschrijving

Selecteer de vorm van de knoopplaat.

Uitsnijding knoopplaat

Optie Beschrijving

Selecteer of de knoopplaat aan de bovenzijde wordt gesneden.

Knoopplaat gat

Om de positie van een knoopplaat tijdens de assemblage in de werkplaats of op de bouwplaats te kunnen bepalen, is het mogelijk nodig een oriëntatiegat in de knoopplaat te maken.

Optie Beschrijving

Selecteer of er een gat in de knoopplaat wordt gemaakt en de zijde van het gat.

  1. Definieer de afstand vanaf het midden van het gat tot de rand van de knoopplaat.

  2. Definieer de diameter van het gat.

Knoopplaat lassen

Optie Beschrijving

Selecteer of de knoopplaat aan het verband wordt gelast.

Maatlijnen buigen

Optie Beschrijving

Voer de buiging lijnmaatlijnen voor de knoopplaat in schuine verbindingen in.

De knoopplaat wordt gebogen door de hoeken die door de aangelaste onderdelen zijn gemaakt.

Gaten in tekeningen bematen

Stel Maak extra boutgaten in schetsplaat in op Ja om een extra boutgat te maken dat loodrecht op de knoopplaat staat. Dit draagt er aan bij dat de maatlijnen voor gaten correct zijn wanneer de knoopplaat wordt afgeschuind zodat het knoopgat zich niet loodrecht op de knoopplaat bevindt.

Tabblad Knooppl.bouten

Gebruik tabblad Knoopplaat-bouten om de afmetingen en de eigenschappen van de bouten die de knoopplaat met de ligger of kolom verbinden.

Maatlijnen van de boutgroep

Beschrijving

1

Maatlijn voor de horizontale positie van de boutgroep.

2

Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten.

  • Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links.

  • Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten.

  • Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.

3

Maatlijn voor de verticale positie van de boutgroep.

4

Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.

  • Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout.

  • Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel.

  • Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

5

Aantal bouten.

6

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Knoopplaatverbinding type

Optie Beschrijving

Standaard

Knoopplaat is gelast.

AutoDefaults kan deze optie wijzigen.

Knoopplaat is gelast.

De knoopplaat wordt gebout.

Basiseigenschappen van bouten

Optie

Beschrijving

Standaard

Boutdiameter

Boutdiameter.

Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.

Boutnorm

De boutnorm die in de component moet worden gebruikt.

Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.

Tolerantie

De ruimte tussen de bout en het gat.

Draad in mat

Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden.

Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.

Ja

Montage/werkplaats

Locatie waar de bouten moeten worden bevestigd.

Montage

Zigzagsgewijze plaatsing van bouten

Optie

Beschrijving

Standaard

Niet zigzagsgewijs

AutoDefaults kan deze optie wijzigen.

Niet zigzagsgewijs

Zigzagtype 1

Zigzagtype 2

Zigzagtype 3

Zigzagtype 4

Tabblad Bouten staaf 1

Gebruik tabblad Bouten staaf 1 om de maatlijnen en eigenschappen van de bouten te definiëren die de windverbanden met het bovenste verband verbinden of alleen met de knoopplaat.

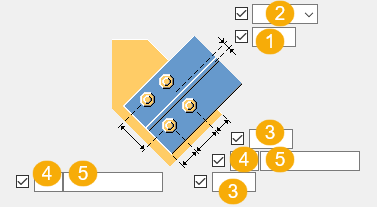

Maatlijnen van de boutgroep

Beschrijving

1

Maatlijn voor de verticale positie van de boutgroep.

2

Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.

  • Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout.

  • Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel.

  • Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

3

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

4

Aantal bouten.

5

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Boutafstand

Definieer de minimale afstand vanaf de verbandbouten tot het snijpunt van de hartlijnen van het hoofdonderdeel en het verband. Als een windverband loodrecht op het hoofdonderdeel staat, wordt de afstand vanaf de hartlijn van het hoofdonderdeel tot de dichtstbijzijnde bouten gemeten.

Basiseigenschappen van bouten

Optie

Beschrijving

Standaard

Boutdiameter

Boutdiameter.

Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.

Boutnorm

De boutnorm die in de component moet worden gebruikt.

Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.

Tolerantie

De ruimte tussen de bout en het gat.

Draad in mat

Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden.

Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.

Ja

Montage/werkplaats

Locatie waar de bouten moeten worden bevestigd.

Montage

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.

Optie

Beschrijving

Standaard

1

Verticale maat van sleufgat.

0 heeft een rond gat als resultaat.

2

Horizontale maat van sleufgat of speling van oversized gaten.

0 heeft een rond gat als resultaat.

Gattype

Met Sleufgat maakt u sleufgaten.

Oversized maakt oversized gaten.

Geen gat maakt geen gaten.

Tapgat maakt tapgaten.

Roteer sleufgaten

Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.

Sleufgat in

Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Zigzagsgewijze plaatsing van bouten

Optie

Beschrijving

Standaard

Niet zigzagsgewijs

AutoDefaults kan deze optie wijzigen.

Niet zigzagsgewijs

Zigzagtype 1

Zigzagtype 2

Zigzagtype 3

Zigzagtype 4

Tabblad Bouten staaf 2

Gebruik tabblad Bouten staaf 2 om de afmetingen en eigenschappen van de bouten te definiëren die de wind verbanden met de onderste knoopplaat verbinden.

Maatlijnen van de boutgroep

Beschrijving

1

Maatlijn voor de verticale positie van de boutgroep.

2

Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.

  • Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout.

  • Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel.

  • Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

3

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

4

Aantal bouten.

5

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Boutafstand

Definieer de minimale afstand vanaf de verbandbouten tot het snijpunt van de hartlijnen van het hoofdonderdeel en het verband. Als een windverband loodrecht op het hoofdonderdeel staat, wordt de afstand vanaf de hartlijn van het hoofdonderdeel tot de dichtstbijzijnde bouten gemeten.

Basiseigenschappen van bouten

Optie

Beschrijving

Standaard

Boutdiameter

Boutdiameter.

Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.

Boutnorm

De boutnorm die in de component moet worden gebruikt.

Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.

Tolerantie

De ruimte tussen de bout en het gat.

Draad in mat

Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden.

Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.

Ja

Montage/werkplaats

Locatie waar de bouten moeten worden bevestigd.

Montage

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.

Optie

Beschrijving

Standaard

1

Verticale maat van sleufgat.

0 heeft een rond gat als resultaat.

2

Horizontale maat van sleufgat of speling van oversized gaten.

0 heeft een rond gat als resultaat.

Gattype

Met Sleufgat maakt u sleufgaten.

Oversized maakt oversized gaten.

Geen gat maakt geen gaten.

Tapgat maakt tapgaten.

Roteer sleufgaten

Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.

Sleufgat in

Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Zigzagsgewijze plaatsing van bouten

Optie

Beschrijving

Standaard

Niet zigzagsgewijs

AutoDefaults kan deze optie wijzigen.

Niet zigzagsgewijs

Zigzagtype 1

Zigzagtype 2

Zigzagtype 3

Zigzagtype 4

Tabblad Wvb verb.

Gebruik tabblad Wvb verb om vulplaten tussen de wind verbanden en de knoopplaat te maken, om de windverbanden op de balk of kolom of op de knoopplaat te bouten.

Vulplaat

Optie Beschrijving

Standaard

Vulplaat wordt gemaakt.

AutoDefaults kan deze optie wijzigen.

De vulplaat wordt niet gemaakt.

Vulplaat wordt gemaakt.

Windverbanden met dubbele boutverbindingen

Standaard worden windverbanden aan de knoopplaat gebout. U kunt ook selecteren of u windverbanden aan de eerste of tweede balk wilt bouten of aan de geselecteerde kolom.

Optie Beschrijving

Bout windverbanden aan de knoopplaat.

Dit is de standaardoptie.

Bout het eerste geselecteerde verband naar zowel de knoopplaat als de eerste geselecteerde balk of kolom.

Bout de eerste en de volgende geselecteerde wvb naar zowel de knoopplaat als de eerste geselecteerde balk of kolom.

Afmetingen

Beschrijving

1

Randafstand bout

2

Afstand die aan het aangelaste onderdeel moet voldoen

3

Afstand die aan het aangelaste onderdeel moet voldoen

4

5

Maatlijn verbandrand

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken

Was dit nuttig?
Vorige
Volgende
