WVB-knoopplaat L-prof (62)

Kruis schetsplaat bout één tot tien windverbanden aan een ligger of een kolom met behulp van een knoopplaat. De knoopplaat wordt aan de ligger of kolom gelast of gebout. Windverbanden worden met behulp van hoekstalen en verbindingsplaten aan de knoopplaat gebout.

Gemaakte objecten

Knoopplaat
Hoekstalen
Verbindingsplaten
Vulplaten
Vulplaten
Schotjes
Bouten
Uitsnijdingen
Lassen

Gebruiken voor


Situatie	Beschrijving
	Windverbandprofiel: W De knoopplaat wordt aan de ligger gelast. Voor elk windverband worden verschillende verbindingsmaterialen gebruikt.
	Windverbandprofiel: W De knoopplaat wordt aan de ligger gelast. Windverbanden worden met behulp van verbindingsplaten en hoekstalen aan de knoopplaat gebout.
	Windverbandprofiel: W De knoopplaat wordt aan de ligger gelast. Voor elk windverband worden verschillende verbindingsmaterialen gebruikt.
	W-sectie windverband met knoopplaat met L-prof. Verschillende verbindingsopties voor windverbanden. Gelast/gebout, gebout/gebout.

Voordat u begint

Maak een ligger of een kolom en één tot tien windverbanden.

Selectievolgorde

Selecteer het hoofdonderdeel (ligger of kolom).
Selecteer het aansluitende onderdeel (eerste windverband).
Selecteer het tweede aansluitende onderdeel (tweede windverband).
Selecteer de volgende aansluitende onderdelen (volgende windverbanden).
Klik met de middelste muisknop om de component te maken.

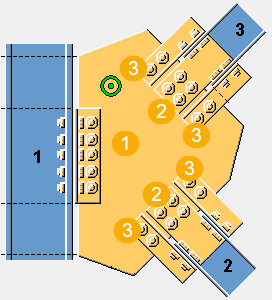

Identificatiecode onderdeel


	Beschrijving
1	Knoopplaat
2	Verbindingsplaat
3	Hoekstaal

Opmerking:

Tekla Structures gebruikt waarden in het bestand joints.def om deze component te maken.

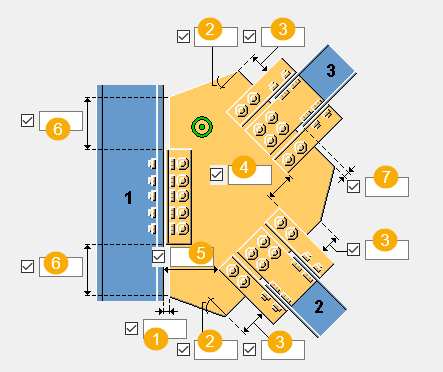

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de afmetingen te definiëren die de positie en de vorm van de knoopplaat definiëren.

Afmetingen


	Beschrijving
1	Definieer de openingsafstand tussen de knoopplaatrand en het hoofdonderdeel.
2	Definieer de hoek van de knoopplaat (in graden). Deze waarde is van invloed op de vorm van de knoopplaat.
3	Definieer de lengte van de rand van de knoopplaat. Deze waarde is van invloed op de vorm van de knoopplaat.
4	Definieer de afstand tussen de windverbanden.
5	Definieer de afstand tussen het hoofdonderdeel en het windverband.
6	Definieer de afstand tussen het hoekstaal of de rand van de verbindingsplaat en de rand van de knoopplaat.
7	Definieer de openingsafstand tussen de knoopplaatrand en het windverband.

Opmerking: In de volgende voorbeelden worden slechts enkele beschikbare opties weergegeven. U vindt meer opties op het tabblad Afbeelding.

Positie van de knoopplaat

Definieer hoe de knoopplaat wordt geplaatst wanneer een voetplaat wordt gebruikt.


Optie	Beschrijving
	Standaard De knoopplaat loopt parallel aan het hoofdonderdeel. AutoDefaults kan deze optie wijzigen.
	Knoopplaat loopt parallel aan het windverband.
	De knoopplaat is parallel aan het windverband, zonder een voetplaat.

Knoopplaatafmetingen


Optie	Beschrijving
	Standaard De knoopplaat loopt niet door het hoofdonderdeel. Definieer de afmeting van de uitsnijding van de knoopplaat. AutoDefaults kan deze optie wijzigen.
	De knoopplaat loopt niet door het hoofdonderdeel. Definieer de afmeting van de uitsnijding van de knoopplaat.
	De knoopplaat gaat door het hoofdonderdeel. Definieer de afmeting van de verlenging van de knoopplaat.
	De knoopplaat gaat door het hoofdonderdeel. Definieer de maatlijn van de plaatverlenging op de tegenovergestelde zijde.

Tabblad Knoopplaat

Gebruik het tabblad Knoopplaat om de eigenschappen, vorm en positie van de knoopplaat, de verbindingsplaat en de eigenschappen en oriëntatie van het hoekstaal te definiëren.

Platen


Optie	Beschrijving
Knoopplaat	Dikte, breedte en hoogte van de knoopplaat.
Verbindingsplaat1	Dikte en breedte van de verbindingsplaat.
L-profiel	Selecteer het hoekstaalprofiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Opmerking: In de volgende voorbeelden worden slechts enkele beschikbare opties weergegeven. U vindt meer opties op het tabblad Knoopplaat.

Knoopplaatverbinding

Definieer hoe de knoopplaat met het hoofdonderdeel wordt verbonden.


Optie	Beschrijving
	Standaard De knoopplaat wordt rechtstreeks op het hoofdonderdeel gelast. AutoDefaults kan deze optie wijzigen.
	De knoopplaat wordt met hoekstalen met het hoofdonderdeel verbonden. Selecteer op welke zijde van de knoopplaat de hoekstalen worden gemaakt.
	De knoopplaat is met een verbindingsplaat met het hoofdonderdeel verbonden. Selecteer op welke zijde van de knoopplaat de verbindingsplaat wordt gemaakt.

Oriëntatie van het hoekstaal

Definieer hoe het hoekstaal op de verbinding wordt geplaatst.


Optie	Beschrijving
	Standaard Het hoekstaal wordt op de verbinding geplaatst zodat de langere zijde met de knoopplaat wordt verbonden. AutoDefaults kan deze optie wijzigen.
	Het hoekstaal wordt op de verbinding geplaatst zodat de langere zijde met het hoofdonderdeel wordt verbonden.

Vorm van de knoopplaat

Als u de optie selecteert om het gewicht van de knoopplaat te optimaliseren, kunt u definiëren of de selectievolgorde van de windverbanden van invloed is op de positie van de windverbanden.


Optie	Beschrijving
	Standaard AutoDefaults kan deze optie wijzigen.
	Met deze optie wordt het gewicht van de knoopplaat geoptimaliseerd.

Positie van het windverband


Optie	Beschrijving
	Standaard De windverbandpositie blijft ongewijzigd. AutoDefaults kan deze optie wijzigen.
	Het eerste geselecteerde windverband wordt het dichtst bij het hoofdonderdeel geplaatst.

Positie van de knoopplaat op het windverband

Definieer waar de knoopplaat op het windverband moet worden geplaatst. Indien nodig kunt u de positie van de knoopplaat nauwkeurig afstellen door de knoopplaat in de z- of y-richting te verplaatsen.


Optie	Beschrijving
	Standaard De knoopplaat wordt in het midden van het windverband geplaatst. AutoDefaults kan deze optie wijzigen.
	De knoopplaat wordt op de bovenflens van het windverband geplaatst.
	Definieer hoe ver de knoopplaat in de z-richting wordt verplaatst.
	Definieer hoe ver de knoopplaat in de y-richting wordt verplaatst.

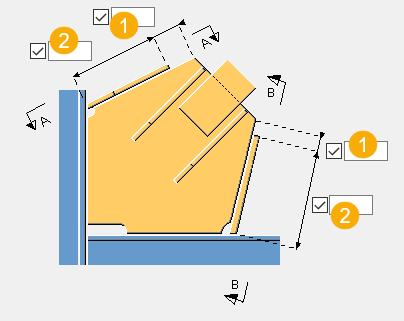

Afwerking van de knoopplaat

Definieer het afwerkingstype en de afmetingen van de knoopplaat en de hoeklimiet voor parallelle windverbanden.



1	Afstand tussen de verbindingsplaat en de binnenflens van het hoofdonderdeel.
2	Horizontale afstand tussen de rand van de knoopplaat en de flens van het hoofdonderdeel.
3	De horizontale maatlijn van de afwerking. De tweede afwerking wordt standaard niet gemaakt.
4	De verticale maatlijn van de afwerking. De tweede afwerking wordt standaard niet gemaakt.

Grootte van de uitsnijding

Als de knoopplaat door het hoofdonderdeel gaat, bepaalt u de grootte van de uitsnijding die voor de knoopplaat is gemaakt.


	Beschrijving
1	Definieer de horizontale grootte van de uitsnijding.
2	Definieer de verticale grootte van de uitsnijding.
3	Definieer de radius van de ronde uitsnede.

Tabblad Wvb verb.

Gebruik het tabblad Wvb verb. om de eigenschappen van de verbindingsplaat, het hoekstaal en de vulplaat te definiëren. Selecteer of er dubbele profielen voor de hoekverbinding worden gebruikt.

Onderdelen


Onderdeel	Beschrijving
Verbindingsplaat 1	Dikte en breedte van de verbindingsplaat.
Verbindingsprofiel	Selecteer het profiel in de profielendatabase.
L-prof 1 knooppl., L-prof 2 knooppl.	Selecteer het hoekstaalprofiel in de profielendatabase.
Vulplaat	Dikte en hoogte van de vulplaat.
Plaat 1 - knp.pl.	Dikte, breedte en hoogte van de plaat.
Plaat 2 - knp.pl.	Hoogte van de plaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Plaat maken


Optie	Beschrijving
	Selecteer of er een of twee verbindingsplaten worden gemaakt tussen het lijf van het windverband en de knoopplaat.
	Selecteer of er een vulplaat tussen de verbindingsplaat en het windverbandlijf wordt gemaakt. De standaard is dat er geen vulplaat wordt gemaakt.
	Selecteer andere zijde van de vulplaat. U kunt deze optie gebruiken wanneer u hebt geselecteerd dat u twee verbindingsplaten wilt maken.

Hoekstaal maken

Definieer of de windverbanden met behulp van hoekstalen of afschuifklampen aan de knoopplaat worden bevestigd en geef het aantal te maken hoekstalen op. De standaardoptie is om twee hoekstalen onder het windverbandlijf te maken.

Oriëntatie van het hoekstaal

Definieer hoe het hoekstaal op de verbinding wordt geplaatst.


Optie	Beschrijving
	Standaard Het hoekstaal wordt op de verbinding geplaatst zodat de langere zijde met de knoopplaat wordt verbonden. AutoDefaults kan deze optie wijzigen.
	Het hoekstaal wordt op de verbinding geplaatst zodat de langere zijde met het hoofdonderdeel wordt verbonden.

Verbindingstype


Optie	Beschrijving
	Selecteer het verbindingstype (las of bouten) tussen de knoopplaat en de verbindingsplaat.
	Als er een vulplaat wordt gemaakt, selecteer dan of er een las moet worden gemaakt tussen de vulplaat en het aansluitende onderdeel. U kunt deze instelling gebruiken als het verbindingstype bouten is.
	Selecteer het verbindingstype (las of bout) tussen de knoopplaat en het L-profiel.

L-profiel/hoofdonderdeel plaatbout


Optie	Beschrijving
Knoopplaat Bout	Selecteer het hoofdonderdeel van de bout: Knoopplaat of L-profiel/plaat.

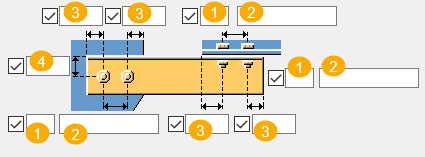

Afmetingen van de opening van de verbindingsplaat


	Beschrijving
1	Afmeting horizontale opening
2	Afmeting verticale opening

Tabblad Vulplaten

Gebruik het tabblad Vulplaten om de eigenschappen van de vulplaat te definiëren.

Platen


Optie	Beschrijving
Vulplaat 1, Vulplaat 2, Vulplaat 3	Dikte, breedte en hoogte van de vulplaten.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

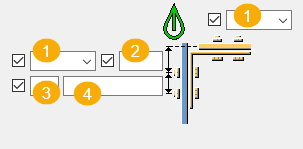

Positie en nummer van de vulplaat

U kunt bij het verbinden van windverbanden aan de knoopplaat vulplaten maken met hoekstalen.


	Beschrijving
1	Definieer de opening tussen het windverband en de verbindingsplaat.
2	Definieer hoeveel vulplaten er aan de boven- en onderflenzen worden gemaakt. Voer de profielgetallen van de vulplaat in: 1, 2 of 3. Dit zijn de getallen die zich op het bovenste gedeelte van het tabblad Vulplaten bevinden. Als u bijvoorbeeld drie vulplaten aan de bovenste flens wilt maken en u Vulplaat 1 tweemaal en Vulplaat 2 eenmaal wilt gebruiken, voert u 1 1 2 in. Het eerste getal dat u invoert is de vulplaat die zich het dichtst bij de windverbandflens bevindt.

Tabblad Knpplt verb.

Gebruik het tabblad Knpplt verb. om de boutgroepeigenschappen te definiëren voor bouten die de knoopplaat met het hoofdonderdeel verbinden en de verbinding van het hoekstaal definiëren.

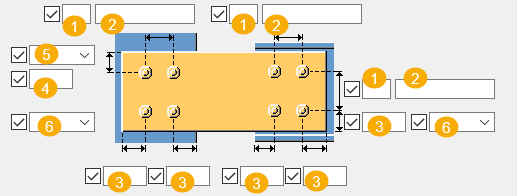

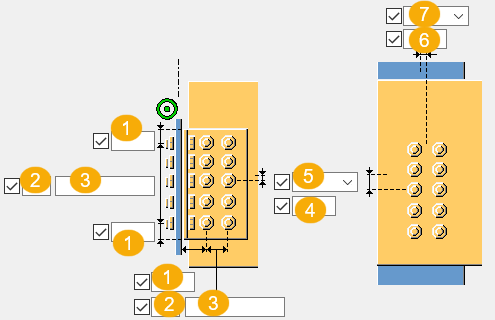

Afmetingen van de boutgroep


	Beschrijving
1	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
4	Maatlijn voor de verticale positie van de boutgroep.
5	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.
6	Maatlijn voor de horizontale positie van de boutgroep.
7	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten.


	Beschrijving
1	Locatie waar de bouten moeten worden bevestigd.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Type hoekstaalverbinding

Definieer hoe het hoekstaal aan de knoopplaat en het hoofdonderdeel wordt bevestigd.


Optie	Beschrijving
	Standaard Het hoofdonderdeel wordt met bouten bevestigd en het aansluitende onderdeel wordt gelast. AutoDefaults kan deze optie wijzigen.
	Automatisch Wanneer het hoofdonderdeel een buisprofiel is, worden de hoekstalen op het hoofdonderdeel gelast en met bouten op het aansluitende onderdeel bevestigd. Anders worden de hoekstalen met bouten op beide onderdelen bevestigd.
	Het hoofdonderdeel wordt met bouten bevestigd en het aansluitende onderdeel wordt gelast.
	Het hoofdonderdeel wordt gelast en het aansluitende onderdeel wordt met bouten bevestigd.
	Beide onderdelen worden met bouten bevestigd.
	Beide onderdelen worden gelast.

Bouten op de knoopplaat

Definieer of de knoopplaat met bouten met het hoofdonderdeel wordt verbonden wanneer er geen hoekstalen worden gebruikt.


	Beschrijving
	Standaard De bouten worden niet in de knoopplaat gemaakt. AutoDefaults kan deze optie wijzigen.
	De bouten worden in de knoopplaat gemaakt.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Schotjes

Gebruik het tabblad Schotjes om de eigenschappen en afmetingen van het schotje te definiëren.

Onderdelen


Onderdeel	Beschrijving
Schotje 1, Schotje 2	Dikte van het schotje.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Lengte van het schotje



1	Definieer de afstand tussen de rand van het schotje en de rand van de knoopplaat.
2	Definieer de lengte van het schotje.

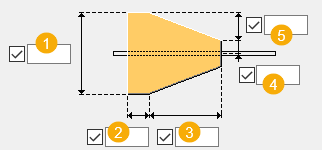

Afmetingen van het schotje


	Beschrijving
1	Definieer de breedte van het schotje.
2	Definieer de lengte van het rechte deel van het schotje.
3	Definieer de lengte van het schuine deel van het schotje.
4	Definieer de afstand vanaf de hartlijn van het schotje.
5	Definieer de verticale afstand tussen het rechte en het schuine deel van het schotje.

Type afwerking


Optie	Beschrijving
	Standaard Geen afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

Afwerkingsmaatlijnen


	Beschrijving
1	De horizontale maatlijn van de afwerking.
2	De verticale maatlijn van de afwerking.

Tabblad Bouten staaf 1/Bouten staaf 2/Bouten staaf 3

Gebruik de tabbladen Bouten staaf 1, Bouten staaf 2 en Bouten staaf 3 om de bouten te definiëren die de eerste, tweede en volgende windverbanden met de knoopplaat verbinden.

Afmetingen van de boutgroep


	Beschrijving
1	Aantal bouten.
2	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Maatlijn voor de verticale positie van de boutgroep.
5	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.
6	Selecteer het bouttype.

Verticale boutpositie


Optie	Beschrijving
	Boutpositie van de L-profielrand.
	Boutpositie van de hartlijn van het aansluitende onderdeel.

Boutafstand

Definieer de minimale afstand vanaf de bouten van de verbindingsplaat tot het snijpunt van de hartlijnen van het hoofdonderdeel en het windverband. Als een windverband loodrecht op het hoofdonderdeel staat, wordt de afstand vanaf de hartlijn van het hoofdonderdeel tot de dichtstbijzijnde bouten gemeten.


Optie	Optie	Optie

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Doordringlengte

Definieert de diepte waarin Tekla Structures zoekt naar delen van de geboute onderdelen. U kunt u instellen of de bout door één of door twee flenzen gaat.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
