Samengedrukte buis (S46)

Samengedrukte buis in punten (S46) maakt een schoor tussen twee punten die u aanwijst, met behulp van een buisvormige holle doorsnede. Er worden boutgroepen gemaakt aan beide uiteinden van de schoor.

Gemaakte objecten

Opmerking:

U kunt de afzonderlijke objecten die deze component maakt niet wijzigen.

Buisprofiel
Bouten

Gebruiken voor


Situatie	Beschrijving
	Samengedrukt buis tussen twee punten

Volgorde van selectie

Maak twee punten voordat u begint.

Opmerking: Wijzig het werkvlak voordat u de verbinding maakt om de rotatie van de T-profielen aan te passen.

Wijs het beginpunt voor de buis aan.
Wijs het eindpunt voor de buis aan.

De buis wordt automatisch gemaakt wanneer u het eindpunt aanwijst.

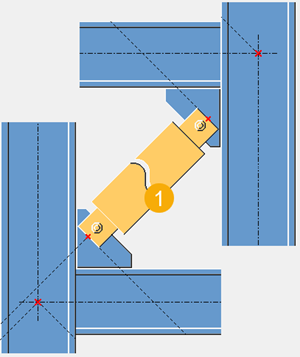

Onderdeelidentificatiecode


	Beschrijving
1	Buisprofiel

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

Afmetingen


	Beschrijving
1	Maatlijn horizontale offset
2	Maatlijn verticale offset
3	Maatlijn horizontale offset

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Buis	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Parameters

Gebruik het tabblad Parameters om de buisklasse en eindmaatlijnen te definiëren.

Maatlijnen buiseinde


	Beschrijving
1	Hoekmaatlijn
2	Lengte buiseinde

Bouten

Gebruik het tabblad Bouten om de afmetingen van de boutgroepen en de bouteigenschappen te definiëren.

Afmetingen van de boutgroep


	Beschrijving
1	Afstand tussen de bouten.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.
