Platgeslagen buis in bout (S48)

Samengedrukte buis in bout (S48) maakt een schoor met een samengedrukte buis tussen twee bestaande bouten.

Gemaakte objecten

Opmerking:

U kunt de afzonderlijke objecten die deze component maakt, niet wijzigen.


Situatie	Beschrijving
	Samengedrukte buis tussen twee bouten

Maak voordat u begint twee bouten handmatig of met behulp van een component, bijvoorbeeld Standard knoopplaat (1065).

Selecteer de eerste bout.
Selecteer de tweede bout.

De component wordt automatisch gemaakt als u de tweede bout selecteert.


	Beschrijving

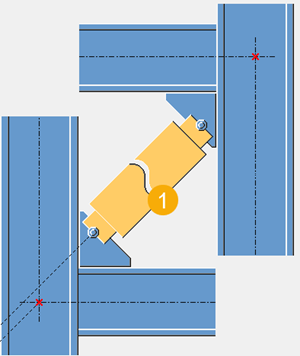

1	Buisprofiel

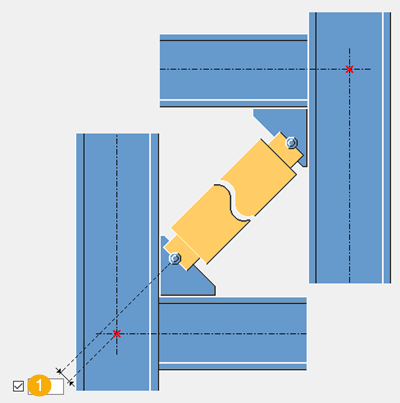

Gebruik het tabblad Afbeelding om de verticale offset van de buis te definiëren.


	Beschrijving
1	Verticale offset

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.


Optie	Beschrijving
Buis	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Gebruik het tabblad Parameters om de buisklasse en afwerking en maatlijnen van de rand te definiëren.


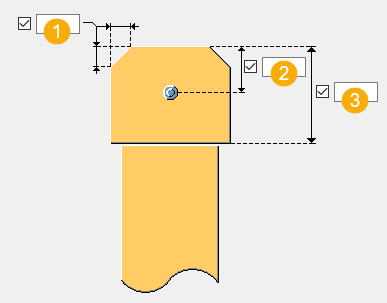

	Beschrijving
1	Maatlijn afwerking
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Lengte buiseinde

Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.
