Hoekknooppl. met L-prof (63)

Hoekknooppl. met L-prof (63) bout 1 tot 10 windverbanden aan een knoopplaat waarbij twee onderdelen met behulp van hoekstalen en verbindingsplaten een hoek vormen. Last de knoopplaat aan één van de onderdelen die de hoek vormen.

Gemaakte objecten

Knoopplaat
Verbindingsplaat tussen de knoopplaat en het windverbandlijf
Afschuifklamp tussen de knoopplaat en de windverbandflens
Hoekstalen
Vulplaten
Schotjes
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Windverbandprofiel: W De knoopplaat wordt aan een verlengde eindplaat gelast. Windverbanden worden met behulp van hoekstalen op de flenzen en verbindingsplaten op het lijf aan de knoopplaten gebout.
	Windverbandprofiel: W De knoopplaat wordt aan een verlengde eindplaat gelast. Windverbanden worden met behulp van hoekstalen op de flenzen gebout.
	Windverbandprofiel: W De knoopplaat wordt aan een verlengde eindplaat gelast. Windverbanden worden met behulp van verbindingsplaten op het lijf aan de knoopplaten gebout.

Voordat u begint

Maak twee onderdelen die een hoek vormen en 1 tot 10 windverbanden.

Opmerking:

Tekla Structures gebruikt waarden in het bestand joints.def om deze component te maken.

Volgorde van selectie

Selecteer het hoofdonderdeel (het eerste onderdeel dat de hoek vormt).
Selecteer het aansluitende onderdeel (eerste windverband).
Selecteer het tweede aansluitende onderdeel (tweede windverband).
Selecteer de volgende aansluitende onderdelen (volgende windverbanden).
Selecteer het aansluitende onderdeel dat de hoek vormt.
Klik met de middelste muisknop om de component te maken.

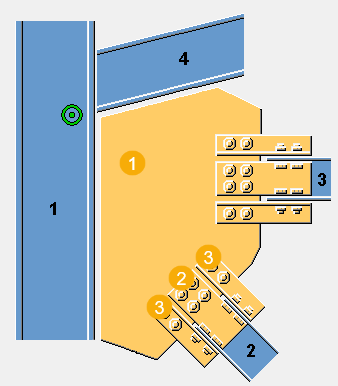

Onderdeelidentificatiecode


	Beschrijving
1	Knoopplaat
2	Verbindingsplaat
3	Hoekstaal

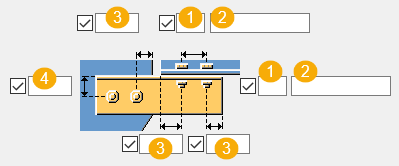

Tabblad Afbeelding

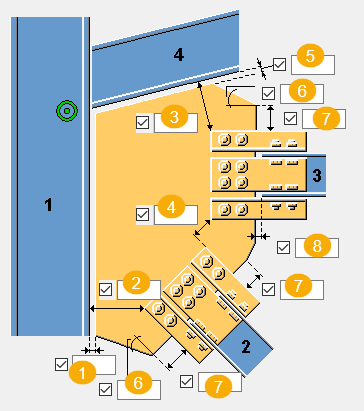

Gebruik het tabblad Afbeelding om de afmetingen te definiëren die de positie en de vorm van de knoopplaat definiëren.

Afmetingen


	Beschrijving
1	Definieer de openingsafstand tussen de knoopplaatrand en het hoofdonderdeel.
2	Definieer de randafstand tussen het hoofdonderdeel en het hoekstaal.
3	Definieer de randafstand tussen het hoekstaal en het laatste aansluitende onderdeel.
4	Definieer de randafstand tussen de hoekstalen.
5	Definieer de openingsafstand tussen de knoopplaatrand en het tweede onderdeel.
6	Definieer de hoek van de knoopplaat (in graden). Deze waarde is van invloed op de vorm van de knoopplaat.
7	Definieer de lengte van de rand van de knoopplaat. Deze waarde is van invloed op de vorm van de knoopplaat.
8	Definieer de afstand tussen de knoopplaat en het windverband.

Tabblad Knoopplaat

Gebruik het tabblad Knoopplaat om de knoopplaateigenschappen te definiëren.

Knoopplaat


Optie	Beschrijving
Knoopplaat	Dikte, breedte en hoogte van de knoopplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Opmerking:

In de volgende voorbeelden worden slechts enkele beschikbare opties weergegeven. U vindt meer opties op het tabblad Knoopplaat.

Positie van de knoopplaat op het windverband

Definieer waar de knoopplaat op het windverband moet worden geplaatst. Indien nodig kunt u de positie van de knoopplaat nauwkeurig afstellen door de knoopplaat in de z- of y-richting te verplaatsen.


Optie	Beschrijving
	Standaard De knoopplaat wordt in het midden van het windverband geplaatst. AutoDefaults kan deze optie wijzigen.
	De knoopplaat wordt op de bovenflens van het windverband geplaatst.
	Definieer hoe ver de knoopplaat in de z-richting wordt verplaatst.
	Definieer hoe ver de knoopplaat in de y-richting wordt verplaatst.

Vorm van de knoopplaat

Als u de optie selecteert om het gewicht van de knoopplaat te optimaliseren, kunt u definiëren of de selectievolgorde van de windverbanden van invloed is op de positie van de windverbanden.


Optie	Beschrijving
	Standaard AutoDefaults kan deze optie wijzigen.
	Met deze optie wordt het gewicht van de knoopplaat geoptimaliseerd.

Vorm van de knoopplaat

De rand van de knoopplaat kan loodrecht op het hoofdonderdeel of het aansluitende onderdeel staan.


Optie	Beschrijving
	Selecteer de randvorm van de knoopplaat tussen het laatste en voorlaatste aansluitende onderdeel.
	Selecteer de randvorm van de knoopplaat tussen het hoofdonderdeel en het eerste aansluitende onderdeel.

Knoopplaatfitting


Optie	Beschrijving
	Selecteer of de knoopplaat op het als laatste geselecteerde aansluitende onderdeel is gefit.

Knoopplaat lassen


Optie	Beschrijving
	Standaard De knoopplaat wordt aan het hoofdonderdeel gelast. AutoDefaults kan deze optie wijzigen.
	De knoopplaat wordt aan het hoofdonderdeel gelast.
	De knoopplaat wordt aan het aansluitende onderdeel gelast.

Binnenste hoek van de knoopplaat

Definieer de horizontale en verticale maatlijnen van de afwerking.


Optie	Beschrijving
	Standaard Geen afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolle afwerking
	Holle afwerking
	Schuin
	vierkant

Tabblad Wvb verb.

Gebruik het tabblad Wvb verb. om de eigenschappen van de verbindingsplaat, het hoekstaal, de vulplaat en de afschuifklamp te definiëren.

Platen


Optie	Beschrijving
Verbindingsplaat	Dikte en breedte van de verbindingsplaat. Selecteer het type verbindingsplaatprofiel.
Hoek bovenste vlak Hoek onderste vlak	Selecteer het hoekstaalprofiel.
Vulplaat	Dikte van de vulplaat.
Bovenste dwarsvlak	Dikte, breedte en hoogte van de bovenste afschuifklamp.
Onderste dwarsvlak	Hoogte van het onderste dwarsvlak.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Plaat maken


Optie	Beschrijving
	Selecteer of er een of twee verbindingsplaten worden gemaakt tussen het lijf van het windverband en de knoopplaat.
	Selecteer of er een vulplaat tussen de verbindingsplaat en het windverbandlijf wordt gemaakt. De standaard is dat er geen vulplaat wordt gemaakt.
	Selecteer andere zijde van de vulplaat. U kunt deze optie gebruiken wanneer u hebt geselecteerd dat u twee verbindingsplaten wilt maken.

Hoekstaal maken

Definieer of de windverbanden met behulp van hoekstalen of afschuifklampen aan de knoopplaat worden bevestigd en geef het aantal te maken hoekstalen op. De standaardoptie is om twee hoekstalen onder het windverbandlijf te maken.

Oriëntatie van het hoekstaal

Definieer hoe het hoekstaal op de verbinding wordt geplaatst.


Optie	Beschrijving
	Standaard Het hoekstaal wordt op de verbinding geplaatst zodat de langere zijde met de knoopplaat wordt verbonden. AutoDefaults kan deze optie wijzigen.
	Het hoekstaal wordt op de verbinding geplaatst zodat de langere zijde met het hoofdonderdeel wordt verbonden.

Verbindingstype


Optie	Beschrijving
	Selecteer het verbindingstype (las of bouten) tussen de knoopplaat en de verbindingsplaat.
	Als er een vulplaat wordt gemaakt, selecteer dan of er een las moet worden gemaakt tussen de vulplaat en het aansluitende onderdeel. U kunt deze instelling gebruiken als het verbindingstype bouten is.
	Selecteer het verbindingstype (las of bout) tussen de knoopplaat en het hoekstaal.

L-profiel/hoofdonderdeel plaatbout


Optie	Beschrijving
Knoopplaat Bout	Selecteer het hoofdonderdeel van de bout: Knoopplaat of L-profiel/plaat.

Afmetingen van de opening van de verbindingsplaat


	Beschrijving
1	Afmeting horizontale opening
2	Afmeting verticale opening

Tabblad Vulplaten

Gebruik het tabblad Vulplaten om de eigenschappen van de vulplaat te definiëren.

Platen


Optie	Beschrijving
Vulplaat 1 Vulplaat 2 Vulplaat 2	Dikte, breedte en hoogte van de vulplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Positie van de vulplaat

U kunt bij het verbinden van windverbanden aan de knoopplaat vulplaten maken met hoekstalen.


	Beschrijving
1	Definieer de opening tussen het windverband en de verbindingsplaat.
2	Definieer hoeveel vulplaten er aan de boven- en onderflenzen worden gemaakt. Voer de profielgetallen van de vulplaat in: 1, 2 of 3. Dit zijn de getallen die zich op het bovenste gedeelte van het tabblad Vulplaten bevinden. Als u bijvoorbeeld drie vulplaten aan de bovenste flens wilt maken en u Vulplaat 1 tweemaal en Vulplaat 1 eenmaal wilt gebruiken, voert u 1 1 2 in. Het eerste getal dat u invoert is de vulplaat die zich het dichtst bij de windverbandflens bevindt.

Tabblad Schotjes

Gebruik het tabblad Schotjes om de eigenschappen van de schotjes en afmetingen te definiëren.

Schotjes


Optie	Beschrijving
Schotje 1 Schotje 2	Dikte van het schotje.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Lengte van het schotje


	Beschrijving
1	Afstand tussen de rand van het schotje en de rand van de knoopplaat.
2	De lengte van het schotje.

Afmetingen van het schotje


	Beschrijving
1	De breedte van het schotje.
2	Lengte van het rechte deel van het schotje.
3	De lengte van het schuine deel van het schotje.
4	Afstand vanaf de hartlijn van het schotje.
5	De verticale afstand tussen het rechte en het schuine deel van het schotje.

Tabblad Bouten staaf 1/bouten staaf 2

Gebruik de tabbladen Bouten staaf 1 en Bouten staaf 2 om de bouten te definiëren die het eerste en tweede windverband met de knoopplaat verbindt.

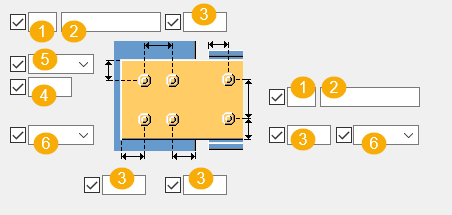

Maatlijnen van de boutgroep


	Beschrijving
1	Aantal bouten.
2	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Maatlijn voor de verticale positie van de boutgroep.
5	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
6	Selecteer het bouttype.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Doordringlengte

Definieert de diepte waarin Tekla Structures zoekt naar delen van de geboute onderdelen. U kunt u instellen of de bout door één of door twee flenzen gaat.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabbladen Hoekstaal bouten 1/Hoekstaal bouten 2

Gebruik het tabblad Bouten hoekstaal om de bouten te definiëren die de hoekstalen verbinden.

Maatlijnen van de boutgroep


	Beschrijving
1	Aantal bouten.
2	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Maatlijn voor de verticale positie van de boutgroep.

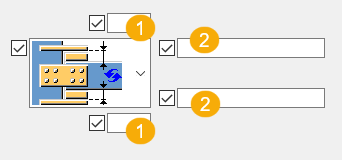

Boutafstand

Definieer de minimale afstand vanaf de bouten van de verbindingsplaat tot het snijpunt van de hartlijnen van het hoofdonderdeel en het windverband. Als een windverband loodrecht op het hoofdonderdeel staat, wordt de afstand vanaf de hartlijn van het hoofdonderdeel tot de dichtstbijzijnde bouten gemeten.


Optie	Optie

Verticale boutpositie


Optie	Beschrijving
	Boutpositie van de hoekstaalrand.
	Boutpositie van de hartlijn van het aansluitende onderdeel.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Doordringlengte

Definieert de diepte waarin Tekla Structures zoekt naar delen van de geboute onderdelen. U kunt u instellen of de bout door één of door twee flenzen gaat.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
