Hoekknoopplaat buis (56)

Hoekknoopplaat buis (56) verbindt 1 tot 10 holle windverbanden met behulp van een knoopplaat aan de hoek waar twee onderdelen samenkomen. Bout windverbanden met de knoopplaat met behulp van een verbindingsplaat of een koppelplaat die in het windverband wordt gestoken. Optie om extra verbindingsplaten te maken. Verzegelt windverbanden.

Gemaakte objecten

Knoopplaat
Verbindingsplaten
Afdichtplaten
Koppelplaten (optioneel)
Afdekplaten (optioneel)
Schotjes
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Windverbandprofiel: RHS Kadertype: Kolom en verlengde eindplaat De knoopplaat wordt aan een verlengde eindplaat gelast. De windverbanden worden met koppelplaten op de knoopplaat gebout.
	Windverbandprofiel: RHS Kadertype: Kolom en ligger De knoopplaat wordt aan de kolomflens gelast. Windverbanden worden met behulp van knoopplaten en verbindings- en afdekplaten gebout.

Voordat u begint

Maak twee onderdelen die een hoek vormen en 1 tot 10 windverbanden.

Volgorde van selectie

Selecteer het hoofdonderdeel (het eerste onderdeel dat de hoek vormt).
Selecteer het aansluitende onderdeel (eerste windverband).
Selecteer het tweede aansluitende onderdeel (tweede windverband).
Selecteer de volgende aansluitende onderdelen (volgende windverbanden).
Selecteer het aangelast onderdeel dat de hoek vormt (Tekla Structures verbindt de knoopplaat aan dit onderdeel).
Klik met de middelste muisknop om de verbinding te maken.

Opmerking:

Tekla Structures gebruikt waarden in het bestand joints.def om deze component te maken.

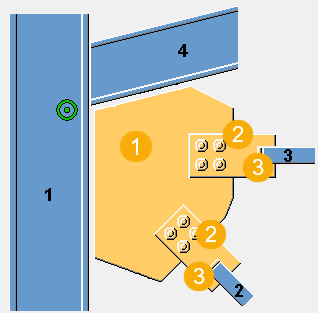

Onderdeelidentificatiecode


	Beschrijving
1	Knoopplaat
2	Verbindingsplaat
3	Afdichtingsplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de positie en de vorm van de knoopplaat te definiëren.

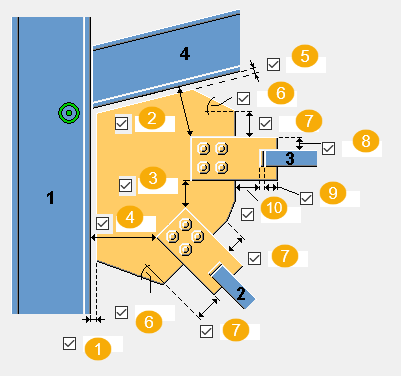

Afmetingen


	Beschrijving
1	Definieer de opening tussen de knoopplaatrand en het hoofdonderdeel (eerste onderdeel dat de hoek vormt).
2	Definieer de randafstand tussen de verbindingsplaat en het laatste aansluitende onderdeel.
3	Definieer de afstand tussen de verbindingsplaten.
4	Definieer de randafstand tussen de verbindingsplaat en het hoofdonderdeel.
5	Definieer de opening tussen de knoopplaatrand en het aansluitende onderdeel (tweede onderdeel dat de hoek vormt).
6	Definieer de hoek van de knoopplaat (in graden). Deze waarde is van invloed op de vorm van de knoopplaat.
7	Definieer de lengte van de rand van de knoopplaat. Deze waarde is van invloed op de vorm van de knoopplaat.
8	Definieer de lengte van de rand van de verbindingsplaat.
9	Definieer de lengte van het windverband op de verbindingsplaat.
10	Definieer de randafstand tussen de afdichtingsplaat en de knoopplaat.

Tabblad Knoopplaat

Gebruik het tabblad Knoopplaat om de knoopplaateigenschappen te definiëren.

Knoopplaat


Optie	Beschrijving
Knoopplaat	Dikte, breedte en hoogte van de knoopplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Opmerking:

In de volgende voorbeelden worden slechts enkele beschikbare opties weergegeven. U vindt meer opties op het tabblad Knoopplaat.

Positie van de knoopplaat op het windverband

Definieer waar de knoopplaat op het windverband moet worden geplaatst. Indien nodig kunt u de positie van de knoopplaat nauwkeurig afstellen door de knoopplaat in de z- of y-richting te verplaatsen.


Optie	Beschrijving
	Standaard De knoopplaat wordt in het midden van het windverband geplaatst. AutoDefaults kan deze optie wijzigen.
	De knoopplaat wordt op de bovenflens van het windverband geplaatst.
	Definieer hoe ver de knoopplaat in de z-richting wordt verplaatst.
	Definieer hoe ver de knoopplaat in de y-richting wordt verplaatst.

Vorm van de knoopplaat

Als u de optie selecteert om het gewicht van de knoopplaat te optimaliseren, kunt u definiëren of de selectievolgorde van de windverbanden van invloed is op de positie van de windverbanden.


Optie	Beschrijving
	Standaard AutoDefaults kan deze optie wijzigen.
	Met deze optie wordt het gewicht van de knoopplaat geoptimaliseerd.

Positie van het windverband


Optie	Beschrijving
	Standaard De windverbandpositie blijft ongewijzigd. AutoDefaults kan deze optie wijzigen.
	Het eerste geselecteerde windverband wordt het dichtst bij het hoofdonderdeel geplaatst.

Vorm van de knoopplaat

De rand van de knoopplaat kan loodrecht op het hoofdonderdeel of het aansluitende onderdeel staan.


Optie	Beschrijving
	Selecteer de randvorm van de knoopplaat tussen het laatste en voorlaatste aansluitende onderdeel.
	Selecteer de randvorm van de knoopplaat tussen het hoofdonderdeel en het eerste aansluitende onderdeel.

Knoopplaatfitting


Optie	Beschrijving
	Selecteer of de knoopplaat op het als laatste geselecteerde aansluitende onderdeel is gefit.

Knoopplaat lassen

Las 1 wordt gebruikt om het knoopplaatonderdeel aan het hoofdonderdeel te lassen en las 4 wordt gebruikt voor het lassen van de knoopplaat aan het laatste aansluitende onderdeel.


Optie	Beschrijving
	Standaard De knoopplaat wordt aan het hoofdonderdeel gelast. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	De knoopplaat wordt aan het hoofdonderdeel gelast.
	De knoopplaat wordt aan het aansluitende onderdeel gelast.
	De knoopplaat wordt aan het hoofdonderdeel en het aansluitende onderdeel gelast.

Binnenste hoek van de knoopplaat

Definieer de horizontale en verticale maatlijnen van de afwerking.


Optie	Beschrijving
	Standaard Geen afwerking Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Geen afwerking
	Lijnvormige afwerking
	Bolle afwerking
	Holle afwerking
	Schuin
	vierkant

Tabblad Wvb verb.

Gebruik het tabblad Wvb verb. om eigenschappen van de verbindingsplaat, afdichtingsplaat, koppelplaat en afdekplaat te definiëren.

Platen


Optie	Beschrijving
Verbindingsplaat	Dikte, breedte en hoogte van de verbindingsplaat.
Afdichtplaten	Dikte, breedte en hoogte van de afdichtingsplaat.
Koppelplaat	Dikte van de koppelplaat.
Afdekplaat	Dikte, breedte en hoogte van de afdekplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Typen windverbandverbindingen

Definieer hoe het windverband met de verbindingsplaat wordt verbonden.


Optie	Beschrijving
	Standaard Het windverband wordt gelast. AutoDefaults kan deze optie wijzigen.
	Het windverband wordt gelast.
	Het windverband wordt gebout.
	Het windverband wordt gelast en rondom de moeren geraveeld.
	Een koppelplaat en een afdekplaat worden gemaakt.

Uitsnijding in windverband

Definieer de breedte van de uitsnijding in het windverband waarbij t de dikte van de verbindingsplaat is.

Definieer de lengte van de uitsnijding in het windverband vanaf de rand van de verbindingsplaat.

Ronde uitsnijding in windverband


Optie	Beschrijving
	Standaard Haakse uitsparing AutoDefaults kan deze optie wijzigen.
	Haakse uitsparing
	Ronde uitsnijding Voer de radiuswaarde in.

Verbindingsplaat

Definieer of het windverband is geraveeld of dat de verbindingsplaat wordt uitgesneden wanneer de verbindingsplaat met het windverband wordt verbonden.


Optie	Beschrijving
	Standaard Het windverband wordt geraveeld. AutoDefaults kan deze optie wijzigen.
	Het windverband wordt geraveeld.
	De verbindingsplaat wordt uitgesneden.
	De verbindingsplaat wordt uitgesneden, maar het onderdeel van de verbindingsplaat dat binnen het windverband wordt gemaakt, wordt niet verwijderd.
	Als u de verbindingsplaat uitsnijdt, kunt u de grootte van de opening tussen het windverband en de verbindingsplaat definiëren.

Aantal verbindingsplaten

Definieer of één of twee verbindingsplaten worden gebruikt om het windverband met de knoopplaat te verbinden.


Optie	Beschrijving
	Standaard Eén verbindingsplaat Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Eén verbindingsplaat
	Twee verbindingsplaten

Afwerking van de verbindingsplaat


Optie	Beschrijving
	Standaard Er worden geen afwerkingen gemaakt. AutoDefaults kan deze optie wijzigen.
	Er worden geen afwerkingen gemaakt.
	Er worden afwerkingen gemaakt.
	Als u afwerkingen maakt, definieert u de verticale en horizontale afmetingen van de afwerking.

Eindplaten

Als u de eindplaten gebruikt om de windverbanden af te dichten, definieert u de vorm en afmetingen van de eindplaat.


Optie	Beschrijving
	Standaard Rechte eindplaat. AutoDefaults kan deze optie wijzigen.
	Rechte eindplaat.
	Ronde eindplaat.

Randafstand van de eindplaat.


Optie	Beschrijving
	Afstand van de rand van de eindplaat vanaf de buitenrand van het windverband.

Afwerking van de eindplaat

Definieer het type en de horizontale en verticale afmetingen van de afwerking van de eindplaat.

Tabblad Schotjes

Gebruik het tabblad Schotjes om de eigenschappen van de schotjes en afmetingen te definiëren.

Schotjes


Optie	Beschrijving
Schotje 1 Schotje 2	Dikte van het schotje.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Lengte van het schotje


	Beschrijving
1	Afstand tussen de rand van het schotje en de rand van de knoopplaat.
2	De lengte van het schotje.

Afmetingen van het schotje


	Beschrijving
1	De breedte van het schotje.
2	Lengte van het rechte deel van het schotje.
3	De lengte van het schuine deel van het schotje.
4	Afstand vanaf de hartlijn van het schotje.
5	De verticale afstand tussen het rechte en het schuine deel van het schotje.

Tabblad Bouten staaf 1/bouten staaf 2

Gebruik de tabbladen Bouten staaf 1 en Bouten staaf 2 om de bouten te definiëren die het eerste en tweede windverband met de knoopplaat verbindt.

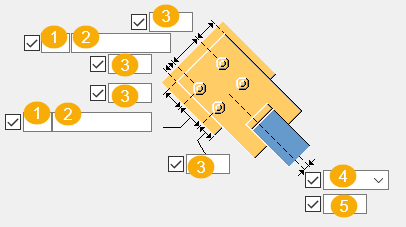

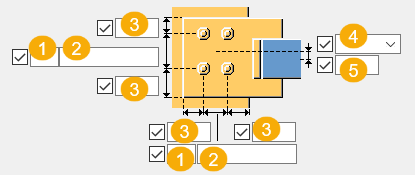

Afmetingen van de boutgroepen op verbindingsplaten


	Beschrijving
1	Aantal bouten.
2	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.
5	Maatlijn voor de verticale positie van de boutgroep.

Boutafstand

Definieer de minimale afstand vanaf de bouten van de verbindingsplaat tot het snijpunt van de hartlijnen van het hoofdonderdeel en het windverband. Als een windverband loodrecht op het hoofdonderdeel staat, wordt de afstand vanaf de hartlijn van het hoofdonderdeel tot de dichtstbijzijnde bouten gemeten.


Optie	Optie

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Bouttype knoopplaatzijde en windverbandzijde

Selecteer het bouttype om de locatie te definiëren waar de bouten moeten worden bevestigd.

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
