Ringplaat

Ringplaat maakt een ringplaat. De ringplaat kan cirkelvormig, elliptisch of hoekig zijn. Ringplaat maakt lassen tussen de kolommen en de ringplaat.

Gemaakte objecten

Ringplaat
Lassen

Gebruiken voor


Situatie	Beschrijving
	Cirkelvormige ringplaat op een buiskolom.
	Hoekige ringplaat op een buiskolom.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom).
Wijs een positie voor de verbinding aan.
Het verbinding wordt automatisch gemaakt wanneer de positie wordt aangewezen.

Onderdeelidentificatiecode


	Onderdeel
1	Ringplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de vorm en de afmetingen van de ringplaat in de verbinding Ringplaat te definiëren.

Type ringplaat


Optie	Beschrijving	Standaard
Ringplaat	Selecteer het type ringplaat: Standaard Cirkelvormig Elliptisch Hoekig	Cirkelvormig

Maattype ringplaat


Optie	Beschrijving	Standaard
Maattype ringplaat	Selecteer hoe de ringplaatmaatlijn wordt gemeten: Standaard Plaat afmeting Absolute plaatafmeting	Plaat afmeting

Doorsnede richting


Optie	Beschrijving
	Standaard De uitsnijding wordt langs het hoofdonderdeel gemaakt. AutoDefaults kan deze optie wijzigen.
	De uitsnijding wordt langs het hoofdonderdeel gemaakt.
	De uitsnijding wordt loodrecht op de plaat gemaakt.

Afmetingen van de ringplaatoffset


	Beschrijving
1	Ringplaatoffset vanaf het aangewezen punt.
2	Ringplaatspeling vanaf de buitenrand van het hoofdonderdeel.

Meten ringplaatoffset


Optie	Beschrijving
	Standaard De offsetafmeting wordt gemeten vanaf de hartlijn van de ringplaat. AutoDefaults kan deze optie wijzigen.
	De offsetafmeting wordt gemeten vanaf de hartlijn van de ringplaat.
	De offsetafmeting wordt gemeten vanaf de onderrand van de ringplaat.
	De offsetafmeting wordt gemeten vanaf de bovenrand van de ringplaat.

Merk maken


Optie	Beschrijving	Standaard
Merk maken	Definieer hoe de onderdelen in een merk worden opgenomen: Standaard Ja - Alle onderdelen bevinden zich in één enkel merk. Nee - Onderdelen worden niet in één enkel merk opgenomen.	Ja

Afmetingen cirkelvormige ringplaat


	Beschrijving	Standaard
1	Plaat afmeting Definieer de minimumbreedte van de ringplaat.	`200 mm`


	Beschrijving	Standaard
1	Absolute plaatafmeting Definieer de absolute breedte van de ringplaat vanaf het middelpunt.	`Minimumbreedte + speling + onderdeelhoogte/2`

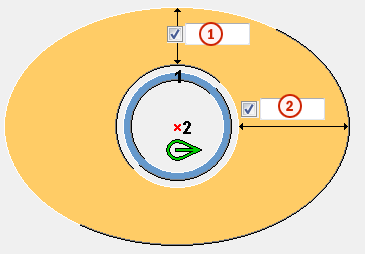

Afmetingen van elliptische ringplaten


	Beschrijving	Standaard
1	Verticale breedte van de ringplaat.	`200 mm`
2	Horizontale breedte van de ringplaat.	`200 mm`

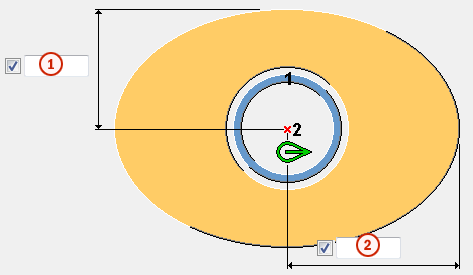

	Beschrijving	Standaard
1	Absolute verticale breedte van de ringplaat vanaf het middelpunt.	`Verticale breedte + speling + onderdeelhoogte/2`
2	Absolute horizontale breedte van de ringplaat vanaf het middelpunt.	`Horizontale breedte + speling + onderdeelhoogte/2`

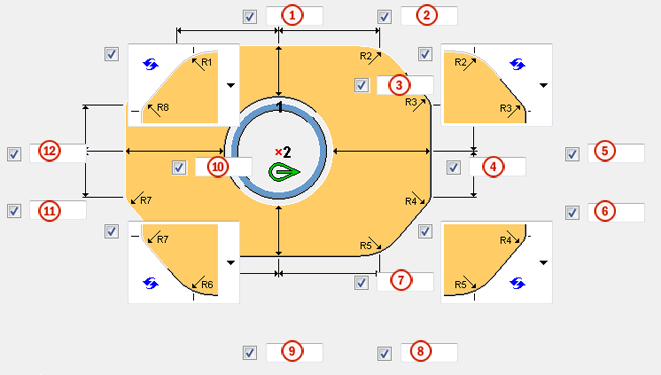

Afmetingen hoekige ringplaat

U kunt de radius voor elke hoek definiëren.


	Beschrijving	Standaard
1	Horizontale afstand tussen hoekradius R1 en het aangewezen punt.	`150 mm`
2	Horizontale afstand tussen hoekradius R2 en het aangewezen punt.	`150 mm`
3	Verticale afstand tussen de bovenste buitenrand van de plaat en de binnenrand van de plaat.	`200 mm`
4	Horizontale afstand tussen de rechterzijde van de plaat en het binnenste centrum van de plaat.	`200 mm`
5	Verticale afstand tussen hoekradius R3 en het aangewezen punt.	`150 mm`
6	Horizontale afstand tussen hoekradius R4 en het aangewezen punt.	`150 mm`
7	Verticale afstand tussen de onderste buitenrand van de plaat en de binnenste centrum van de plaat.	`200 mm`
8	Horizontale afstand tussen hoekradius R5 en het aangewezen punt.	`150 mm`
9	Horizontale afstand tussen hoekradius R6 en het aangewezen punt.	`150 mm`
10	Horizontale afstand tussen de linkerzijde van de plaat en het binnenrand van de plaat.	`200 mm`
11	Verticale afstand tussen hoekradius R7 en het aangewezen punt.	`150 mm`
12	Verticale afstand tussen hoekradius R8 en het aangewezen punt.	`150 mm`


	Beschrijving	Standaard
1	Horizontale afstand tussen hoekradius R1 en het aangewezen punt.	`150 mm`
2	Horizontale afstand tussen hoekradius R2 en het aangewezen punt.	`150 mm`
3	Absolute verticale afstand tussen de bovenste buitenrand van de plaat en het middelpunt.	`Verticale breedte + speling + onderdeelhoogte/2`
4	Absolute horizontale afstand tussen de rechterzijde van de plaat en het middelpunt.	`Horizontale breedte + speling + onderdeelhoogte/2`
5	Verticale afstand tussen hoekradius R3 en het aangewezen punt.	`150 mm`
6	Horizontale afstand tussen hoekradius R4 en het aangewezen punt.	`150 mm`
7	Absolute verticale afstand tussen de onderste buitenrand van de plaat en het middelpunt.	`Verticale breedte + speling + onderdeelhoogte/2`
8	Horizontale afstand tussen hoekradius R5 en het aangewezen punt.	`150 mm`
9	Horizontale afstand tussen hoekradius R6 en het aangewezen punt.	`150 mm`
10	Absolute horizontale afstand tussen de linkerzijde van de plaat en het middelpunt.	`Horizontale breedte + speling + onderdeelhoogte/2`
11	Verticale afstand tussen hoekradius R7 en het aangewezen punt.	`150 mm`
12	Verticale afstand tussen hoekradius R8 en het aangewezen punt.	`150 mm`

Hoekvorm


Optie	Beschrijving
	Standaard Twee radiusmaatlijnen AutoDefaults kan deze optie wijzigen.
	Twee radiusmaatlijnen
	Eén radiusmaatlijn

Ringplaat


Optie (cirkelvormig)	Optie (elliptisch)	Optie (hoekig)	Beschrijving
			Standaard Eén ringplaat AutoDefaults kan deze optie wijzigen.
			Eén ringplaat
			Twee halve ringplaten
			Vier kwart ringplaten

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de eigenschappen van de ringplaat te definiëren.

Onderdeel


Onderdeel	Beschrijving	Standaard
Ringplaat	Dikte van de ringplaat.	`10 mm`


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Afwerkingen

Gebruik het tabblad Afwerkingen om de afwerkingseigenschappen van de ringplaat te definiëren.

Afwerkingsafmetingen

Voor cirkelvormig en elliptisch ringplaten wordt de afwerking op gelijke wijze rond de buitenste omtrek van de ringplaat gemaakt. Voor hoekige ringplaten worden afwerkingen in elke hoek gemaakt.


	Beschrijving
1	De horizontale afmeting van de afwerking.
2	De verticale afmeting van de afwerking.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
