Kopplaatdetail

Kopplaatdetail maakt een kopplaat aan een kolom of een ligger, of aan een polyprofiel.

Gemaakte objecten


Situatie	Beschrijving
	Kopplaat met één afgeschuinde hoek gemaakt op een I-profielkolom.

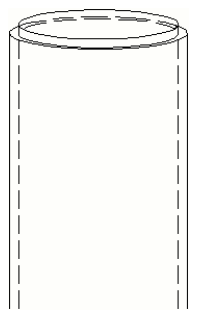

	Kopplaat gemaakt op een buiskolom.
	Eén kopplaat gemaakt op een buisprofielkolom en een andere kopplaat gemaakt op een I-profiel kolom.

Selecteer het hoofdonderdeel (ligger, kolom of polyprofiel).
Wijs de positie van de kopplaat aan.
U kunt een positie op de hartlijn van de kolom aanwijzen, aan de zijkant of waar dan ook. De kopplaat wordt altijd gecentreerd.
De kopplaat wordt automatisch gemaakt wanneer u de positie aanwijst.


	Onderdeel
1	Kopplaat

Gebruik het tabblad Afbeelding om de vorm en de maatlijnen van de kopplaat te definiëren.


Optie	Beschrijving
	Standaard Rechthoekig AutoDefaults kan deze optie wijzigen.
	Rechthoekig
	Cirkelvormig


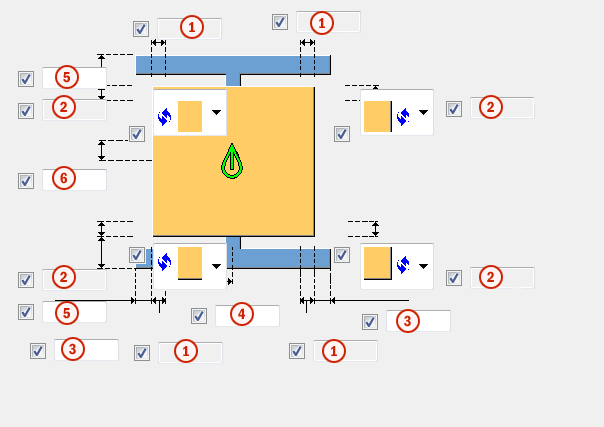

	Beschrijving	Standaard
1	Maatlijn horizontale afwerking. Deze optie is niet beschikbaar als u Geen afwerking in de afwerkingsopties hebt geselecteerd.	`20 mm`
2	Maatlijn verticale afwerking. Deze optie is niet beschikbaar als u Geen afwerking in de afwerkingsopties hebt geselecteerd.	`20 mm`
3	Horizontale randafstand van de kopplaat. Deze optie wordt alleen gebruikt als de plaatbreedte op het tabblad Onderdelen leeg is.	`0 mm`
4	Horizontale offset van de kopplaat. Deze optie wordt alleen gebruikt als de plaathoogte op het tabblad Onderdelen een waarde heeft.	`0 mm`
5	Verticale randafstand van de kopplaat. Deze optie wordt alleen gebruikt als de plaathoogte op het tabblad Onderdelen leeg is.	`10 mm`
6	Verticale offset van de kopplaat. Deze optie wordt alleen gebruikt als de plaathoogte op het tabblad Onderdelen een waarde heeft.	`0 mm`

U kunt de afwerkingen voor elke hoek van de kopplaat definiëren.


Optie	Beschrijving
	Standaard Geen afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking De standaardwaarden van de vorm van de convexe boog afwerkingen in eindplaten met een RHS- en SHS-profiel zijn als volgt: Als u de breedte en de hoogte van een eindplaat definieert, wordt de radiuswaarde van de afschuining van het profiel gebruikt. Als de afschuiningsradius van het profiel gelijk of kleiner dan 5 mm is, wordt een waarde van 0 mm toegepast. Als u de randafstanden van de eindplaat definieert, wordt een absolute waarde van het verschil tussen de afschuiningsradius van het profiel en de hoogste waarde van alle randafstanden gebruikt.
	Holvormige afwerking


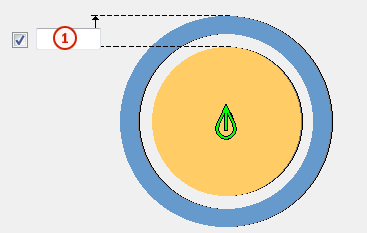

	Beschrijving
1	Randafstand van de kopplaat.

Gebruik het tabblad Onderdelen om de eigenschappen van de kopplaat te definiëren.


Onderdeel	Beschrijving	Standaard
Kopplaat	Dikte, breedte en hoogte van de kopplaat.	Dikte = 1,5 * (profiellijf of plaatdikte) Breedte = profielbreedte of profieldiameter of -hoogte (optie 'h'), eerste die niet 0 is. Hoogte = profielhoogte of profieldiameter of 200 mm, eerste die niet 0 is.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Klasse	Onderdeelklassenummer.
