Sparing rondom onderdeel (92)
Met Sparing rondom onderdeel (92) wordt een sparing rondom een onderdeel uitgesneden met een ander onderdeel. Het onderdeel waarmee wordt uitgesneden, staat loodrecht op het onderdeel dat wordt uitgesneden.
Gemaakte objecten
-
Uitsnijdingen
Gebruiken voor
|
Situatie |
Beschrijving |
|---|---|
|
|

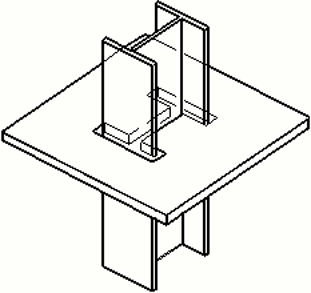

Met een stalen kolom wordt een uitsnijding door een plaat gemaakt. |
|
|
Met een betonkolom wordt een uitsnijding door een plaat gemaakt. |
|
|
Met een betonkolom wordt een uitsnijding in een plaat gemaakt. |
Volgorde van selectie
-
Selecteer het hoofdonderdeel (kolom).
-
Selecteer het aansluitende onderdeel.
De verbinding wordt automatisch gemaakt als het aansluitende onderdeel wordt geselecteerd.
Tabblad Afbeelding
Gebruik het tabblad Afbeelding om de maatlijnen van de opening te definiëren en of de afmetingen aan beide zijden van de opening hetzelfde zijn.
Zijde van opening
Definieer of de afmetingen van de opening aan beide zijden van de opening hetzelfde zijn.
|
Optie |
Beschrijving |
|---|---|
|
|
Afmetingen van de opening zijn aan beide zijden hetzelfde. |
|
|
Afmetingen van de opening zijn aan elke zijde anders. |
Afmetingen van de opening
|
Beschrijving |
|
|---|---|
|
1 |
Opening tussen de kolom en het aansluitende onderdeel in de verticale richting. |
|
2 |
Opening tussen de kolom en het aansluitende onderdeel in de horizontale richting. |
|
3 |
Opening tussen de kolom en het aansluitende onderdeel in de horizontale richting. Als u deze afmeting wilt definiëren, selecteert u de optie dat de opening aan elke zijde anders is. |
|
4 |
Opening tussen de kolom en het aansluitende onderdeel in de verticale richting. Als u deze afmeting wilt definiëren, selecteert u de optie dat de opening aan elke zijde anders is. |
Onderdeeluitsnijding
| Optie | Beschrijving |
|---|---|
|
|
Een uitsnijding wordt altijd door het hele hoofdonderdeel gemaakt. |
|
|
Definieer de diepte van de uitsnijding vanaf de rand van het aansluitende onderdeel. |
Tabblad Parameters
Gebruik het tabblad Parameters om de uitsnijdingseigenschappen en het type van de uitsnijding te definiëren.
Uitsnijdingseigenschappen
|
Optie |
Beschrijving |
|---|---|
|
Max. afmeting rechthoek |
Definieer de maximale grootte van een rechthoekige uitsnijding. |
|
Loodrecht uitgesneden op het hoofdonderdeel |
Definieer of de uitsnijding loodrecht op het hoofdonderdeel staat. Deze optie werkt voor rechthoekige uitsnijdingen. |
|
Naam uitgesneden onderdeel |
Definieer een naam voor het uitgesneden deel. |
Uitsnijdingstype
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Maakt een exacte of rechthoekige uitsnijding. AutoDefaults kan deze optie wijzigen. |
|
|
Rechthoekig Maakt een rechthoekige uitsnijding met de coördinaten van de randen van het uitsnijdende onderdeel. |
|
|
Exact Maakt een uitsnijding langs de randen van het uitsnijdende onderdeel. Het uitsnijdende onderdeel moet loodrecht staan op het onderdeel dat wordt uitgesneden. U kunt deze optie voor I-profielen, ronde profielen en buisprofielen gebruiken. |
|
|
Automatisch Deze optie selecteert het uitsnijdingstype, afhankelijk van de uitsnijdingsgrootte die in Max. afmeting rechthoek wordt gedefinieerd. Als de grootte van het uitsnijdende onderdeel groter is dan de grootte die in Max. afmeting rechthoek wordt gedefinieerd, wordt een exacte uitsnijding gemaakt. Anders wordt een rechthoekige uitsnijding gemaakt. |
Tabblad Algemeen
