Simple clip angle 2 (82)

Simple clip angle 2 (82) verbindt een ligger met maximaal drie liggers, met een gebout of gelast hoestaal.

Gemaakte objecten

Hoekstaal
Schotjes
Vulplaten
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Drie liggers verbonden met een ligger met geboute hoekstalen

Volgorde van selectie

Selecteer het hoofdonderdeel (ligger).
Selecteer het eerste aansluitend onderdeel (ligger).
Selecteer het tweede aansluitend onderdeel (balk).
Selecteer het derde aansluitende onderdeel (ligger).

U kunt maximaal drie aansluitende onderdelen selecteren.
Klik met de middelste muisknop om de verbinding te maken.

Onderdeelidentificatiecode


	Beschrijving
1	Hoekstaal

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de maatlijnen en de positie van het hoekstaal te definiëren.

Dimensions


	Beschrijving
1	Opening tussen het hoofdonderdeel en het hoekstaal
2	Snijlengte voor het aansluitende onderdeel De uitsnijding wordt gedefinieerd vanaf de rand van het hoekstaal.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Near side L Far side L	Selecteer het profiel in de profielendatabase.
Schotje boven VZ Schotje onder VZ	Dikte en breedte van het schotje
Schotje boven AZ Schotje onder AZ	Dikte en breedte van het schotje
VZ shim AZ shim	Dikte en breedte van de vulplaat en hoogte van de vulplaat aan de voorzijde


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Gebruik het tabblad Parameters om de oriëntatie en zijkant van het hoekstaal en de uitsnijding van de straal te definiëren.

Oriëntatie van het hoekstaal


Optie	Optie	Beschrijving
		Standaard Langere zijde is horizontaal. AutoDefaults kan deze optie wijzigen.
		Langere zijde is horizontaal.
		Langere zijde is verticaal.

Offset hoekstaal

Definieer de offset van het hoekstaal vanaf het midden van de verbinding.

Afsnijding aan liggereinde


Optie	Beschrijving
	Standaard Tekla Structures bepaalt op basis van de verbindingsgeometrie hoe het liggeruiteinde wordt uitgesneden. AutoDefaults kan deze optie wijzigen.
	Tekla Structures bepaalt op basis van de verbindingsgeometrie hoe het liggeruiteinde wordt uitgesneden. Automatisch
	Er wordt een schuine uitsnijding gemaakt.
	Er wordt een vierkante uitsnijding gemaakt.

Zijkant hoekstaal


Optie	Beschrijving
	Standaard Er worden aan beide zijden hoekstalen gemaakt. AutoDefaults kan deze optie wijzigen.
	Er worden aan beide zijden hoekstalen gemaakt.
	Er wordt aan één zijde een hoekstaal gemaakt.
	Het hoekstaal wordt verlengd.

Onderste uitsnijding ligger


Optie	Beschrijving
	Standaard Tekla Structures bepaalt op basis van de verbindingsgeometrie hoe het de onderzijde van de ligger wordt uitgesneden. AutoDefaults kan deze optie wijzigen.
	Tekla Structures bepaalt op basis van de verbindingsgeometrie hoe het de onderzijde van de ligger wordt uitgesneden. Automatisch
	De onderzijde van de ligger wordt niet uitgesneden.
	De onderzijde van de balk wordt uitgesneden.

Tabblad Bouten

Gebruik het tabblad Bouten om de afmetingen van de boutgroepen en de bouteigenschappen te definiëren.

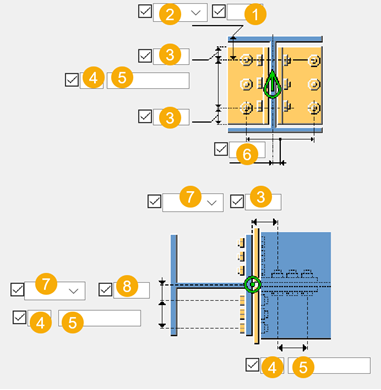

Afmetingen van de boutgroep


	Beschrijving
1	Maatlijn voor de verticale positie van de boutgroep.
2	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Maatlijn voor de horizontale positie van de boutgroep.
7	Locatie waar de bouten moeten worden bevestigd.
8	Maat van de boutgroep vanaf de hartlijn van het hoofdonderdeel

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Selecteer voor zowel het hoofd- als het aansluitende onderdeel waar de sleufgaten worden gemaakt.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Zigzagsgewijze plaatsing van bouten op een hoekstaal


Optie	Beschrijving
	Standaard De bouten worden niet zigzagsgewijs geplaatst. AutoDefaults kan deze optie wijzigen.
	De bouten worden niet zigzagsgewijs geplaatst.
	De bouten worden zigzagsgewijs geplaatst.
	De bouten worden zigzagsgewijs geplaatst.

Tabblad Schotjes

Gebruik het tabblad Schotjes om de posities en afmetingen van schotjes te definiëren.

Schotjes maken


Optie	Beschrijving
	Standaard Er wordt geen schotje gemaakt. AutoDefaults kan deze optie wijzigen.
	Er wordt geen schotje gemaakt.
	Er wordt een volledig afgeschuind schotje gemaakt.
	Er wordt een volledig vierkant schotje gemaakt.
	Er wordt een volledig schotje gemaakt. Er wordt aan drie zijden een lasvoorbereiding gemaakt.
	Er wordt een volledig schotje gemaakt. Er wordt aan twee zijden een lasvoorbereiding gemaakt.

Posities van schotjes


	Beschrijving
1	Afmeting tussen het bovenste schotje aan de voorzijde en de rand van de liggerflens
2	Afmeting tussen het onderste schotje aan de voorzijde en de rand van de liggerflens
3	Afmeting tussen het bovenste schotje aan de achterzijde en de rand van de liggerflens
4	Afmeting tussen het onderste schotje aan de achterzijde en de rand van de liggerflens

Afmetingen van het schotje


	Beschrijving
1	Horizontale offset vanaf de ligger
2	Verticale maat voor het afschuinen van de onderste hoek
3	Afschuiningshoek

Tabblad Copes

Gebruik het tabblad Copes om ravelingen te maken voor de aansluitende ligger en om vorm en afmetingen van de ravelingen te controleren.

Vorm van de raveling


Optie	Beschrijving
	Selecteer de vorm van de raveling en definieer de straal voor ronde ravelingen.

Zijde van de raveling


Optie	Beschrijving
	Standaard Er worden aan beide zijden ravelingen gemaakt. AutoDefaults kan deze optie wijzigen.
	Automatisch
	Er wordt een raveling aan de linkerkant gemaakt.
	Er worden aan beide zijden ravelingen gemaakt.
	Er wordt een raveling aan de rechterkant gemaakt.

Afgeschuinde raveling


Optie	Beschrijving
	Definieer de lengte van het smalle gedeelte van de afgeschuinde raveling.

Afmetingen van de raveling.


	Beschrijving
1	Verticale maatlijn Definieer de radius voor ronde ravelingen in:
2	Horizontale afmeting van de raveling
3	Definieer de minimale speling voor de kap. De speling is standaard gelijk aan de afrondingsradius van het hoofdonderdeel. Als u de speling definieert: Als de afrondingsradius van het hoofdonderdeel kleiner is dan de minimale speling die u definieert, dan wordt de minimale spelingwaarde gebruikt. Als de afrondingsradius van het hoofdonderdeel groter is dan de minimumwaarde die u definieert, dan wordt de waarde voor de afrondingsradius gebruikt.

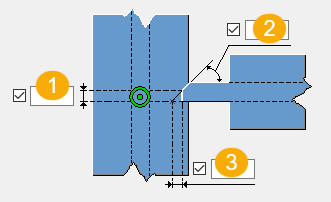

Tabblad Lasvoorbewerking

Gebruik het tabblad Lasvoorbereiding om het type en de afmetingen van de lasvoorbereiding aan het liggereinde te definiëren.

Lasvoorbewerking voor flens


	Beschrijving
1	Flensopening voor het lassen
2	Flensvoorbereidingshoek in graden
3	Randafstand voor lassen vanaf de onderzijde van de flens van de ligger

Toegangsgat voor lassen


	Beschrijving
1	Radius van het toegangsgat voor lassen

Lasvoorbewerking voor lijf

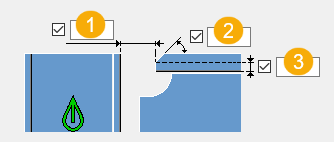

	Beschrijving
1	Horizontale flensuitsnijding Randafstand voor lassen vanaf het lijf van de ligger.
2	Hoek flensuitsnijding Hoek lijfvoorbereiding in graden
3	Verticale flensuitsnijding Lijfopening voor lassen
4	Rond gat voor lastoegang met een straal (het gat voor lastoegang/de raveling is afgeschuind volgens de straal die u invoert)
5	Horizontale lijfuitsnijding
6	Hoek lijfuitsnijding
7	Verticale lijfuitsnijding

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
