Kruisende liggers 2 (4)

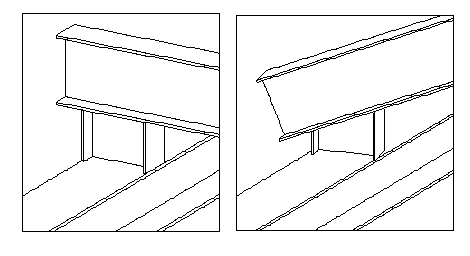

Kruisende liggers (4) verbindt twee liggers die elkaar snijden door een profiel dat aan een van de liggers is gelast. De liggers mogen niet clashen met elkaar. Zowel de horizontale als verticale hoeken tussen de profielen mogen variëren.

Gemaakte objecten

Profiel
Lassen

Gebruiken voor


Situatie	Beschrijving
	Twee liggers verbonden met een gelast profiel.
	Twee liggers verbonden met een steunkolom. Onderdelen kunnen vierkant, schuin of scheef zijn.

Volgorde van selectie

Selecteer het hoofdonderdeel (ligger).
Selecteer het aansluitend onderdeel (balk).

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Profiel

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

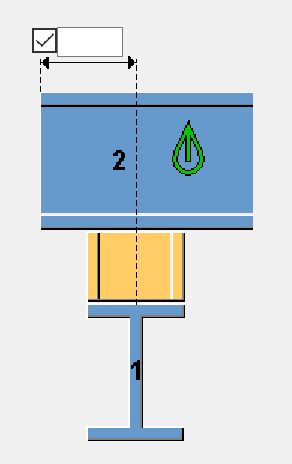

Uitsnijding aansluitend onderdeel


Optie	Beschrijving
	Definieer de uitsnijding van het gesloten uiteinde van de aansluitende balk vanaf de hartlijn van het hoofligger. De aansluitende balk wordt standaard niet uitgesneden.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Profiel	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Gebruik het tabblad Parameters om de positie van de las en de profielrotatie te definiëren.

Onderdeel gelast aan


Optie	Beschrijving
	Standaard Gelast aan het hoofdonderdeel. Deze optie kan worden gewijzigd met behulp van AutoDefaults.
	Gelast aan het hoofdonderdeel.
	Gekast aan het aansluitend onderdeel.
	Niet gelast
