Hoekstaal gebout (3)

Hoekstaal gebout (3) verbindt twee liggers met elkaar of een ligger met een kolom en gebruikt hiervoor een of twee geboute hoekenstalen.

Gemaakte objecten


Situatie	Beschrijving

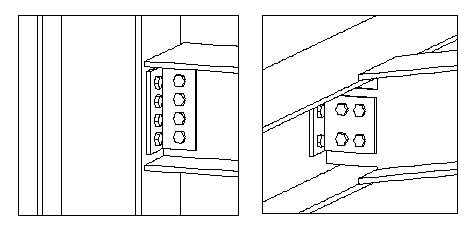

	Hoekstaal gebout tussen de onderdelen. Het aansluitend onderdeel kan hellend zijn.

Selecteer het hoofdonderdeel.
Selecteer het aansluitend onderdeel.

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.


	Beschrijving
1	Hoekstaal

Gebruik het tabblad Afbeelding om de lengte van het hoekstaal en de opening tussen het hoofdonderdeel en het hoekstaal te definiëren.


	Beschrijving

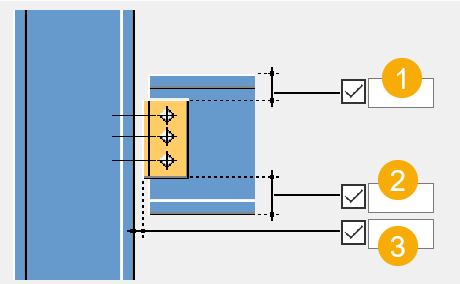

1	Hoekstaal-afstand van eindplaat tot bovenste rand van aangelast onderdeel. U kunt de lengte van het hoekstaal bepalen door de afstand van de bovenste en onderste rand van het aansluitend onderdeel te definiëren.
2	Hoekstaalafstand van eindplaat tot onderste rand van aangelast onderdeel.
3	Opening tussen het hoofdonderdeel en het hoekstaal. De waarde is standaard `0`.

Gebruik het tabblad Onderdelen om de eigenschappen van het hoekstaal te definiëren.


Optie	Beschrijving	Standaard
L-profiel	Selecteer het profiel in de profielendatabase.	`L150-100-10`


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Gebruik het tabblad Parameters om de plaats van het hoekstaal te definiëren.


Optie	Beschrijving

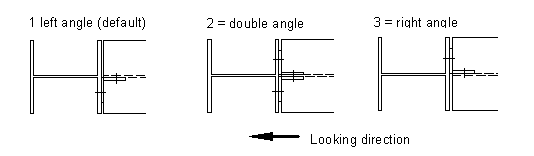

Plaatsing	Standaard wordt het hoekstaal aan de linkerzijde gemaakt. Midden maakt twee hoekstalen.

Gebruik de opties op dit tabblad Raveling om de afmetingen van het aangelaste onderdeel van de raveling te definiëren.
