Kikkerplaat (36)

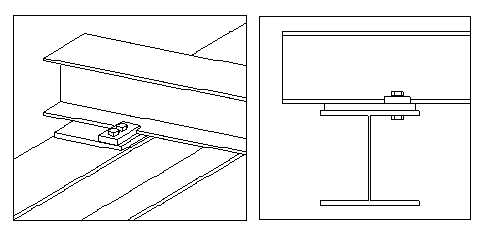

Kikkerplaat (36) verbindt twee liggers die met elkaar kruisen, maar niet met elkaar botsen of een opening hebben die groter is dan 50 mm. Horizontale hoeken tussen de profielen kunnen variëren. De liggers bevinden zich in parallelle vlakken.

Gemaakte objecten

Vulplaat
Bouten

Gebruiken voor


Situatie	Beschrijving
	Liggers zijn verbonden met een geboute vulplaat.
	Liggers worden verbonden met verbindingstype klamp.

Volgorde van selectie

Selecteer het hoofdonderdeel (ligger).
Selecteer het aansluitend onderdeel (balk).

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Vulplaat

Tabblad Afbeelding

Gebruik tabblad Afbeelding om de verbindingslengte van de vulplaat te definiëren.

Lengte verbinding


	Beschrijving
1	Verbindingslengte van de vulplaat op het aangelaste onderdeel De breedte wordt berekend op basis van de randafstanden van de boutgroep.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
Vulplaat	Dikte van de vulplaat


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Gebruik tabblad Parameters om de uitsnijding van het aangelaste onderdeel te definiëren.

Uitsnijding aansluitend onderdeel


	Beschrijving
1	Afmeting van de aangelaste balk vanaf de hartlijn vanaf het hoofdonderdeel Als de overschrijding aanvankelijk langer is dan de ingevoerde waarde, wordt er niets gedaan aan de aansluitende balk. Als de ingevoerde waarde groter is dan de eerste overschrijding, wordt de aangelaste balk uitgerekt en gefit.

Tabblad Bouten

Gebruik tabblad Bouten om de maatlijnen van de boutgroepen en de bouteigenschappen te definiëren.

Afmetingen


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten. Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links. Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten. Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Maatlijn voor de verticale positie van de boutgroep.
7	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
