Gelaste plaat (34)
Met een afschuifklamp (34) verbindt u een balk met een kolom of een andere balk met een afschuifklamp die aan het hoofdonderdeel wordt gelast en gebout aan het lijf van de aansluitende balk.
Gemaakte objecten
-
Afschuifklamp
-
Bouten
-
Lassen
Gebruiken voor
| Situatie | Beschrijving |
|---|---|
|
|

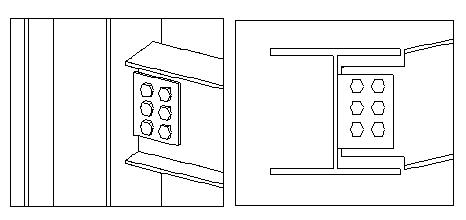

Balk verbonden met een kolom met een afschuifklamp die aan het hoofdonderdeel wordt gelast en gebout aan het aangelaste onderdeel. |
Volgorde van selectie
-
Selecteer het hoofdonderdeel (ligger of kolom).
-
Selecteer het aansluitend onderdeel (balk).
De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.
Onderdeelidentificatiecode
| Beschrijving | |
|---|---|
|
1 |
Afschuifklamp |
Tabblad Afbeelding

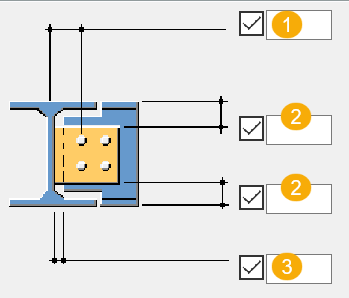

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.
Afmetingen
| Beschrijving | Standaard | |
|---|---|---|
|
1 |
Horizontale afstand vanaf de boutgroep tot het hoofdonderdeel |
|
|
2 |
Afschuifklamp randafstand vanaf de boven- en onderzijde van het aangelaste onderdeel |
|
|
3 |
Tussenruimte tussen het hoofdonderdeel en het aansluitende onderdeel. |
10 mm |
Tabblad Onderdelen
Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.
Onderdelen
| Optie | Beschrijving | Standaard |
|---|---|---|
|
Plaat |
Dikte van de afschuifklamp |
De helft van de boutdikte is naar boven afgerond naar: 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, enzovoorts. |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Tabblad Parameters
Gebruik het Parameters tabblad om de positie van de Afschuifklamp te bepalen.
Positie
| Optie | Beschrijving |
|---|---|
|
Plaatsing |
Selecteer of de afschuifklamp aan de linkerzijde of aan de rechterzijde is geplaatst. |
Bouten
Definieer de bouteigenschappen.
Basiseigenschappen van bouten
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Boutdiameter |
Boutdiameter. |
Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd. |
|
Boutnorm |
De boutnorm die in de component moet worden gebruikt. |
Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd. |
|
Tolerantie |
De ruimte tussen de bout en het gat. |
|
|
Draad in mat |
Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt. |
Ja |
|
Montage/werkplaats |
Locatie waar de bouten moeten worden bevestigd. |
Montage |
Sleufgaten
U kunt sleufgaten, oversized gaten of tapgaten definiëren.
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
1 |
Verticale maat van sleufgat. |
0 heeft een rond gat als resultaat. |
|
2 |
Horizontale maat van sleufgat of speling van oversized gaten. |
0 heeft een rond gat als resultaat. |
|
Gattype |
Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten. |
|
|
Roteer sleufgaten |
Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid. |
|
|
Sleufgat in |
Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component. |
Boutsamenstelling
Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.
Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.
Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.
Tabblad Algemeen
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Lassen
Klik voor meer informatie op de onderstaande koppeling:
