Eindplaat (29)

Eindplaat (29) verbindt een ligger met een kolom of twee liggers met elkaar met behulp van een geboute eindplaat. Schotjes, steunen en vulplaten zijn optioneel.

Gemaakte objecten

Eindplaat
Hoeksteun of steunplaat (optioneel)
Vulplaten (optioneel)
Schotjes (optioneel)
Gezette plaat (optioneel)
Lassen
Bouten
Uitsnijdingen

Gebruiken voor


Situatie	Beschrijving
	Ligger-kolom-bevestiging met eindplaat.
	Ligger-ligger-bevestiging met eindplaat.
	Eindplaatverbinding met een vulplaat en een hoeksteun.
	Eindplaatverbinding met schotjes.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom of ligger).
Selecteer het aansluitende onderdeel (ligger).

De verbinding wordt automatisch gemaakt als de aansluitende ligger wordt geselecteerd.

Onderdeelidentificatiecode


	Onderdeel
1	Vulplaat
2	Eindplaat
3	Steun (plaat of hoek)
4	Schotje

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de positie van de eindplaat te definiëren.

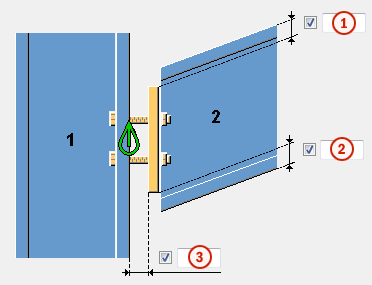

Positie van de eindplaat


	Beschrijving	Standaard
1	Bovenste positie van de eindplaat vanaf de bovenzijde van de aangelaste ligger. Als geen waarde wordt ingevoerd, is de grootte van de eindplaat afhankelijk van de bouten en de boutrandafstanden. Als u beide waarden opgeeft, heeft de positieafstand prioriteit boven de waarden van de boutrandafstand.	`10 mm`
2	Onderste positie van de eindplaat vanaf de onderzijde van de aansluitende ligger.
3	Opening tussen de vulplaat en het hoofdonderdeel. Als er geen vulplaat aanwezig is, wordt de bepaalde opening gemaakt tussen de eindplaat en het hoofdonderdeel.	`0 mm`

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de eigenschappen van de gemaakte onderdelen te definiëren.

Plaat


Onderdeel	Beschrijving	Standaard
Eindplaat	De dikte, breedte en hoogte van de eindplaat. De breedte en hoogte worden gedefinieerd door de randafstanden van de boutgroep. De hoogte kan ook worden opgegeven als de afstand tussen de plaatrand en de bovenste en onderste rand van de aangelaste ligger.	`de helft van de boutdiameter`
Console	Definieer of een steun onder de eindplaat wordt gemaakt. De steun wordt alleen gemaakt als de steundikte wordt ingevoerd. Door een steunplaat toe te voegen verplaatst u de eindplaat standaard 20 mm onder de onderzijde van de aansluitende ligger.	breedte = `eindplaatbreedte` hoogte = `hoogte aansluitende ligger`
L-profiel console	Definieer of een hoeksteun onder de eindplaat wordt gemaakt. De lengte van de hoek wordt gedefinieerd door de breedte van de steun. Als u een profiel voor de hoeksteun opgeeft, is de steun een hoek en niet een plaat, zelfs als u de plaatdikte hebt ingevoerd. Door het toevoegen van een hoeksteun wordt de eindplaat niet op dezelfde wijze verplaatst als de steunplaat. Om te voorkomen dat de hoek en de aansluitende ligger elkaar raken, wijzigt u de eindplaat of voert u een ruimte in tussen de eindplaat en de hoeksteun.	breedte = `eindplaatbreedte`
Vulplaat	Vulplaatdikte. De plaat wordt alleen gemaakt als de plaatdikte wordt ingevoerd.	breedte = `bepaald door de randafstanden van de boutgroep en de vulplaat`
Aantal vulplaten (DEF=1)	Definieer hoeveel vulplaten worden gemaakt.
Gezette plaat	De dikte, breedte en hoogte van de gezette plaat. De plaat wordt alleen gemaakt als de plaatdikte wordt ingevoerd. Een gezette plaat kan ook worden gebruikt met gewone vulplaten.	breedte = `bepaald door de binnenbouten van de boutgroep`
Schotjes	Definieer of schotjes voor de kolom worden gemaakt als een ligger met de kolomflens wordt verbonden. Als u een van de afmetingen invoert, worden er schotjes gemaakt.	dikte = `20 mm` breedte = `breedte van de kolomflens` hoogte = `hoogte van het kolomlijf`
Schotjes boven	Definieer of er horizontale schotjes voor de ligger worden gemaakt. Als u een van de afmetingen invoert, worden er schotjes gemaakt.	dikte = `20 mm` breedte = `breedte van liggerflens` hoogte = `300 mm`
Schotjes onder


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Gebruik het tabblad Parameters om de positie en oriëntatie van het schotje te definiëren.

Materiaal gezette plaat

Selecteer het materiaal van de gezette plaat. Het standaardmateriaal wordt gedefinieerd in het vak Gezette plaat op het tabblad Componenten in Bestand > Instellingen > Opties.

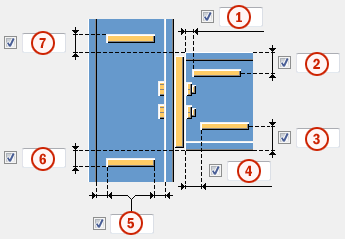

Posities van schotjes


	Beschrijving	Standaard
1 4	Afstand tussen het horizontale schotje van de ligger en het liggereinde.
2 3	Afstand tussen het horizontale schotje van de ligger en de liggerflens.	`0,25*liggerhoogte`
5	Afstand tussen het schotje en de flens van het hoofdonderdeel.
6 7	Afstand tussen het schotje van het hoofdonderdeel en de liggerflens.

Lengte van de gezette vulplaat en steun


	Beschrijving	Standaard
1	Lengte van het horizontale onderdeel van de gezette vulplaat.
2	Afstand tussen de eindplaat en de steun. Als u hoeksteunen gebruikt, wijzigt u deze waarde of de grootte van de eindplaat om te voorkomen dat de aansluitende ligger en de hoek elkaar raken.	`20 mm`

Richting van de schotjes


Optie	Beschrijving
	Standaard Schotjes lopen parallel aan het aansluitende onderdeel. AutoDefaults kan deze optie wijzigen.
	Schotjes lopen parallel aan het aansluitende onderdeel.
	Schotjes staan haaks op het hoofdonderdeel.

Randafstanden van de bouten in vulplaten

Definieer de boutrandafstand voor de vulplaten. Als deze velden leeg zijn, hebben de vulplaten dezelfde afmetingen als de eindplaat.


	Beschrijving
1	Verticale boutrandafstand in de vulplaat. De grootte van de vulplaat wordt bepaald door de boutgroep en de randafstanden. De verticale en horizontale randafstand definiëren de afstand symmetrisch. Door een positieve afmeting neemt de grootte van de vulplaat toe.
2	Horizontale boutrandafstand in de vulplaat. De grootte van de vulplaat wordt bepaald door de boutgroep en de randafstanden. De verticale en horizontale randafstand definiëren de afstand symmetrisch. Door een positieve afmeting neemt de grootte van de vulplaat toe.

Grootte opening voor eindplaat

Definieer de maximale grootte voor de opening tussen de eindplaat en het aansluitende onderdeel of hoofdonderdeel. Gebruik deze opening wanneer de ligger licht helt om te definiëren of de eindhoek zo klein is dat het uiteinde van de ligger haaks kan zijn.

Als de werkelijke ruimte kleiner is dan deze waarde, blijft het liggereinde recht.

Als de werkelijke ruimte groter is dan deze waarde, wordt het liggereinde gefit aan de eindplaat.

Tabblad Bouten

Gebruik het tabblad Bouten om de eigenschappen van de bouten te definiëren.

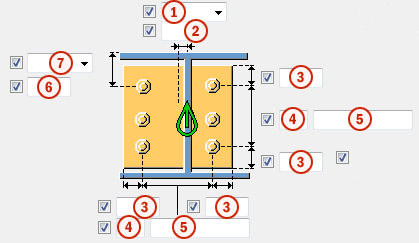

Maatlijnen van de boutgroep


	Beschrijving
1	Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten. Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links. Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten. Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.
2	Maatlijn voor de horizontale positie van de boutgroep.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
6	Maatlijn voor de verticale positie van de boutgroep.
7	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

Zigzagsgewijze plaatsing van bouten


Optie	Beschrijving
	Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen.
	Niet zigzagsgewijs
	Zigzagtype 1
	Zigzagtype 2
	Zigzagtype 3
	Zigzagtype 4

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Raveling

Gebruik het tabblad Raveling om de horizontale en verticale uitsnijdingen te wijzigen.

Afmeting van de uitsnijding


	Beschrijving	Standaard
1	Afmetingen voor de horizontale flensuitsnijdingen.	`10 mm`
2	Afmetingen voor de verticale flensuitsnijdingen.	De opening tussen de rand van de raveling en de flens van de ligger is gelijk aan de afronding van het hoofdonderdeel. De hoogte van de raveling wordt naar boven afgerond op `5 mm`.

Tabblad Gaten

Op het tabblad Gaten kunt u de galvanisatiegaten in de eindplaten definiëren.


Optie	Beschrijving
Boutnorm	Selecteer de boutnorm.
Bouttype	Selecteer het bouttype om de locatie te definiëren waar de bouten moeten worden bevestigd.
Gegevens lezen van	U kunt selecteren of u het definitiebestand sinkholes.dat wilt gebruiken om de standaardwaarden voor horizontale en verticale offsets en de diameters voor bovenste en onderste gaten te definiëren. Het bestand wordt in de volgende volgorde gezocht: Staalmap van de omgeving Common van het systeem (..\Environments\common\system\Steel), de modelmap, de map `XS_FIRM`, `XS_PROJECT` en `XS_SYSTEM`. U kunt ook selecteren of u de gaten in het componentendialoogvenster wilt definiëren.

Aantal gaten

Het hart van een groep gaten is het hart van de ligger en het hart van de coup als er een coup wordt gebruikt. De groep gaten bestaat uit 0, 1, 2 of 4 gaten.


Optie	Beschrijving
	Standaard Geen gaten AutoDefaults kan deze optie wijzigen.
	Geen gaten
	1 gat
	2 gaten
	4 gaten

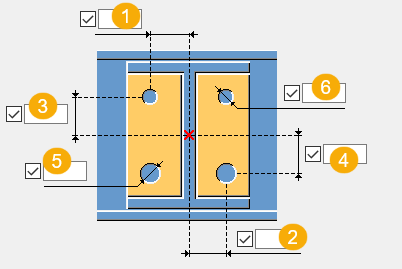

Posities van de gaten


	Beschrijving
1	Horizontale afstand tussen het hart van de aansluitende ligger en het bovenste gat.
2	Horizontale afstand tussen het hart van de aansluitende ligger en het onderste gat.
3	Verticale afstand tussen het hart van de aansluitende ligger en het bovenste gat.
4	Verticale afstand tussen het hart van de aansluitende ligger en het onderste gat.
5	Diameter van het onderste gat.
6	Diameter van het bovenste gat.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
