Offshore U (193)
Offshore U (193) maakt een U-vormige verbinding met opeenvolgende liggers of samengestelde plaatliggers. U kunt de lengte van de uitsnijdingen en de lassen bepalen.
Gemaakte objecten
-
Lassen
Gebruiken voor
| Situatie | Beschrijving |
|---|---|
|
|
Opeenvolgende liggers verbonden door een U-vormige verbinding. |
Volgorde van selectie
-
Selecteer het hoofdonderdeel.
-
Selecteer het eerste aansluitende onderdeel.
-
Selecteer de volgende aansluitende onderdelen.
U kunt maximaal vijf aansluitende onderdelen selecteren.
-
Klik met de middelste muisknop om de verbinding te maken.
Tabblad Afbeelding

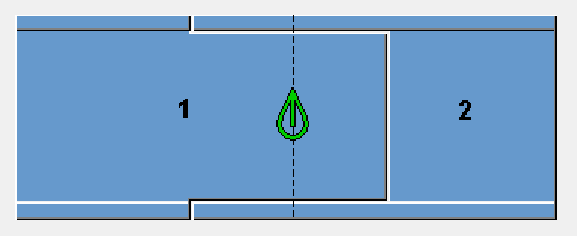

Op het tabblad Afbeelding ziet u de verbinding tussen twee liggers.
Verbinding
Tabblad Parameters
Gebruik het tabblad Parameters om de verbindingsgeometrie en het lassen te definiëren.

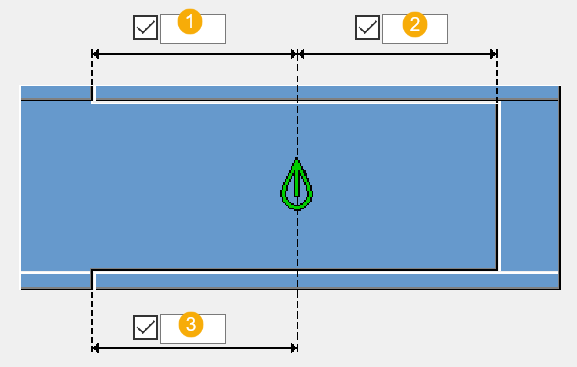

Dimensions
| Beschrijving | |
|---|---|
|
1 |
Overlaplengte aan de bovenflens van het eerste geselecteerde onderdeel. |
|
2 |
Overlaplengte van het tweede geselecteerde onderdeel. |
|
3 |
Overlaplengte aan de onderflens van het eerste geselecteerde onderdeel. |
Lassen
| Optie | Beschrijving |
|---|---|
 |
Standaard Er worden lassen gemaakt. AutoDefaults kan deze optie wijzigen. |
 |
Er worden geen lassen gemaakt. |
 |
Er worden lassen gemaakt. |
Tabblad Algemeen
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Lassen
Klik voor meer informatie op de onderstaande koppeling:
