Offshore Z (192)

Met Offshore Z (192) worden lassen en uitsnijdingen om gemaakt opeenvolgende liggers of samengestelde plaatliggers te verbinden die op één directe lijn liggen.

Gemaakte objecten

Lassen

Gebruiken voor


Situatie	Beschrijving
	Gelaste verbinding ligger-ligger, 'Z'-uitsnijding. De liggers staan op één lijn en hebben hetzelfde profiel en dezelfde grootte.
	Gelaste verbinding ligger-ligger, vierkante 'Z'-uitsnijding.

Volgorde van selectie

Selecteer het hoofdonderdeel.
Selecteer het eerste aansluitende onderdeel.
Selecteer de volgende aansluitende onderdelen.

U kunt maximaal vijf aansluitende onderdelen selecteren.
Klik met de middelste muisknop om de verbinding te maken.

Voor plaatliggers wordt de selectie uitgevoerd van flens naar flens, gevolgd door lijf naar lijf en flens naar flens.

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de geometrie van de verbinding te controleren.

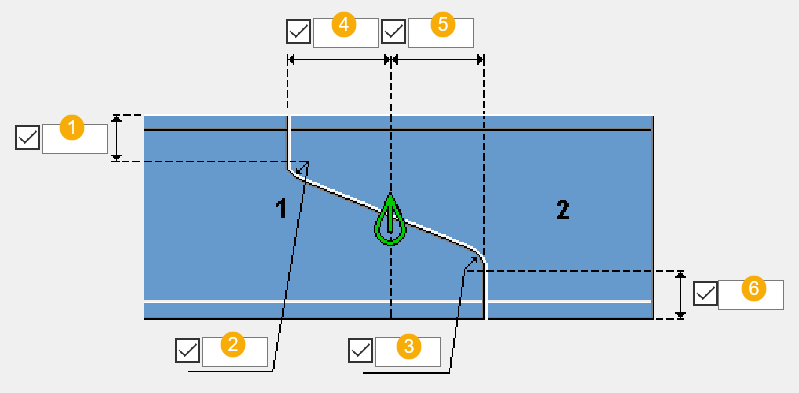

Dimensions


	Beschrijving	Standaard
1	Verticale snijafstand op de hoofdligger of plaatligger.	Liggerdiepte/2, de las bevindt zich exact in het midden van de ligger.
2	Grootte van de lijn- of boogafwerking op de hoofdligger of het lijf van de plaatligger. U kunt het type afschuining selecteren op het tabblad Parameters.	`0`
3	Grootte van de lijn- of boogafwerking op de aansluitende ligger of het lijf van de plaatligger. U kunt het type afschuining selecteren op het tabblad Parameters.	`0`
4	Horizontale snijafstand op de hoofdligger of plaatligger.	Liggerdiepte/2
5	Horizontale snijafstand op de aansluitende ligger of plaatligger.	Liggerdiepte/2
6	Verticale afstand van uitsnijding op de aansluitende ligger of plaatligger.	Liggerdiepte/2, de las bevindt zich exact in het midden van de ligger.
