L-prof verbinden (175)

L-prof verbinden (175) verbindt twee kolommen of liggers met L-profielen met een L-prof verbinding die is gebout aan beide onderdelen. Er kunnen platen worden gemaakt en gebout aan de achterkant van de L-profielen. Er kunnen vulplaten worden gemaakt tussen de L-prof verbinding en de L-profielen. Er kan een opening worden gespecificeerd tussen de twee L-profielen.

Gemaakte objecten

L-profielverbinding
Plaat (in buis)
Vulplaten
Bouten

Gebruiken voor


Situatie	Beschrijving
	Liggers verbonden met L-prof verbinding. Er worden overlapplaten gemaakt.

Volgorde van selectie

Selecteer het hoofdonderdeel.
Selecteer het aansluitend onderdeel.

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	L-prof verbinden
2	Plaat (in buis)

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de afstand tussen het hoofd- en aansluitende onderdeel en de maatlijnen van de afschuining te definiëren.

Dimensions


	Beschrijving
1	Afstand tussen het hoofdonderdeel en het aansluitende onderdeel


	Beschrijving
1	Verticale maatlijn voor afwerking voor de L-overlapafwerking
2	Horizontale maatlijn voor afwerking voor de L-overlapafwerking

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
L-profiel	Selecteer het profiel in de profielendatabase.
Plaat 1 (y-richting) Plaat 2 (z-richting) Plaat 3 (y-richting) Plaat 4 (z-richting)	Selecteer het profiel van de overlapplaat van de profielendatabase.
Vulplaat	Dikte en breedte van de vulplaat.
Vulplaat 2	Breedte van de vulplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Klasse	Onderdeelklassenummer.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Aantal vulplaten

Definieer hoeveel vulplaten worden gemaakt.

Tabblad Parameters

Op het tabblad Parameters kunt u de hoekafwerkingen voor de overlapplaten en de vulplaten definiëren.

Hoekafwerkingen


Optie	Beschrijving
Hoek 1 Hoek 2 Hoek 3 Hoek 4	Selecteer welke hoeken worden afgewerkt.
Afwerking X	Definieer de horizontale afmeting van de afwerking.
Afwerking Y	Definieer de verticale afmeting van de afwerking.
Offset vanaf hiel	Definieer de offsetafstand vanaf de onderste hoek.

Tabblad Bouten

Gebruik het tabblad Bouten om de afmetingen van de boutgroepen en de bouteigenschappen te definiëren.

De twee boutgroepen aan de linkerzijde van het dialoogvenster zijn de boutgroepen van het hoofdonderdeel en die aan de rechterzijde zijn de bouten van het aansluitende onderdeel. Als u de eigenschappen voor de bouten van het aansluitende onderdeel niet definieert, dan worden de eigenschappen van de bouten van het hoofdonderdeel gebruikt.

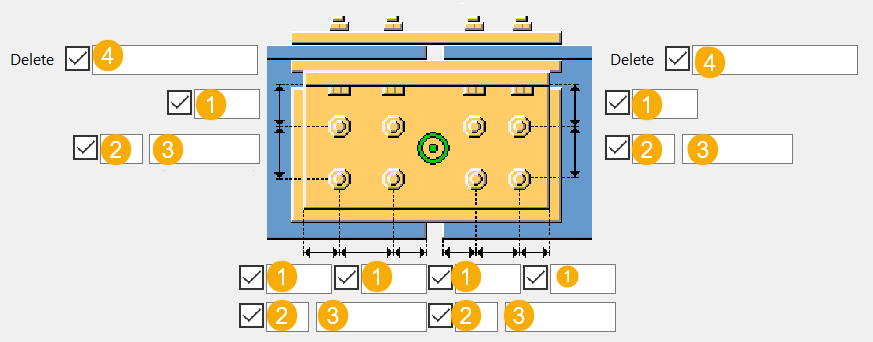

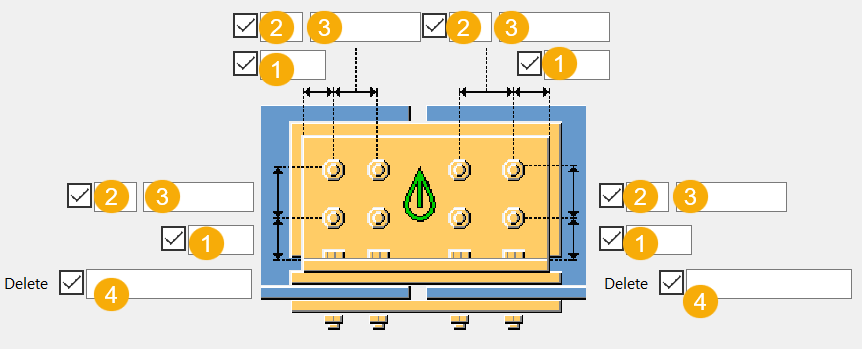

Maatlijnen van de boutgroep


	Beschrijving
1	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
4	Definieer welke bouten uit de boutgroep worden verwijderd. Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
