Ligger op kolom, type 2 (163)
2-Ligger op kolom, zijden (163) maakt een geboute verbinding tussen een kolom en een ligger. U kunt een hoekconsole en boutlocaties definiëren.
Gemaakte objecten
-
Hoeksteun
-
Horizontale plaat
-
Verticale plaat
-
Schotjes
-
Ondersteuningsplaat
-
Extra profielplaat
-
Bouten
-
Lassen
Gebruiken voor
| Situatie | Beschrijving |
|---|---|
|
|
Liggerconstructie aan zijkant van kolom. Een staaf met extra profiel of hoeksteun wordt gemaakt. |
|
|
Liggerconstructie aan zijkant van kolom. Hoeksteun over de flensranden. |
Volgorde van selectie
-
Selecteer het hoofdonderdeel (kolom).
-
Selecteer het aangelaste onderdeel (ligger).
De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

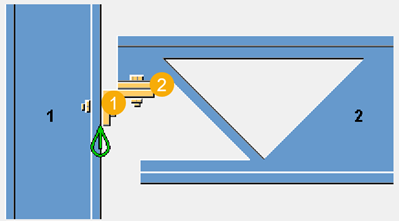

Onderdeelidentificatiecode
| Beschrijving | |
|---|---|
|
1 |
Hoeksteun |
|
2 |
Ondersteuningsplaat |
Tabblad Afbeelding
Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

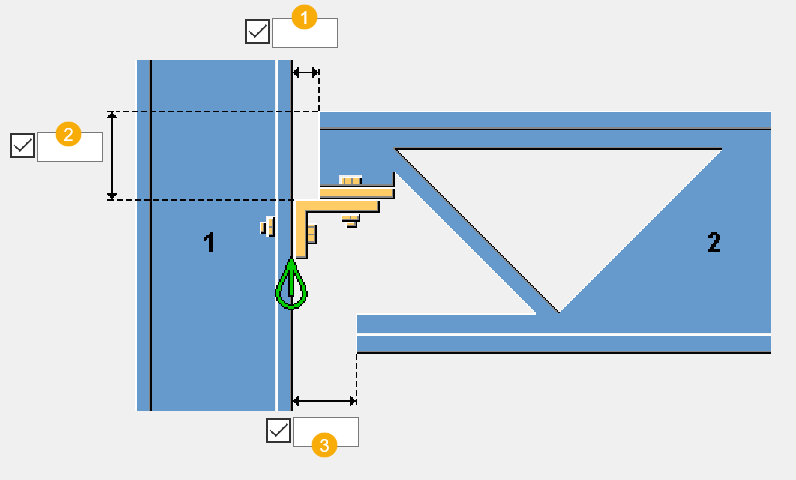

Afmetingen
| Beschrijving | Standaard | |
|---|---|---|
|
1 |
Afmeting van de opening tussen het hoofdonderdeel en het bovenste snoer van de ligger |
1" |
|
2 |
Verticale maatlijn vanaf de hoeksteun naar de bovenzijde van het aangelaste onderdeel |
2-1/2" |
|
3 |
Cutback-afstand van het onderste snoer van het aangelaste onderdeel vanaf het hoofdonderdeel |
1" |
Tabblad console
Gebruik tabblad Console om van bouten het type bouten of lassen, de boutoriëntatie en de maatlijnen van de plaat te definiëren.
Onderdelen
| Optie | Beschrijving |
|---|---|
|
Steunprofiel |
Selecteer het profiel in de profielendatabase. |
|
Horizontale plaat |
Dikte en breedte van de horizontale plaat. |
|
Verticale plaat |
Dikte en hoogte van de verticale plaat |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Consoletype
| Optie | Beschrijving |
|---|---|
|
|
Standaard Er wordt een hoeksteun gemaakt. De langste staaf wordt uitgelijnd met de ligger. AutoDefaults kan deze optie wijzigen. |
|
|
Er wordt een hoeksteun gemaakt. De langste staaf wordt uitgelijnd met de ligger. |
|
|
Er wordt een hoeksteun gemaakt. De langste staaf wordt uitgelijnd met het hoofdonderdeel. |
|
|
T-profiel is gemaakt. |
|
|
Er wordt een samengesteld T-stuk gemaakt. U kunt de maatlijnen en eigenschappen van horizontale en verticale platen definiëren wanneer u hebt geselecteerd dat u een samengesteld T-stuk wilt maken. U kunt de afwerkingen voor de verticale plaat definiëren. |
Afmetingen van de afwerking voor de verticale plaat
| Optie | Beschrijving |
|---|---|
|
|
Standaard Er is geen binnenste afwerking gemaakt. AutoDefaults kan deze optie wijzigen. |
|
|
Er is geen binnenste afwerking gemaakt. |
|
|
De binnenste afwerking wordt gemaakt als een lijnvormige afwerking. 1 Verticale afmeting van de afwerking 2 Horizontale afmeting van de afwerking |
|
|
De binnenste afwerking wordt gemaakt als een convexe afwerking. 1 Afwerkingsradius |
|
|
De binnenste afwerking wordt gemaakt als een concave afwerking. 1 Afwerkingsradius |
|
|
Buitenste afmetingen van de afwerking 1 Horizontale afmeting van de afwerking 2 Verticale afmeting van de afwerking |
Console bouten of lassen
Deze optie werkt alleen voor hoeksteunen en extra profielen.
| Optie | Beschrijving |
|---|---|
|
|
Standaard De console is aan het lijf van het hoofdonderdeel gebout of gelast. AutoDefaults kan deze optie wijzigen. |
|
|
De console is aan het lijf van het hoofdonderdeel gebout of gelast. |
|
|
De console is aan de flenzen van het hoofdonderdeel gebout of gelast. |
Oriëntatie van de steunbout
| Optie | Beschrijving |
|---|---|
|
|
Standaard Bouten zijn uitgelijnd met het hoofdonderdeel. AutoDefaults kan deze optie wijzigen. |
|
|
Bouten zijn uitgelijnd met het hoofdonderdeel. |
|
|
Bouten zijn uitgelijnd met de ligger. |
Horizontale plaatmaatlijnen
| Beschrijving | |
|---|---|
|
1 |
Lengte van de horizontale plaat |
|
2 |
Offset maatlijn vanaf het hoofdonderdeel |
| Beschrijving | |
|---|---|
|
1 |
Horizontale offset van de plaat |
Horizontale plaatuitlijning
| Optie | Beschrijving |
|---|---|
|
|
Standaard De horizontale plaat is loodrecht uitgelijnd op het hoofdonderdeel. AutoDefaults kan deze optie wijzigen. |
|
|
De horizontale plaat is loodrecht uitgelijnd op het hoofdonderdeel. |
|
|
De horizontale plaat is loodrecht op de ligger uitgelijnd. |
Maatlijnen van hoeksteun
| Beschrijving | |
|---|---|
|
1 |
Horizontale offset van de hoeksteun vanaf de rand van het hoofdonderdeel |
| Beschrijving | |
|---|---|
|
1 |
Horizontale offset van de hoeksteun |
|
2 |
Lengte van de hoekconsole |
Steun aan kolom
| Optie | Beschrijving |
|---|---|
|
|
Standaard Steun wordt aan het hoofdonderdeel gelast. AutoDefaults kan deze optie wijzigen. |
|
|
Steun wordt aan het hoofdonderdeel gelast. |
|
|
Steun wordt aan het hoofdonderdeel gebout. |
|
|
Console is gelast en gebout aan het hoofdonderdeel. |
Console aan ligger
| Optie | Beschrijving |
|---|---|
|
|
Standaard Geen verbinding tussen de console en de ligger. AutoDefaults kan deze optie wijzigen. |
|
|
Geen verbinding tussen de console en de ligger. |
|
|
Steun wordt aan de ligger gelast. |
|
|
De console wordt gebout aan de ligger. |
|
|
Console is gelast en gebout aan de ligger. |
Tabblad hoeksteunschotjes
Op het tabblad Hoeksteunschotjes kunnen de schotje-eigenschappen en schotjepositie, vorm en afwerking worden gedefinieerd. Schotjes worden voor hoeksteunen gemaakt.
Onderdelen
| Optie | Beschrijving |
|---|---|
|
Schotjes |
Dikte, breedte en hoogte van de schotjes |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Positie van schotje
| Optie | Beschrijving |
|---|---|
|
|
Standaard Schotje is niet op de steun geplaatst. AutoDefaults kan deze optie wijzigen. |
|
|
Schotje is niet op de steun geplaatst. |
|
|
Schotje wordt in het midden geplaatst. |
|
|
Schotjes worden aan beide zijden geplaatst. |
|
|
Schotje wordt aan de rechterzijde geplaatst. |
|
|
Schotje wordt aan de linkerzijde geplaatst. |
|
|
Schotjes worden aan de rechterzijde en in het midden geplaatst. |
|
|
Schotjes worden aan de linkerzijde en in het midden geplaatst. |
|
|
Schotjes worden aan de linker en rechterzijde en in het midden geplaatst. |
Vorm van schotje
|
|
Standaard Rechthoekig schotje AutoDefaults kan deze optie wijzigen. |
|
|
Rechthoekig schotje |
|
|
Driehoekig schotje |
Maatlijn schotje
Definieer de offset van bevel cuts voor drie hoekige schotjes.
| Beschrijving | |
|---|---|
|
1 |
Maatlijn horizontale offset |
|
2 |
Maatlijn verticale offset |
Schotje-offsets
| Beschrijving | |
|---|---|
|
1 |
Offset van de eindschotjes vanaf de zijden van de console. |
|
2 |
Offset van het middelste schotje vanaf de hartlijn van de console |
Type afwerking
|
|
Standaard Er wordt geen afwerking gemaakt. AutoDefaults kan deze optie wijzigen. |
|
|
Er wordt geen afwerking gemaakt. |
|
|
Lijnvormige afwerking |
|
|
Covexafwerking |
|
|
Holle afwerking |
Afwerkingsmaatlijnen
| Beschrijving | |
|---|---|
|
1 |
Verticale afmeting van de afwerking |
|
2 |
Horizontale afmeting van de afwerking |
Tabblad ondersteuningsplaat
Gebruik tabblad Steunplaat om de eigenschappen, de maatlijnen en verbindingsmethode van de steunplaat te definiëren.
Onderdelen
| Optie | Beschrijving |
|---|---|
|
Ondersteuningsplaat |
Dikte en breedte van de ondersteuningsplaat. |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |

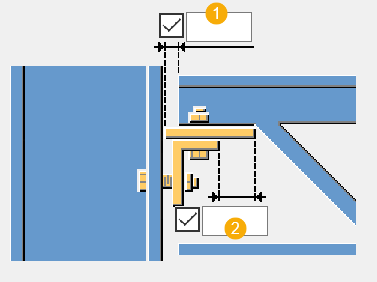

Afmetingen
| Beschrijving | |
|---|---|
|
1 |
Maatlijn ondersteuningsplaat vanaf de rand van het aangelaste onderdeel. |
|
2 |
Maatlijn ondersteuningsplaat aan de rand van de hoeksteun |
Tabblad extra profiel
Gebruik tabblad Extra profiel om het extra profiel, maken, eigenschappen en de positie van het extra profiel te definiëren.
Onderdelen
| Onderdeel | Beschrijving |
|---|---|
|
Plaat |
Dikte, breedte en hoogte van de extra profielplaat. |
|
Hoek |
Selecteer het profiel in de profielendatabase. |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Extra profiel maken
| Optie | Beschrijving |
|---|---|
|
|
Standaard Er is geen extra profiel gemaakt. AutoDefaults kan deze optie wijzigen. |
|
|
Er is geen extra profiel gemaakt. |
|
|
Extra profiel wordt gemaakt als een plaat. |
|
|
Extra profiel wordt gemaakt als een hoeksteun. |
Maatlijnen van de extra steunplaat
| Beschrijving | ||
|---|---|---|
|
1 |
Gatdiameter |
13/16" |
|
2 |
Horizontale maatlijn vanaf de rand van de extra profielplaat tot het midden van het gat |
1,5 x gatdiameter |
|
3 |
Verticale maatlijn vanaf de rand van de extra profielplaat tot het midden van het gat |
3" |
|
4 |
Verticale maatlijn vanaf de onderste regel van de ligger tot de onderzijde van de stabilisatoren plaat |
1,5 x gatdiameter |
Type verbinding extra profiel
| Optie | Beschrijving |
|---|---|
|
|
Standaard Geen verbinding tussen de extra profielplaat en de ligger AutoDefaults kan deze optie wijzigen. |
|
|
Geen verbinding tussen de extra profielplaat en de ligger |
|
|
Extra profielplaat wordt aan de ligger gelast. |
|
|
Extra profielplaat wordt aan de ligger gebout. |
|
|
Extra profiel wordt aan de ligger gebout en gelast. |
Oriëntatie extra profiel
| Optie | Beschrijving |
|---|---|
|
|
Standaard Extra profielplaat wordt met de schuine ligger uitgelijnd. AutoDefaults kan deze optie wijzigen. |
|
|
Extra profielplaat wordt met de schuine ligger uitgelijnd. |
|
|
Extra profielplaat wordt vierkant op het hoofdonderdeel gemaakt. |
Maatlijnen van hoeksteun
| Beschrijving | |
|---|---|
|
1 |
Horizontale offset van de hoeksteun |
|
2 |
Verticale offset van de hoeksteun |
| Beschrijving | Standaard | |
|---|---|---|
|
1 |
Horizontale offset van de hoeksteun |
|
|
2 |
Lengte van de hoekconsole |
Voor extra profiel gebout op de kolom: Bouten/steek gespecificeerd in het joints.def-bestand + 2-¼ " (dit geeft een juiste hoeklengte voor ¾" diameter bouten) Voor extra profiel gelast aan de kolom: Breedte van de ligger |
Richting van de hoeksteun
| Optie | Beschrijving |
|---|---|
|
|
Standaard Langste zijde van de hoekconsole is horizontaal. AutoDefaults kan deze optie wijzigen. |
|
|
Langste zijde van de hoekconsole is horizontaal. |
|
|
Langste zijde van de hoekconsole is verticaal. |
Steun aan kolom
| Optie | Beschrijving |
|---|---|
|
|
Standaard Steun wordt aan het hoofdonderdeel gelast. AutoDefaults kan deze optie wijzigen. |
|
|
Steun wordt aan het hoofdonderdeel gelast. |
|
|
Steun wordt aan het hoofdonderdeel gebout. |
|
|
Steun wordt gebout en gelast aan het hoofdonderdeel. |
Steun aan ligger
| Optie | Beschrijving |
|---|---|
|
|
Standaard Geen verbinding tussen de console en de ligger. AutoDefaults kan deze optie wijzigen. |
|
|
Geen verbinding tussen de console en de ligger. |
|
|
Steun wordt aan de ligger gelast. |
|
|
De console wordt gebout aan de ligger. |
|
|
Steun wordt gebout en gelast aan de ligger. |
Tabblad consolebouten
Gebruik tabblad Consolebouten om de maatlijnen van de boutgroep en de bouteigenschappen van de bouten van de hoeksteun en de T-type plaatbouten te definiëren.
Maatlijnen van de boutgroep
| Beschrijving | |
|---|---|
|
1 |
Maatlijn voor de horizontale positie van de boutgroep. |
|
2 |
Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel. |
|
3 |
Aantal bouten. |
|
4 |
Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten. |
|
5 |
Maatlijn voor de verticale positie van de boutgroep. |
Boutoriëntatie
| Optie | Beschrijving |
|---|---|
|
|
Standaard Bouten worden vierkant op het hoofdonderdeel geplaatst. AutoDefaults kan deze optie wijzigen. |
|
|
Bouten worden vierkant op het hoofdonderdeel geplaatst. |
|
|
Bouten worden vierkant op de ligger geplaatst. |
Basiseigenschappen van bouten
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Boutdiameter |
Boutdiameter. |
Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd. |
|
Boutnorm |
De boutnorm die in de component moet worden gebruikt. |
Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd. |
|
Tolerantie |
De ruimte tussen de bout en het gat. |
|
|
Draad in mat |
Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt. |
Ja |
|
Montage/werkplaats |
Locatie waar de bouten moeten worden bevestigd. |
Montage |
Boutsamenstelling
Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.
Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.
Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.
Extra boutlengte
Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.
Tabblad extra profiel hoekstaal bouten
Gebruik tabblad Extra profiel hoekbouten om de maatlijnen van de boutgroep en de eigenschappen van de bouten van de extra profiel hoekbouten. Als u op het tabblad Extra profiel hebt geselecteerd dat extra profiel als een hoeksteun is gemaakt, zijn de instellingen op dit tabblad van invloed op beide hoeken. Als het extra profiel als een plaat wordt gemaakt, zijn de instellingen alleen van invloed op het hoekstaal van het hoofdonderdeel.
Maatlijnen van de boutgroep
| Beschrijving | |
|---|---|
|
1 |
Maatlijn voor de horizontale positie van de boutgroep. |
|
2 |
Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel. |
|
3 |
Aantal bouten. |
|
4 |
Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten. |
|
5 |
Maatlijn voor de verticale positie van de boutgroep. |
Boutoriëntatie
| Optie | Beschrijving |
|---|---|
|
|
Standaard Bouten worden vierkant op het hoofdonderdeel geplaatst. AutoDefaults kan deze optie wijzigen. |
|
|
Bouten worden vierkant op het hoofdonderdeel geplaatst. |
|
|
Bouten worden vierkant op de ligger geplaatst. |
Basiseigenschappen van bouten
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Boutdiameter |
Boutdiameter. |
Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd. |
|
Boutnorm |
De boutnorm die in de component moet worden gebruikt. |
Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd. |
|
Tolerantie |
De ruimte tussen de bout en het gat. |
|
|
Draad in mat |
Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt. |
Ja |
|
Montage/werkplaats |
Locatie waar de bouten moeten worden bevestigd. |
Montage |
Tabblad bouten van de extra profielplaat
Op het tabblad Extra profielplaat bouten kunt u de positie en de eigenschappen van de bouten van de extra profielplaat definiëren.
Boutpositie
| Beschrijving | Standaard | |
|---|---|---|
|
1 |
Horizontale boutrandafstand |
1-1/2" |
|
2 |
Verticale boutrandafstand |
Verticaal middelpunt van de plaat |
Basiseigenschappen van bouten
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Boutdiameter |
Boutdiameter. |
Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd. |
|
Boutnorm |
De boutnorm die in de component moet worden gebruikt. |
Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd. |
|
Tolerantie |
De ruimte tussen de bout en het gat. |
|
|
Draad in mat |
Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt. |
Ja |
|
Montage/werkplaats |
Locatie waar de bouten moeten worden bevestigd. |
Montage |
Tabblad Algemeen
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Lassen
Klik voor meer informatie op de onderstaande koppeling:
