2-Ligger op kolom, zijden (162)

2-Ligger op kolom, zijden (162) maakt een geboute verbinding tussen een kolom en twee liggers. U kunt een hoekconsole en boutlocaties definiëren. Er kunnen schotjes onder de kopplaat worden gemaakt.

Gemaakte objecten

Kopplaat
Schotjes
Momentplaat
Extra profielplaat
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Twee liggers steunend op kolom. Optie voor kopplaat, staaf met extra profiel of hoek.
	Twee liggers steunend op kolom. Kopplaat, kopplaat vlak of op de helling van liggers.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom).
Selecteer het eerste aangelaste onderdeel (ligger).
Selecteer het tweede aangelaste onderdeel (balk).
Klik met de middelste muisknop om de verbinding te maken.

Onderdeelidentificatiecode


	Beschrijving
1	Kopplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

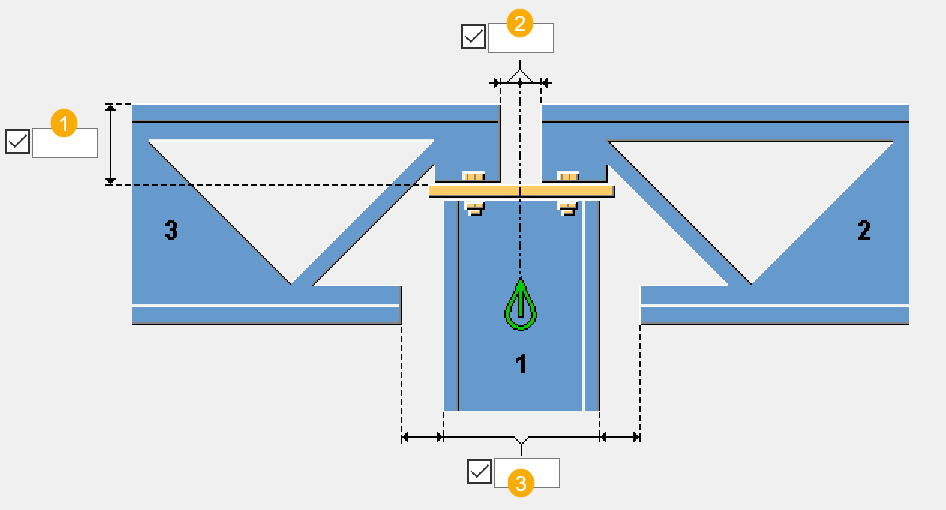

Afmetingen


	Beschrijving	Standaard
1	Verticale hoogte van de ligger vanaf de bovenzijde van de kopplaat tot de bovenzijde van de ligger	`2-1/2"`
2	Bovenste snoer ligger offset vanaf de hartlijn van het hoofdonderdeel	`0`
3	Cutback afstand van het onderste snoer van het aangelaste onderdeel vanaf het hoofdonderdeel

Tabblad Bouten

Gebruik tabblad Bouten om de bouteigenschappen en de positie van bouten in de hoekconsole-verbinding te definiëren.

Maatlijnen van de boutgroep


	Beschrijving	Standaard
1	Afstand vanaf de hartlijn van het hoofdonderdeel tot de hartlijn van het de bout	Voor I-profielkolommen: 1/2 de dikte van het lijf van het hoofdonderdeel + 1-1/2 maal de boutdiameter Voor buisstalen kolommen: 1/2 de breedte of de lengte van de kolom (afhankelijk van de oriëntatie) + 1-1/2 "
2	Boutafstand

Ligger bouten of lassen


Optie	Beschrijving
	Standaard Ligger wordt gebout aan het hoofdonderdeel. AutoDefaults kan deze optie wijzigen.
	Ligger wordt gebout aan het hoofdonderdeel.
	Ligger wordt aan het hoofdonderdeel gelast.

Boutoriëntatie

Deze optie bepaalt of de bouten in de kopplaat vierkant op de kolom of de ligger zijn.


Optie	Beschrijving
	Standaard Bouten worden vierkant op de ligger geplaatst. AutoDefaults kan deze optie wijzigen.
	Bouten worden vierkant op de ligger geplaatst.
	Bouten worden vierkant op het hoofdonderdeel geplaatst.


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Tabblad Onderdelen

Op het tabblad Onderdelen definieert u de eigenschappen en maatlijnen van de kopplaat en de schotjes.

Onderdelen


Optie	Beschrijving
Kopplaat	Dikte, breedte en hoogte van de kopplaat.
Schotje 1	Dikte, breedte en hoogte van het schotje.
Schotje 2	Dikte, breedte en hoogte van het schotje.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Offset van de kopplaat


	Beschrijving
1	Horizontale offset vanaf het hoofdonderdeel
2	Verticale offset vanaf het hoofdonderdeel

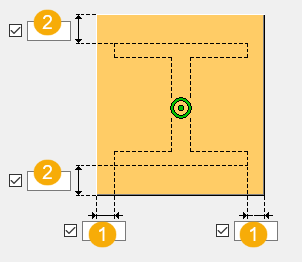

Maatlijnen van de kopplaat

Definieer de breedte en lengte van de kopplaat.


	Beschrijving
1	Horizontale offset vanaf de rand van het hoofdonderdeel
2	Verticale offset vanaf de rand van het hoofdonderdeel

Kopplaat helling


Optie	Beschrijving
	Standaard De kopplaat wordt uitgelijnd met de schuine ligger. AutoDefaults kan deze optie wijzigen.
	De kopplaat wordt uitgelijnd met de schuine ligger.
	De kopplaat wordt vlak aan de bovenzijde van het hoofdonderdeel geplaatst.

Maatlijnen van de afwerking van de schotjes


Optie	Beschrijving
	Standaard Er is geen binnenste afwerking gemaakt. AutoDefaults kan deze optie wijzigen.
	Er is geen binnenste afwerking gemaakt.
	De binnenste afwerking wordt gemaakt als een lijnvormige afwerking. 1 Verticale afmeting van de afwerking 2 Horizontale afmeting van de afwerking
	De binnenste afwerking wordt gemaakt als een convexe afwerking. 1 Afwerkingsradius
	De binnenste afwerking wordt gemaakt als een concave afwerking. 1 Afwerkingsradius
	Buitenste afmetingen van de afwerking 1 Horizontale afmeting van de afwerking 2 Verticale afmeting van de afwerking

Tabblad momentplaat

Gebruik tabblad Momentplaat om het maken, de eigenschappen en offsets van platen te definiëren.

Onderdelen


Optie	Beschrijving
Momentplaat	Dikte, breedte en hoogte van de momentplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Momentplaat maken


Optie	Beschrijving
	Standaard De momentplaat is niet gemaakt. AutoDefaults kan deze optie wijzigen.
	De momentplaat is niet gemaakt.
	Momentplaat is gemaakt.

Momentplaat-offset


	Beschrijving
1	Horizontale offset vanaf de hartlijn van het hoofdonderdeel
2	Verticale offset vanaf de hartlijn van het hoofdonderdeel

Tabblad extra profiel

Gebruik tabblad Extra profiel om het extra profiel, maken, eigenschappen en de positie van het extra profiel te definiëren.

Onderdelen


Optie	Beschrijving
Plaat-VZ, Plaat-AZ	Dikte, breedte en hoogte van de plaat
Hoek-VZ, Hoek-AZ	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.
Afwerking	Beschrijft hoe het oppervlak van het onderdeel is behandeld.

Extra profiel maken


Optie	Beschrijving
	Standaard Er is geen extra profiel gemaakt. AutoDefaults kan deze optie wijzigen.
	Er is geen extra profiel gemaakt.
	Extra profiel wordt gemaakt als een plaat.
	Extra profiel wordt gemaakt als een hoeksteun.

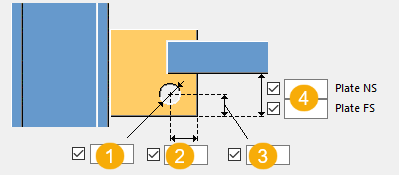

Maatlijnen van de extra steunplaat


	Beschrijving	Standaard
1	Diameter kabelgat	`13/16"`
2	Horizontale maatlijn vanaf de rand van de extra profielplaat tot het midden van het gat	1,5 x gatdiameter
3	Verticale maatlijn vanaf de rand van de extra profielplaat tot het midden van het gat	`3`
4	Verticale afmeting vanaf de onderste regel van de ligger tot de onderkant van de extra profielplaat aan de voor- en achterzijde	1,5 x gatdiameter

Type verbinding extra profiel

Definieer hoe de extra profielplaat wordt bevestigd aan het onderste snoer van de ligger.


Optie	Beschrijving
	Standaard Geen verbinding tussen de extra profielplaat en de ligger AutoDefaults kan deze optie wijzigen.
	Geen verbinding tussen de extra profielplaat en de ligger
	Extra profielplaat wordt aan de ligger gelast.
	Extra profielplaat wordt aan de ligger gebout.
	Extra profiel wordt aan de ligger gebout en gelast.

Oriëntatie extra profiel


Optie	Beschrijving
	Standaard Extra profielplaat wordt met de schuine ligger uitgelijnd. AutoDefaults kan deze optie wijzigen.
	Extra profielplaat wordt met de schuine ligger uitgelijnd.
	Extra profielplaat wordt vierkant op het hoofdonderdeel gemaakt.

Maatlijnen van hoeksteun


	Beschrijving
1	Horizontale offset van de hoeksteun
2	Verticale offset van de hoeksteun


	Beschrijving	Standaard
1	Horizontale offset van de hoeksteun
2	Lengte van de hoekconsole	Voor extra profiel gebout op de kolom: Bouten/steek gespecificeerd in het joints.def-bestand + 2-¼ " (dit geeft de juiste hoeklengte voor ¾" diameter bouten) Voor extra profielen gelast aan de kolom: Breedte van de ligger

Richting van de hoeksteun


Optie	Beschrijving
	Standaard Langste zijde van de hoekconsole is horizontaal. AutoDefaults kan deze optie wijzigen.
	Langste zijde van de hoekconsole is horizontaal.
	Langste zijde van de hoekconsole is verticaal.

Steun aan kolom


Optie	Beschrijving
	Standaard Steun wordt aan het hoofdonderdeel gelast. AutoDefaults kan deze optie wijzigen.
	Steun wordt aan het hoofdonderdeel gelast.
	Steun wordt aan het hoofdonderdeel gebout.
	Steun wordt gebout en gelast aan het hoofdonderdeel.

Steun aan ligger


Optie	Beschrijving
	Standaard Geen verbinding tussen de console en de ligger. AutoDefaults kan deze optie wijzigen.
	Geen verbinding tussen de console en de ligger.
	Steun wordt aan de ligger gelast.
	De console wordt gebout aan de ligger.
	Steun wordt gebout en gelast aan de ligger.

Tabblad extra profiel hoekstaal bouten

Gebruik tabblad Extra profiel hoekbouten om de maatlijnen van de boutgroep en de eigenschappen van de bouten van de extra profiel hoekbouten. Als u op het tabblad Extra profiel hebt geselecteerd dat extra profiel als een hoeksteun is gemaakt, zijn de instellingen op dit tabblad van invloed op beide hoeken. Als het extra profiel als een plaat wordt gemaakt, zijn de instellingen alleen van invloed op het hoekstaal van het hoofdonderdeel.

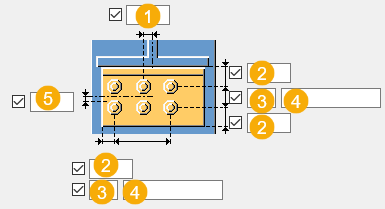

Afmetingen


	Beschrijving
1	Maatlijn voor de horizontale positie van de boutgroep.
2	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
3	Aantal bouten.
4	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
5	Maatlijn voor de verticale positie van de boutgroep.


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Tabblad bouten van de extra profielplaat

Op het tabblad Extra profielplaat bouten kunt u de positie en de eigenschappen van de bouten van de extra profielplaat definiëren.

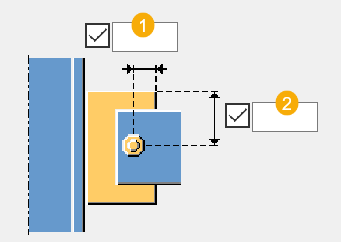

Boutpositie


	Beschrijving	Standaard
1	Horizontale boutrandafstand	`1-1/2"`
2	Verticale boutrandafstand	Verticaal middelpunt van de plaat

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
