Ligger op vloerbalk, type 1 (160)

Ligger op de vloerbalk, type 1 (160) maakt een geboute verbinding tussen een balk en een ligger. U kunt de grootte van de hoeksteun en de boutlocaties definiëren.

Gemaakte objecten

Extra profielplaat
Ondersteuningsplaat
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	Ligger steunend op ligger.
	Ligger steunend op ligger. Optie: bovenregelextensie.

Volgorde van selectie

Selecteer het hoofdonderdeel (ligger).
Selecteer het aangelaste onderdeel (ligger).

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Extra profielplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

Afmetingen


	Beschrijving	Standaard
1	Bovenste snoer offset vanaf de hartlijn van het hoofdonderdeel
2	Maatlijn van de bovenste koordraveling tot de rand van het hoofdonderdeel
3	Offset van hoofdonderdeel vanaf de binnenrand van het bovenste snoer
4	Cutback afstand vanaf de rand van de onderrand van het snoer tot de hartlijn van het hoofdonderdeel	1/2 breedte van het hoofdonderdeel flens + 1 "

Tabblad extra profiel

Gebruik tabblad Extra profiel om de eigenschappen en de positie van het extra profiel te definiëren.

Onderdelen


Optie	Beschrijving
Plaat	Dikte, breedte en hoogte van de extra profielplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Extra profiel maken


Optie	Beschrijving
	Standaard Er is geen extra profiel gemaakt. AutoDefaults kan deze optie wijzigen.
	Er is geen extra profiel gemaakt.
	Extra profiel wordt gemaakt op de flens van het hoofdonderdeel.
	Extra profiel wordt gemaakt op de flens van het lijf van het hoofdonderdeel. Definieer de maatlijnen van de afschuining van de extra profielplaat.

Afwerkingsmaatlijnen


	Beschrijving

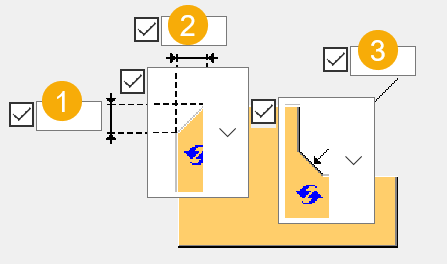

1	Verticale afmeting van de afwerking
2	Horizontale afmeting van de afwerking
3	Afwerkingsradius

Type afwerking


Optie	Beschrijving
	Standaard. Lijnvormige afwerking AutoDefaults kan deze optie wijzigen.
	Geen afwerking
	Lijnvormige afwerking
	Bolvormige afwerking
	Holvormige afwerking

De richting van het raveling - extra profiel


Optie	Beschrijving
	Standaard Opwaartse ravelingrichting AutoDefaults kan deze optie wijzigen.
	Opwaartse ravelingrichting
	Neerwaartse ravelingrichting

Afmetingen

Het extra profiel wordt gemaakt op de flens van het hoofdonderdeel.


	Beschrijving	Standaard
1	Verticale maatlijn tot het middel punt De maatlijn wordt gemeten in het vlak van de extra profielplaat.	1,5 x gatdiameter
2	Extra profiel-offset vanaf de hartlijn van het hoofdonderdeel De maatlijn wordt gemeten langs de hartlijn van de extra profielplaat.	`½"`
3	Overlappingslengte van het onderste snoer op de extra profielplaat	`3"`
4	Diameter van het gat voor kabels	`13/16"`
5	Verticale offset van de extra profielplaat vanaf het onderste snoer van de ligger.	`3"`
6	Horizontale maatlijn tot het midden van het gat De maatlijn wordt gemeten in het vlak van de extra profielplaat.	1,5 x gatdiameter

Afmetingen

Het extra profiel wordt gemaakt op de flens van het lijf van het hoofdonderdeel.


	Beschrijving
1	Verticale randmaatlijn vanaf de extra profielplaat tot de flens van het hoofdonderdeel
2	Verticale maatlijn tot het middel punt
3	Overlappingslengte van het onderste snoer op de extra profielplaat
4	Diameter van het gat voor kabels
5	Verticale offset van de extra profielplaat vanaf het onderste snoer van de ligger.
6	Horizontale maatlijn tot het midden van het gat
7	Maatlijn horizobtale rand vanaf de raveling van het extra profiel tot de rand van het hoofdonderdeel

Tabblad ondersteuningsplaat

Gebruik tabblad Ondersteuningsplaat om de eigenschappen van de ondersteuningsplaat te definiëren.

Onderdelen


Optie	Beschrijving
Ondersteuningsplaat	Dikte en breedte van de ondersteuningsplaat.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Bouten

Gebruik tabblad Bouten om de bouteigenschappen, en het aantal en de positie van de bouten te definiëren.

Afmetingen


	Beschrijving
1	Afstand vanaf de hartlijn van het hoofdonderdeel tot de hartlijn van het de bouten
2	Boutafstand

Boutoriëntatie


Optie	Beschrijving
	Standaard Bouten worden vierkant op het hoofdonderdeel geplaatst. AutoDefaults kan deze optie wijzigen.
	Bouten worden vierkant op het hoofdonderdeel geplaatst.
	Bouten worden vierkant op de ligger geplaatst.

Bouten maken


Optie	Beschrijving
	Standaard Het aangelaste onderdeel wordt aan het hoofdonderdeel gebout. AutoDefaults kan deze optie wijzigen.
	Het aangelaste onderdeel wordt aan het hoofdonderdeel gebout.
	Het aansluitende onderdeel wordt aan het hoofdonderdeel gelast.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
