Momentverbinding (130)

Met Momentverbinding (130) wordt een gelaste verbinding gemaakt tussen een kolom en een of twee liggers. Er wordt een afschuifklamp aan de kolom gelast en met bouten aan de liggers bevestigd. Lasvoorbewerkingen en schotjes kunnen worden gemaakt.

Gemaakte objecten

Afschuifklamp
Steunplaat
Schotjes
Bouten
Lassen

Gebruiken voor


Situatie	Beschrijving
	De afschuifklamp wordt aan de kolom gelast en met bouten aan de ligger bevestigd.

Beperkingen

De kolom moet een I-sectie of een T-sectie zijn. Voor T-doorsneden worden de liggers verbonden met de flenzen van het T-stuk om een doorsnede in de vorm van een kruis te maken.
De liggers moeten I-secties zijn.
Dakliggers kunnen schuin ten opzichte van de horizontaal worden geplaatst, tot maximaal 5 graden.
Liggers kunnen niet verticaal schuin lopen.

Volgorde van selectie

Selecteer het hoofdonderdeel (kolom).
Selecteer het eerste aansluitend onderdeel (ligger).
Selecteer indien nodig het tweede aansluitende onderdeel (ligger).
Klik met de middelste muisknop om de verbinding te maken.

Onderdeelidentificatiecode


	Beschrijving
1	Afschuifklamp
2	Steunplaat
3	Schotje

Tabblad Afbeelding

Op het tabblad Afbeelding definieert u of lasvoorbewerkingen worden gemaakt en bepaalt u de afmetingen en vorm van de toegangsgaten voor lassen.

Lasvoorbewerkingen voor flenzen en lijf

Definieer of er lasvoorbewerkingen op de liggerflenzen en het lijf worden gemaakt. De standaard is dat er geen lasvoorbewerkingen worden gemaakt.

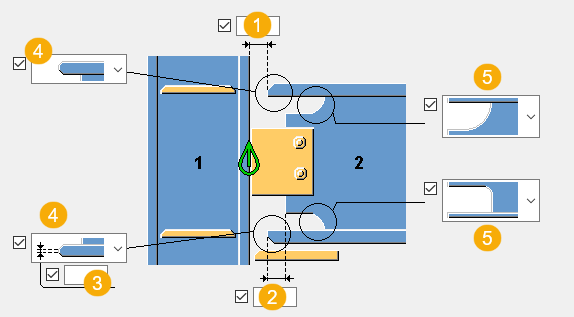

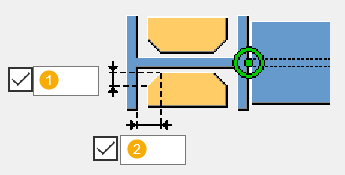

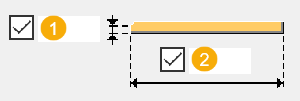

Dimensions


	Beschrijving
1	Afmeting van de lasopening tussen het uiteinde van de liggerflenzen en het kolomlijf of -flens.
2	Afstand van de speling van de ligger tussen de uiteinden van het liggerlijf en de liggerflens.
3	Minimale dikte van het flensvlak nadat de uitsnijding van de lasvoorbewerking is gemaakt. De kleinst mogelijke waarde is `2.0 mm`.
4	Lastype van de boven- en de onderflens.
5	Type van de toegangsgaten van bovenste en onderste las.

Lastype bovenflens

Selecteer het type lasvoorbewerking voor de bovenflens van de ligger.


Optie	Beschrijving
	Standaard Dubbele afschuining AutoDefaults kan deze optie wijzigen.
	Dubbele afschuining
	Enkele afschuining

Toegangsgat voor lassen aan bovenzijde

Selecteer het type toegangsopening van de lassen voor het liggerlijf.


Optie	Beschrijving
	Standaard Cirkelvormig Het toegangsgat van de lassen is cirkelvormig wanneer de horizontale lengte en de verticale diepte van het gat hetzelfde zijn. AutoDefaults kan deze optie wijzigen.
	Cirkelvormig
	Elongated

Toegangsgat voor onderlassen

Selecteer het type toegangsopening van de lassen voor het liggerlijf.


Optie	Beschrijving
	Standaard Rechthoekig AutoDefaults kan deze optie wijzigen.
	Rechthoekig
	Elongated
	Cirkelvormig

Lastype onderflens

Selecteer het type lasvoorbewerking voor de onderflens van de ligger.


Optie	Beschrijving
	Standaard Dubbele afschuining AutoDefaults kan deze optie wijzigen.
	Dubbele afschuining
	Single Bevel Bottom
	Single Bevel Top

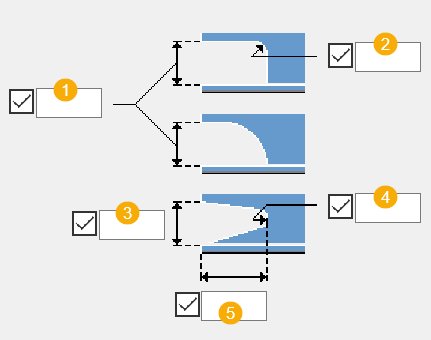

Afmetingen ravelingen ligger


	Beschrijving
1	Minimale dikte van het lijf nadat de uitsnijding voor de lasvoorbewerking is gemaakt. De kleinst mogelijke waarde is `2.0 mm`.
2	Diepte van de flensuitsnijding op de ligger.
3	Lengte van de flensuitsnijding op de ligger.

Afmetingen van toegangsgaten voor lassen


	Beschrijving
1	Verticale diepte van toegangsgaten voor lassen. De maat wordt gemeten vanaf de onderzijde van de bovenflens van de ligger of vanaf de bovenzijde van de onderflens van de ligger, tot de bovenzijde van het toegangsgat voor lassen. Voer een waarde in om het gat te maken.
2	Radius voor de inwendige hoek van het rechthoekige toegangsgat voor lassen om een ronde afschuining te maken.
3	Verticale diepte van toegangsgaten voor lassen. De maat wordt gemeten vanaf de bovenzijde van de onderflens van de ligger tot het punt op het liggerlijf waar de uitsnijding voor het toegangsgat voor lassen uit het lijf komt. Voer een waarde in om het gat te maken. De waarde kan groter zijn dan, kleiner dan of gelijk zijn aan de verticale diepte van het lastoegangsgat.
4	Diameter van toegangsgaten voor lassen in het balklijf. De maat is het cirkelvormige deel van het langgerekte toegangsgat voor lassen.
5	Horizontale lengte van toegangsgaten voor lassen. De maat wordt gemeten vanaf de uitsnijding van de lasvoorbewerking van het lijf tot aan het einde van het toegangsgat voor lassen. Voer een waarde in om het gat te maken.

Tabblad Gelaste plaat

Op het tabblad Plaat kunt u de eigenschappen, de afmetingen en de positie van de afschuifklamp definiëren.

Onderdelen


Optie	Beschrijving
Plaat	Dikte van de afschuifklamp.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Dimensions


	Beschrijving

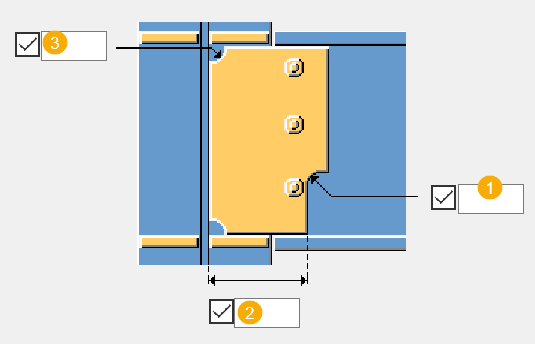

1	Hoekradius van de afschuifklamp van de cope.
2	Afstand van het vlak van het kolomlijf tot de hoekuitsnijding van de afschuifklamp. U kunt deze afmeting opgeven wanneer de ligger wordt verbonden met het kolomlijf.
3	Radius van de hoekuitsnijding van de afschuifklamp. Definieer de radius van het lastoegangsgat in de afschuifklamp op de locatie waar de afschuifklamp aan de kolom wordt gelast.

Positie afschuifklamp


Optie	Beschrijving
	Standaard De afschuifklamp wordt gemaakt aan de linkerzijde van het liggerlijf. AutoDefaults kan deze optie wijzigen.
	De afschuifklamp wordt gemaakt aan de linkerzijde van het liggerlijf.
	De afschuifklamp wordt gemaakt aan de rechterzijde van het liggerlijf.

Tabblad Steunplaat

Gebruik het tabblad Steunplaat om de onderdeeleigenschappen, de positie en de afmetingen te definiëren. Definieer of de lasvoorbewerking in de steunplaat wordt gemaakt.

Lasvoorbewerking steunplaat

Definieer of de lasvoorbewerking in de steunplaat wordt gemaakt. De standaardwaarde is dat de lasvoorbewerking niet wordt gemaakt.

Onderdelen


Optie	Beschrijving
Steunplaat	Dikte en breedte van de steunplaat. U kunt alleen een steunplaat maken voor verbindingen met een flens van een ligger tegen een kolom.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

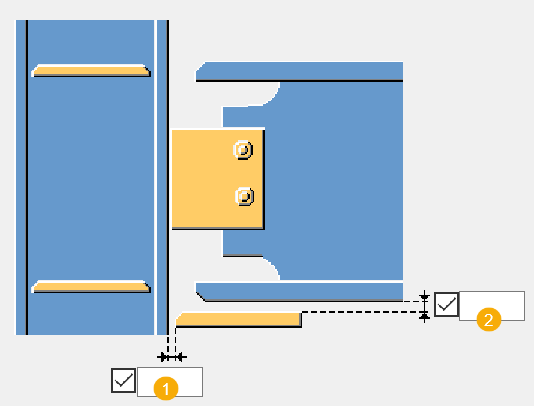

Positie steunplaat


	Beschrijving
1	Afmeting van de lasopening van de steunplaat vanaf de kolomflens.
2	Verticale offset van de steunplaat vanaf de rand van de ligger.

Afmetingen steunplaat


	Beschrijving	Standaard
1	Minimale dikte van de steunplaat nadat de uitsnijding voor de lasvoorbewerking is gemaakt. De kleinst mogelijke waarde is `2.0 mm`.
2	Lengte van de steunplaat.	`200 mm`

Tabblad Verstevigingsplaten

Op het tabblad Verstevigingsplaten kunt u het maken van schotjes, de eigenschappen en de positie ervan definiëren.

Schotjes


Onderdeel	Beschrijving
Bovenste schotje N/S Schotje onder AZ Bovenste schotje F/S Schotje onder VZ	Dikte en breedte van de schotjes boven en onder aan de voor- en achterzijde.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Schotjes maken


Optie	Optie	Beschrijving
		Standaard Een schotje zonder afwerkingen wordt gemaakt. Gedeeltelijke breedte. AutoDefaults kan deze optie wijzigen.
		Er wordt geen schotje gemaakt.
		Schotje met afwerkingen is gemaakt.
		Een schotje zonder afwerkingen wordt gemaakt. Gedeeltelijke breedte.
		Een schotje met concave afwerkingen wordt gemaakt.
		Schotje met bolvormige afwerkingen is gemaakt.

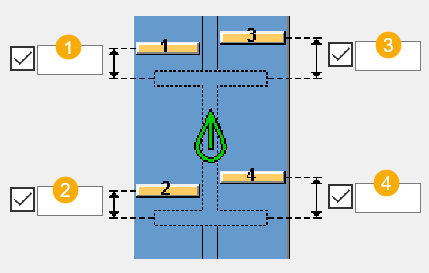

Posities van schotjes


	Beschrijving
1	Grootte van de ruimte tussen het bovenste schotje aan de buitenkant en de rand van de liggerflens.
2	Grootte van de ruimte tussen het onderste schotje aan de buitenkant en de rand van de liggerflens.
3	Grootte van de ruimte tussen het bovenste schotje aan de binnenkant en de rand van de liggerflens.
4	Grootte van de ruimte tussen het onderste schotje aan de binnenkant en de rand van de liggerflens.

Grootte van de afwerking van het schotje


	Beschrijving
1	Verticale afmeting van de afwerking
2	Horizontale afmeting van de afwerking

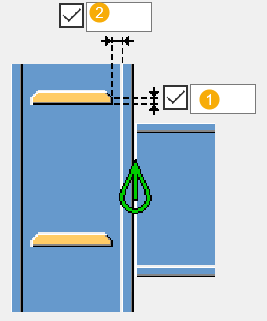

Afmetingen van het schotje


	Beschrijving
1	De lengte van het rechte deel van het schotje. Minimale dikte van het schotje nadat de uitsnijding voor de lasvoorbewerking is gemaakt. De kleinst mogelijke waarde is `3.0 mm`.
2	Randafstand van het schotje vanaf het lijf van de kolom.

Tabblad Bouten

Gebruik het tabblad Bouten om de afmetingen van de boutgroepen en de bouteigenschappen te definiëren.

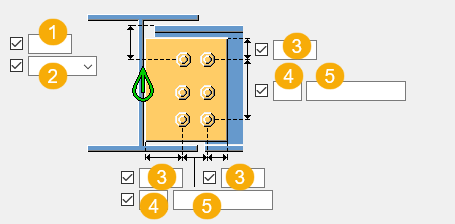

Afmetingen van de boutgroep


	Beschrijving
1	Maatlijn voor de verticale positie van de boutgroep.
2	Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten. Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout. Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel. Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.
3	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
4	Aantal bouten.
5	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.


Optie	Beschrijving	Standaard
1	Verticale maat van sleufgat.	`0` heeft een rond gat als resultaat.
2	Horizontale maat van sleufgat of speling van oversized gaten.	`0` heeft een rond gat als resultaat.
Gattype	Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten.
Roteer sleufgaten	Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.
Sleufgat in	Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.
