Randbeveiligingssteun (114)

Met Randbeveiligingssteun (114) wordt extra stabiliteit gemaakt voor een ,structuur wanneer u een ligger of een staaf maakt op een dakverbinding. De component voegt verlengprofielen toe aan de momentverbinding voor extra bevestiging. Normaal worden één of meer profielen of platen gelast op de kopplaat in de momentverbinding.

Gemaakte objecten

Extensieprofielen
Kopplaat
Lassen

Gebruiken voor


Situatie	Beschrijving

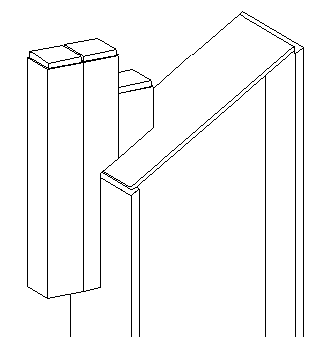

	Verlengprofielen worden gemaakt aan de bovenzijde van een coupkolom. De kolom kan van het type H (I) of koker zijn. De extensieprofielen kunnen van elk type zijn. Er zijn geen beperkingen voor de positie van de kolom. Als het kolomprofiel van type H (I) is, mag de kopplaat alleen schuin lopen in de richting parallel aan het lijf. Als de kolom een kokerprofiel is, kan de kopplaat schuin lopen in de richting parallel aan het lijf of de flens. De bovenste opening van de kokerprofielen kan met een kopplaat worden afgesloten om te voorkomen dat er water in komt.

Volgorde van selectie

Selecteer het hoofdonderdeel.
Selecteer het aansluitend onderdeel.

De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode


	Beschrijving
1	Buitenste profiel
2	Middelste prof.
3	Binnenprofiel

Tabblad Afbeelding

Op het tabblad Afbeelding kunt u de afmetingen van de verbinding en de zijde waaraan deze wordt gemaakt definiëren.

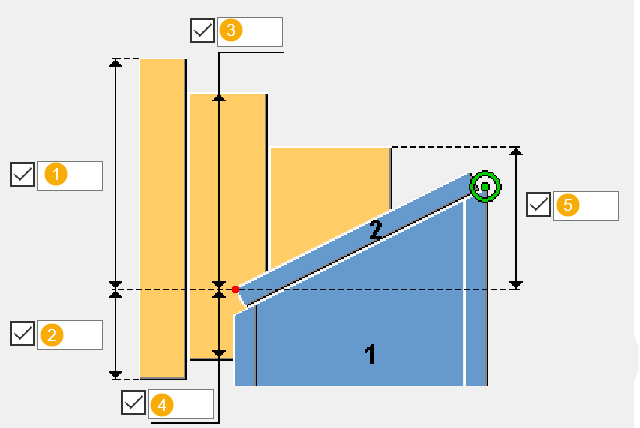

Dimensions


		Standaard
1	Verticale afstand van het bovenste knooppunt van het buitenste profiel vanaf het hoofdreferentiepunt.	`300 mm`
2	Verticale afstand van het onderste knooppunt van het buitenste profiel vanaf het hoofdreferentiepunt.	`300 mm`
3	Verticale afstand van het bovenste knooppunt van het middelste profiel vanaf het hoofdreferentiepunt.	`300 mm`
4	Verticale afstand van het onderste knooppunt van het middelste profiel vanaf het hoofdreferentiepunt.	`300 mm`
5	Verticale afstand van het bovenste knooppunt van het binnenste profiel vanaf het hoofdreferentiepunt.	`200 mm`


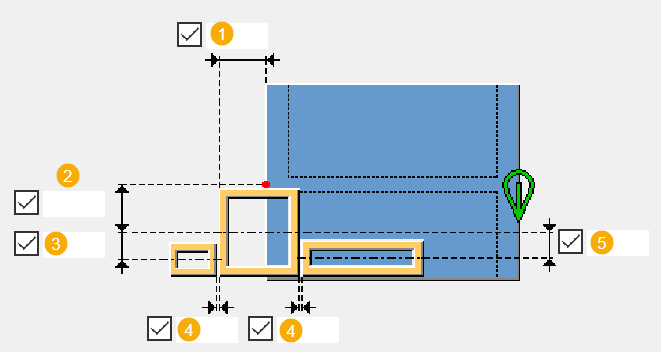

	Beschrijving	Standaard
1	Horizontale afstand van het knooppunt aan de boven- of onderzijde van het binnenprofiel vanaf het belangrijkste referentiepunt.	`0 mm`
2	Horizontale afstand van het bovenste of onderste knooppunt van het middelste profiel vanaf de as van de kolom of de boven- of onderrand van de kolom.	`0 mm`
3	Horizontale afstand van het bovenste of onderste knooppunt van het buitenste profiel vanaf het bovenste of onderste knooppunt van het middelste profiel.	`0 mm`
4	Horizontale afstand van het bovenste of onderste knooppunt van het binnen- of buitenprofiel vanaf het vlak van het middelste profiel of het belangrijkste referentiepunt als er geen middenprofiel is.	`0 mm`
5	Horizontale afstand van het bovenste of onderste knooppunt van het binnenprofiel vanaf het bovenste of onderste knooppunt van het middelste profiel.	`0 mm`

Maakzijde


Optie	Beschrijving
	De verlengingsprofielen worden gemaakt op het onderste deel van de helling. Dit is de standaardoptie.
	De verlengingsprofielen worden gemaakt op het bovenste deel van de helling.

Tabblad Buitenste profiel/Tussenprofiel/Binnenprofiel

Op de tabbladen Buitenste profiel, Middelste profiel en Binnenste profiel kunt u het maken, de eigenschappen, de positie en de vorm van het onderdeel definiëren.

Onderdeel

Selecteer Ja om het profiel te maken.


Optie	Beschrijving
Buitenste profiel	Selecteer het profiel in de profielendatabase.
Middelste prof.	Selecteer het profiel in de profielendatabase. Selecteer of er een horizontaal of verticaal profiel wordt gemaakt.
Binnenprofiel	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Horizontale afstand

Definieer hoe de horizontale afstand van het bovenste of onderste knooppunt van het profiel wordt gemeten.


Optie	Beschrijving
	Gemeten vanaf de kolomas
	Gemeten vanaf de bovenrand van de kolom
	Gemeten vanaf de onderrand van de kolom

Horizontale positie op diepte


Optie	Beschrijving
	Achterzijde
	Onder
	Boven

Horizontale positie in vlak

Definieer de horizontale positie van het profiel in het vlak.


Optie	Beschrijving
	Midden
	Rechts
	Links

Type profieluitsnijding


Optie	Beschrijving
	Het profiel wordt niet uitgesneden.
	Schuin, uitsnijding
	Vierkant, uitsnijding
	Schuin
	vierkant

Richting van het profiel


Optie	Beschrijving
	Richting wordt niet omgekeerd.
	Richting is omgekeerd.

Tabblad Kopplaten

Op het tabblad Kopplaten kunt u de onderdeeleigenschappen en het maken van kopplaten definiëren.

Onderdeel


Optie	Beschrijving	Standaard
Kopplaat	Dikte van de kopplaat.	`15 mm`


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Kopplaat maken

U kunt afzonderlijk selecteren of de kopplaat voor het buitenste, middelste en binnenprofiel moet worden gemaakt.


Optie	Beschrijving
	Er wordt geen kopplaat gemaakt.
	Voor het middelste profiel wordt een kopplaat gemaakt.
	Een kopplaat wordt gemaakt voor het buitenste profiel.
	Een kopplaat wordt gemaakt voor het binnenste profiel.

Randafstand van kopplaat


	Beschrijving
1	Maat verticale rand.
2	Maat horizontale rand.

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
