Gelaste plaat 2 (103)
Met Gelaste plaat 2 (103) verbindt u een ligger aan een ligger of aan een kolom met een afschuifklamp. De afschuifklamp wordt aan het hoofdonderdeel gelast en met bouten aan de aansluitende ligger bevestigd.
Gemaakte objecten
-
Afschuifklamp
-
Bouten
-
Lassen
-
Uitsnijdingen
Gebruiken voor
|
Situatie |
Beschrijving |
|---|---|
|
|
Afschuifklamp verbonden met een ligger. |
|
|
Afschuifklamp verbonden met een ligger. De aansluitende ligger is afgeschuind. |
|
|
Afschuifklamp verbonden met een ligger. De aansluitende ligger is schuin en afgeschuind. |
Volgorde van selectie
-
Selecteer het hoofdonderdeel (ligger of kolom).
-
Selecteer het aansluitende onderdeel (ligger).
De verbinding wordt automatisch gemaakt als de aansluitende ligger wordt geselecteerd.
Onderdeelidentificatiecode
| Onderdeel | |
|---|---|
|
1 |
Afschuifklamp |
Tabblad Afbeelding
Gebruik het tabblad Afbeelding om de positie van de afschuifklamp te definiëren.
Afmetingen afschuifklamp
|
Beschrijving |
|
|---|---|
|
1 |
Snijd het aansluitende onderdeel uit. Wanneer het aansluitende onderdeel wordt gesneden, ontstaat er een opening tussen het hoofdonderdeel en het aansluitende onderdeel. De uitsnijding wordt gedefinieerd vanaf het lijf van het hoofdonderdeel. |
|
2 |
Afstand van de bovenrand van de aansluitende ligger tot de bovenrand van de afschuifklamp. |
|
3 |
Afstand van de onderrand van de aansluitende ligger tot de onderrand van de afschuifklamp. |
Positie afschuifklamp
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard De afschuifklamp bevindt zich aan de linkerzijde van het lijf van de aansluitende ligger. Deze optie kan worden gewijzigd met behulp van AutoDefaults. |
|
|
De afschuifklamp bevindt zich aan de linkerzijde van het lijf van de aansluitende ligger. |
|
|
De afschuifklamp bevindt zich aan de rechterzijde van het lijf van de aansluitende ligger. |
Uitsnijding in de flens van de ligger
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Recht Deze optie kan worden gewijzigd met behulp van AutoDefaults. |
|
|
Snijdt het einde van de afwerking van de flens. |
|
|
Snijdt het einde van de flens recht. |
Tabblad Onderdelen
Gebruik het tabblad Onderdelen om de eigenschappen van de afschuifklamp te definiëren.
Plaat
|
Onderdeel |
Beschrijving |
|---|---|
|
Plaat |
Afschuifklampdikte en -hoogte. |
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Pos.nr. |
Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren. |
Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu . |
|
Materiaal |
Materiaalkwaliteit. |
Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu . |
|
Naam |
De naam die in tekeningen en lijsten wordt weergegeven. |
Tabblad Raveling
Gebruik het tabblad Raveling om automatisch ravelingen voor de aansluitende ligger te maken en de eigenschappen van de raveling te definiëren. Het tabblad Raveling bestaat uit twee delen: automatische eigenschappen (bovenste deel) en handmatige eigenschappen (onderste deel). Automatische en handmatige ravelingeigenschappen werken onafhankelijk van elkaar.
Automatische raveling
Automatische raveling heeft betrekking op de boven- en onderflens.
Vorm van de raveling
Automatische raveling wordt ingeschakeld zodra u een vorm van raveling hebt geselecteerd.
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Hiermee maakt u ravelingen op de aansluitende ligger. AutoDefaults kan deze optie wijzigen. |
|
|
Hiermee maakt u ravelingen op de aansluitende ligger. De uitsparingen staan haaks op het hoofdliggerlijf. |
|
|
Hiermee maakt u ravelingen op de aansluitende ligger. De uitsparingen staan haaks op het lijf van de aansluitende ligger. |
|
|
Hiermee maakt u ravelingen op de aansluitende ligger. De verticale zijde van de uitsparing staat haaks op de hoofdligger en de horizontale zijde staat haaks op de aansluitende ligger. |
|
|
Hiermee schakelt u de automatische raveling uit. |
Grootte van de raveling
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard De grootte van de raveling wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de onderkant van de bovenflens van de hoofdligger. AutoDefaults kan deze optie wijzigen. |
|
|
De grootte van de raveling wordt gemeten vanaf de rand van de flens van de hoofdligger en vanaf de onderkant van de bovenflens van de hoofdligger. |
|
|
De grootte van de raveling wordt gemeten vanaf de hartlijn van de hoofdligger en vanaf de bovenflens van de hoofdligger. |
Voer de horizontale en verticale waarden in voor de uitsparingen.
Vorm van de uitsparing in de flens
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard De flens van de aansluitende ligger wordt parallel aan de hoofdligger gesneden. AutoDefaults kan deze optie wijzigen. |
|
|
De flens van de aansluitende ligger wordt parallel aan de hoofdligger gesneden. |
|
|
De flens van aansluitende ligger wordt haaks gesneden. |
Afronding van de afmeting van de raveling
Gebruik de opties voor de afronding van de ravelingafmeting om te definiëren of de maten naar boven worden afgerond. Zelfs als afronding van de afmeting is ingeschakeld, wordt de afmeting alleen afgerond als dit nodig is.
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard De afmeting van de raveling wordt niet afgerond. AutoDefaults kan deze optie wijzigen. |
|
|
De afmeting van de raveling wordt niet afgerond. |
|
|
De afmeting van de raveling wordt afgerond. Voer de horizontale en verticale waarden in voor de afronding. |
De afmetingen worden naar boven afgerond op het eerstvolgende veelvoud van de opgegeven waarde. Als de eigenlijke maat 51 is en u een afronding van 10 invoert, wordt de afmeting naar boven afgerond op 60.
Positie van de raveling
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Hiermee maakt u de uitsparing onder de flens van de hoofdligger. AutoDefaults kan deze optie wijzigen. |
|
|
Hiermee maakt u de uitsparing onder de flens van de hoofdligger. |
|
|
Hiermee maakt u de uitsparing boven de flens van de hoofdligger. |
Afwerking van de raveling
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard De raveling wordt niet afgewerkt. AutoDefaults kan deze optie wijzigen. |
|
|
De raveling wordt niet afgewerkt. |
|
|
Hiermee maakt u een raveling met een lijnvormige afwerking. |
|
|
De raveling wordt afgeschuind aan de hand van de ingevoerde radius. |
Voer de radius voor de afwerking in.
Handmatige raveling
Gebruik handmatige raveling wanneer een onderdeel dat niet bij de verbinding hoort een conflict veroorzaakt met de aansluitende ligger. Als u handmatige raveling gebruikt, worden uitsparingen gemaakt op basis van de ingevoerde waarden in de velden van het tabblad Raveling. U kunt verschillende waarden gebruiken voor de boven- en onderflens.
Zijde van de raveling in de flens
De zijde van de raveling in de flens definieert aan welke zijde van de ligger de raveling wordt gemaakt.
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Hiermee maakt u een raveling aan beide zijden van de flens. AutoDefaults kan deze optie wijzigen. |
|
|
Automatisch Hiermee maakt u een raveling aan beide zijden van de flens. |
|
|
Hiermee maakt u een raveling aan beide zijden van de flens. |
|
|
Hiermee maakt u een raveling aan de voorzijde van de flens. |
|
|
Hiermee maakt u een raveling aan de achterzijde van de flens. |
Vormen van de raveling in de flens
De vorm van de raveling in de flens definieert de vorm van de raveling in de liggerflens.
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard De hele flens van de aansluitende ligger wordt zo ver uitgesneden als u hebt gedefinieerd. AutoDefaults kan deze optie wijzigen. |
|
|
Automatisch De hele flens van de aansluitende ligger wordt zo ver uitgesneden als u hebt gedefinieerd. De standaarddiepte voor de raveling is twee keer de dikte van de aansluitende flens. De uitsparing is altijd net zo groot als de totale breedte van de aansluitende flens. |
|
|
Hiermee maakt u een raveling in de flens. Als u geen horizontale maat opgeeft, wordt er een raveling van 45 graden gemaakt. |
|
|
Hiermee maakt u uitsparingen in de flens op basis van standaardwaarden, tenzij u waarden opgeeft in de velden 1en 2. |
|
|
De flens wordt niet uitgesneden. |
|
|
Hiermee maakt u uitsparingen in de flens op basis van de waarde in het veld 1 zodat deze gelijk loopt met het lijf. |
|
|
Hiermee maakt u uitsparingen in de flens op basis van de waarde in de velden 1 en 2. |
Diepte van de raveling in de flens
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Diepte van de raveling in de flens. AutoDefaults kan deze optie wijzigen. |
|
|
Diepte van de raveling in de flens. |
|
|
Diepte van de raveling in de flens op basis van een maat vanaf de hartlijn van het lijf van de aansluitende ligger tot de rand van de raveling. |
Voer de waarde in voor de diepte van de raveling in de flens.
Afmeting van de uitsnijding
|
Beschrijving |
Standaard |
|
|---|---|---|
|
1 |
Afmetingen voor de horizontale flensuitsnijdingen. |
10 mm |
|
2 |
Afmetingen voor de verticale flensuitsnijdingen. |
De opening tussen de rand van de raveling en de flens van de ligger is gelijk aan de afronding van het hoofdonderdeel. De hoogte van de raveling wordt naar boven afgerond op 5 mm. |
Definitie BCSA-raveling
Definieer of de raveling volgens de specificaties van de British Constructional Steelwork Association (BCSA) is gemaakt.
|
Optie |
Beschrijving |
|---|---|
|
Standaard |
Afmetingen van de raveling. |
|
Ja |
Hiermee maakt u een raveling van 50 mm voor eenvoudige ligger-tegen-ligger-verbindingen. |
|
Nee |
Gebruik de opties op dit tabblad Raveling om de afmetingen van de raveling te definiëren. |
Tabblad Bouten
Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.

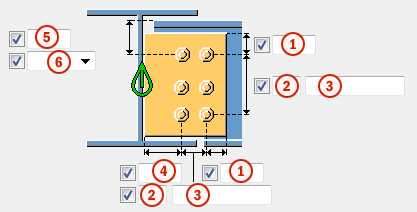

Maatlijnen van de boutgroep
|
Beschrijving |
|
|---|---|
|
1 |
Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel. |
|
2 |
Aantal bouten. |
|
3 |
Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten. |
|
4 |
Maatlijn voor de horizontale positie van de boutgroep. |
|
5 |
Maatlijn voor de verticale positie van de boutgroep. |
|
6 |
Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.
|
Zigzagsgewijze plaatsing van bouten
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Niet zigzagsgewijs AutoDefaults kan deze optie wijzigen. |
|
|
Niet zigzagsgewijs |
|
|
Zigzagtype 1 |
|
|
Zigzagtype 2 |
|
|
Zigzagtype 3 |
|
|
Zigzagtype 4 |
Basiseigenschappen van bouten
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
Boutdiameter |
Boutdiameter. |
Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd. |
|
Boutnorm |
De boutnorm die in de component moet worden gebruikt. |
Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd. |
|
Tolerantie |
De ruimte tussen de bout en het gat. |
|
|
Draad in mat |
Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt. |
Ja |
|
Montage/werkplaats |
Locatie waar de bouten moeten worden bevestigd. |
Montage |
Sleufgaten
U kunt sleufgaten, oversized gaten of tapgaten definiëren.
|
Optie |
Beschrijving |
Standaard |
|---|---|---|
|
1 |
Verticale maat van sleufgat. |
0 heeft een rond gat als resultaat. |
|
2 |
Horizontale maat van sleufgat of speling van oversized gaten. |
0 heeft een rond gat als resultaat. |
|
Gattype |
Met Sleufgat maakt u sleufgaten. Oversized maakt oversized gaten. Geen gat maakt geen gaten. Tapgat maakt tapgaten. |
|
|
Roteer sleufgaten |
Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid. |
|
|
Sleufgat in |
Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component. |
Boutsamenstelling
Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.
Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.
Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.
Extra boutlengte
Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.
Boutrichting
|
Optie |
Beschrijving |
|---|---|
|
|
Standaard Boutrichting 1 AutoDefaults kan deze optie wijzigen. |
|
|
Boutrichting 1 |
|
|
Boutrichting 2 |
Tabblad Algemeen
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Tabblad Berekening
Klik voor meer informatie op de onderstaande koppeling:
Lassen
Klik voor meer informatie op de onderstaande koppeling:
